WRM-4

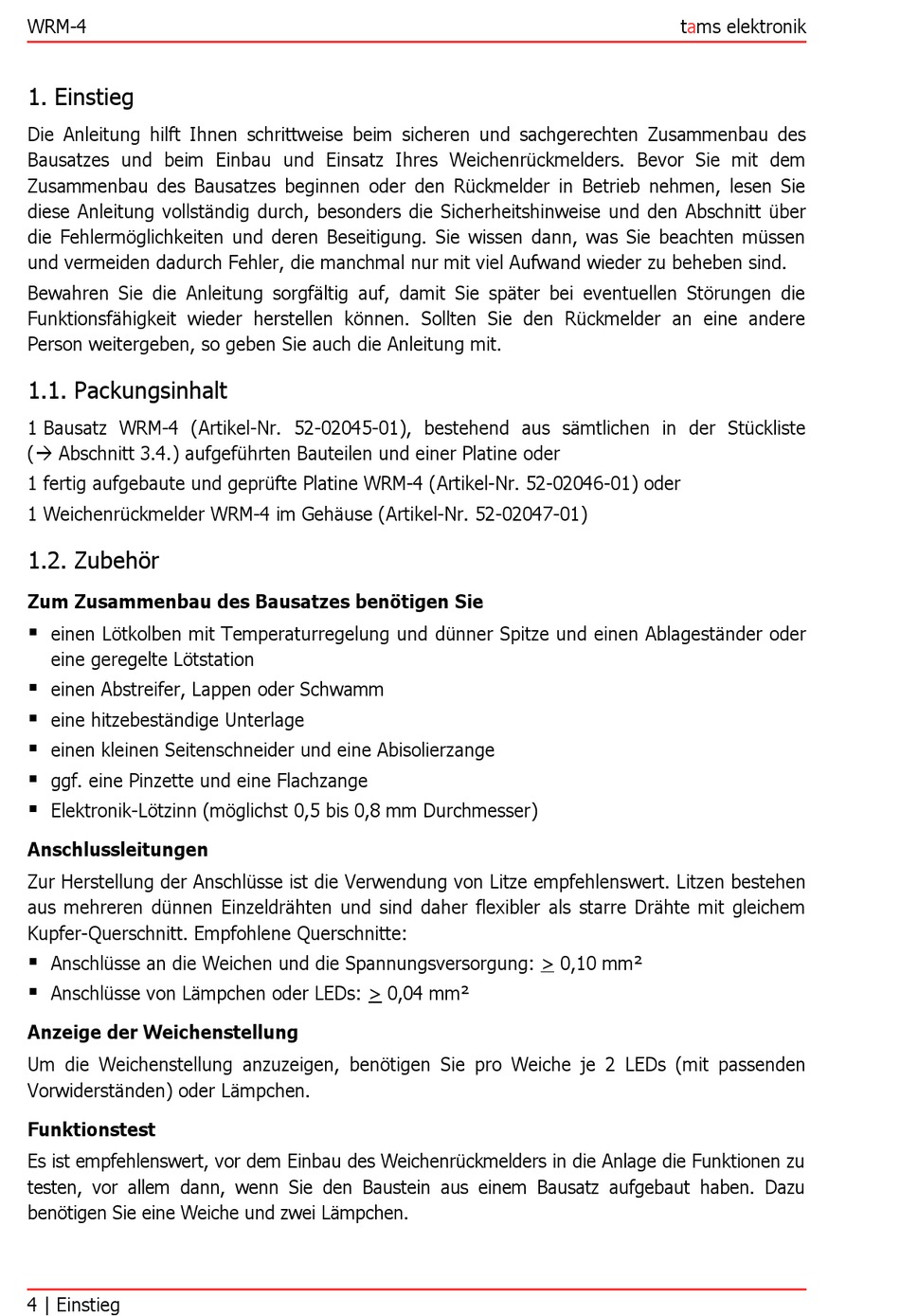

1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Zusammenbau des
Bausatzes und beim Einbau und Einsatz Ihres Weichenrückmelders. Bevor Sie mit dem
Zusammenbau des Bausatzes beginnen oder den Rückmelder in Betrieb nehmen, lesen Sie
diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den Abschnitt über
die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie beachten müssen
und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder zu beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie den Rückmelder an eine andere
Person weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
1 Bausatz WRM-4 (Artikel-Nr. 52-02045-01), bestehend aus sämtlichen in der Stückliste
( Abschnitt 3.4.) aufgeführten Bauteilen und einer Platine oder
1 fertig aufgebaute und geprüfte Platine WRM-4 (Artikel-Nr. 52-02046-01) oder
1 Weichenrückmelder WRM-4 im Gehäuse (Artikel-Nr. 52-02047-01)
1.2. Zubehör
Zum Zusammenbau des Bausatzes benötigen Sie
einen Lötkolben mit Temperaturregelung und dünner Spitze und einen Ablageständer oder
eine geregelte Lötstation
einen Abstreifer, Lappen oder Schwamm
eine hitzebeständige Unterlage
einen kleinen Seitenschneider und eine Abisolierzange
ggf. eine Pinzette und eine Flachzange
Elektronik-Lötzinn (möglichst 0,5 bis 0,8 mm Durchmesser)
Anschlussleitungen
Zur Herstellung der Anschlüsse ist die Verwendung von Litze empfehlenswert. Litzen bestehen
aus mehreren dünnen Einzeldrähten und sind daher flexibler als starre Drähte mit gleichem
Kupfer-Querschnitt. Empfohlene Querschnitte:
Anschlüsse an die Weichen und die Spannungsversorgung: > 0,10 mm²
Anschlüsse von Lämpchen oder LEDs: > 0,04 mm²
Anzeige der Weichenstellung
Um die Weichenstellung anzuzeigen, benötigen Sie pro Weiche je 2 LEDs (mit passenden
Vorwiderständen) oder Lämpchen.
Funktionstest
Es ist empfehlenswert, vor dem Einbau des Weichenrückmelders in die Anlage die Funktionen zu
testen, vor allem dann, wenn Sie den Baustein aus einem Bausatz aufgebaut haben. Dazu
benötigen Sie eine Weiche und zwei Lämpchen.
4 | Einstieg
tams elektronik
