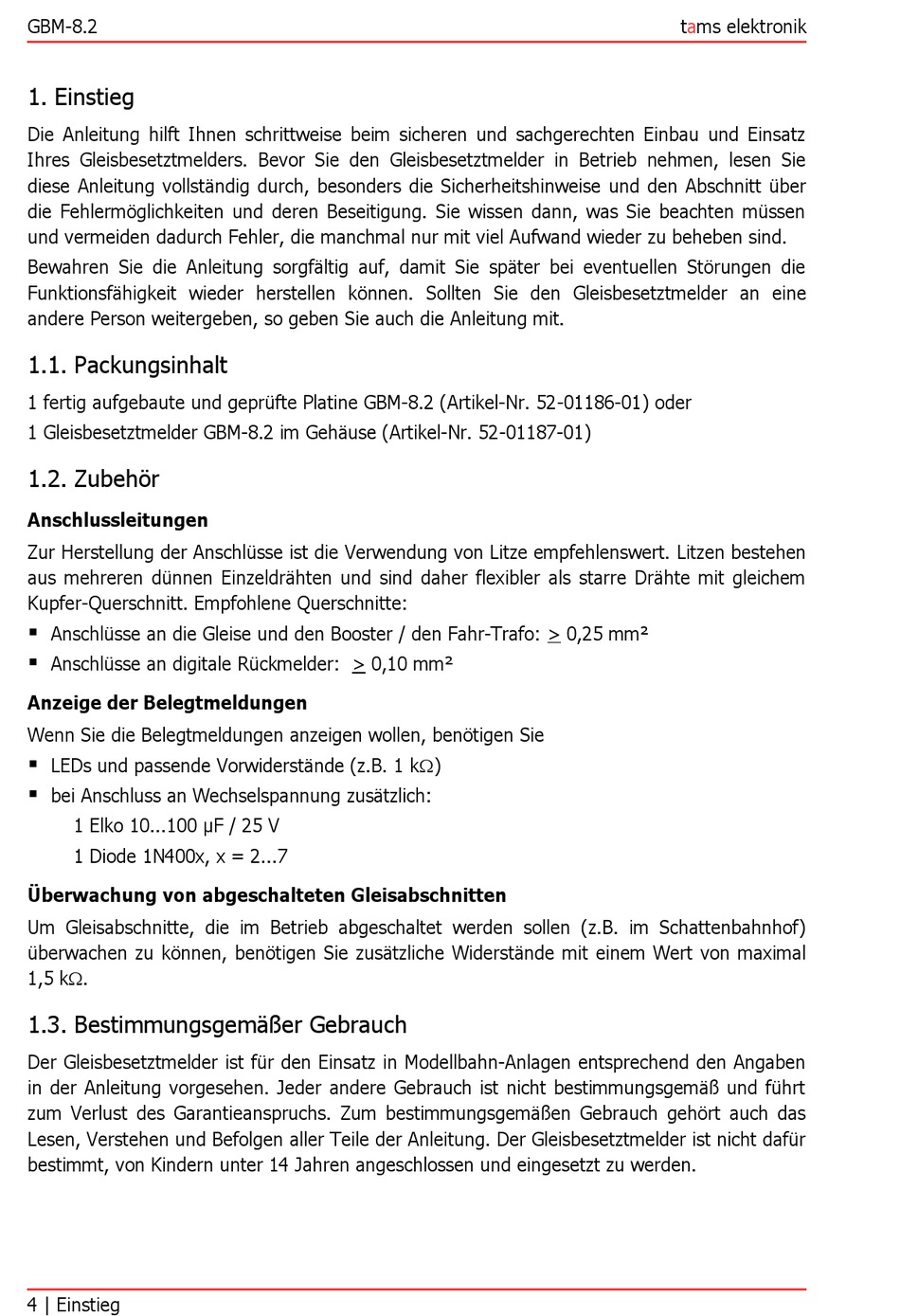

GBM-8.2
1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einbau und Einsatz
Ihres Gleisbesetztmelders. Bevor Sie den Gleisbesetztmelder in Betrieb nehmen, lesen Sie
diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den Abschnitt über
die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie beachten müssen
und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder zu beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie den Gleisbesetztmelder an eine
andere Person weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
1 fertig aufgebaute und geprüfte Platine GBM-8.2 (Artikel-Nr. 52-01186-01) oder
1 Gleisbesetztmelder GBM-8.2 im Gehäuse (Artikel-Nr. 52-01187-01)
1.2. Zubehör
Anschlussleitungen
Zur Herstellung der Anschlüsse ist die Verwendung von Litze empfehlenswert. Litzen bestehen
aus mehreren dünnen Einzeldrähten und sind daher flexibler als starre Drähte mit gleichem
Kupfer-Querschnitt. Empfohlene Querschnitte:
Anschlüsse an die Gleise und den Booster / den Fahr-Trafo: > 0,25 mm²
Anschlüsse an digitale Rückmelder: > 0,10 mm²
Anzeige der Belegtmeldungen
Wenn Sie die Belegtmeldungen anzeigen wollen, benötigen Sie
LEDs und passende Vorwiderstände (z.B. 1 k)
bei Anschluss an Wechselspannung zusätzlich:
1 Elko 10...100 µF / 25 V
1 Diode 1N400x, x = 2...7
Überwachung von abgeschalteten Gleisabschnitten
Um Gleisabschnitte, die im Betrieb abgeschaltet werden sollen (z.B. im Schattenbahnhof)
überwachen zu können, benötigen Sie zusätzliche Widerstände mit einem Wert von maximal
1,5 k.
1.3. Bestimmungsgemäßer Gebrauch
Der Gleisbesetztmelder ist für den Einsatz in Modellbahn-Anlagen entsprechend den Angaben
in der Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt
zum Verlust des Garantieanspruchs. Zum bestimmungsgemäßen Gebrauch gehört auch das
Lesen, Verstehen und Befolgen aller Teile der Anleitung. Der Gleisbesetztmelder ist nicht dafür
bestimmt, von Kindern unter 14 Jahren angeschlossen und eingesetzt zu werden.
4 | Einstieg
tams elektronik
