Anschlussklemmen, Bedien- und Anzeigeelemente Dämmerungssensor / Temperatursensor
Terminals, Operating and Display Twilight Sensor / Temperature Sensor
1. Montieren Sie den Dämmerungssensor / Temperatursensor an einer geeigneten Stelle auf der Gebäudefassade.
Mount the Twilight Sensor / Temperature Sensor at a suitable position on the building facade.
2. Schließen Sie den Dämmerungssensor / Temperatursensor am KNX Bus an.
Connect the Twilight Sensor / Temperature Sensor to the KNX bus.
3. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

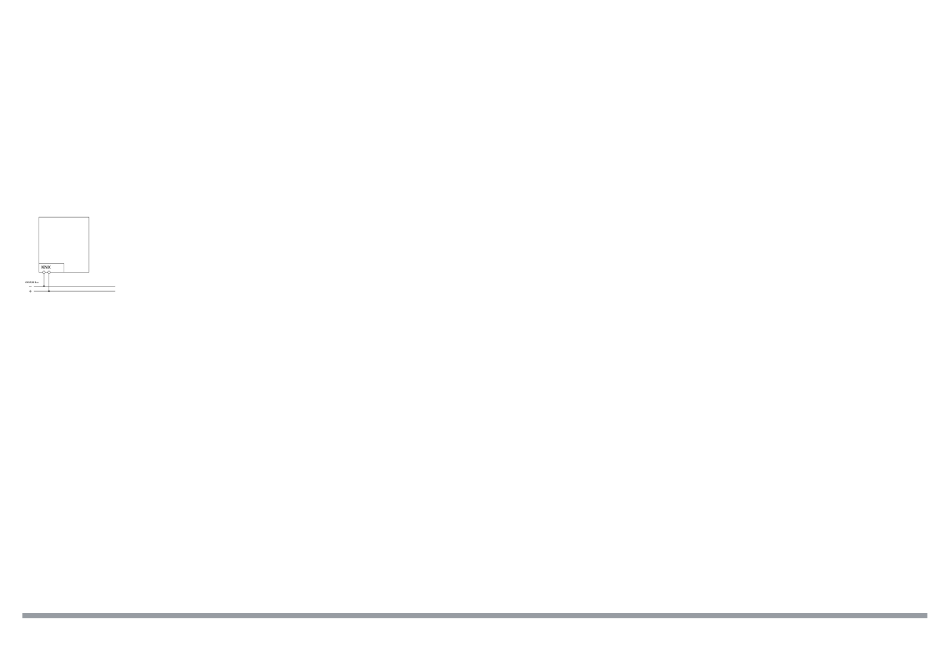

Anschlussbeispiel SCN-DTSEN1.01 -
Exemplary circuit diagram SCN-DTSEN1.01
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0123
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung Dämmerungssensor / Temperatursensor
Description Twilight Sensor / Temperature Sensor
Der MDT Dämmerungssensor / Temperatursensor erfasst die Außenhelligkeit sowie Außentemperatur und stellt die Messwerte auf dem
KNX Bus zur Verfügung. Der Lichtsensor erfasst einen Bereich von 10 - 100.000 Lux und stellt die Schwellwerte für die Helligkeit
(1000 - 100.000 Lux) und für die Dämmerung (10 - 1000 Lux) zur Verfügung. Für den Temperatursensor können bis zu zwei Schwellwerte
definiert werden, beispielsweise eine 1-Bit Meldung bei Frost. Der Dämmerungssensor / Temperatursensor entspricht der Schutzart IP44 und
ist zur Aufputzmontage auf Gebäudefassaden vorgesehen.
The MDT Twilight Sensor / Temperature Sensor KNX measures the outdoor brightness and outdoor temperature. The measured values are
provided to the KNX system. The Light sensor measures within the range of 10 – 100.000 Lux and provides the threshold value for brightness
(1000 – 100.000 Lux) and Twilight (10 – 1000 Lux). For the Temperature sensor up to two threshold values can be defined e.g. a 1-Bit
notification by frost. The Twilight / Temperature Sensor KNX corresponds to the IP 44 rating and is intended for surface mounted installation
on building facades.
Inbetriebnahme Dämmerungssensor / Temperatursensor
Commissioning Twilight Sensor / Temperature Sensor
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Dämmerungssensor / Temperatursensor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Twilight Sensor / Temperature Sensor.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
