3.12. Transistoren messen
!
Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Messungen
zwischen dem hFE und COM Terminal durchzuführen, wenn die Spannung über 250 V~ liegt.
• Stellen Sie den Drehwahlschalter

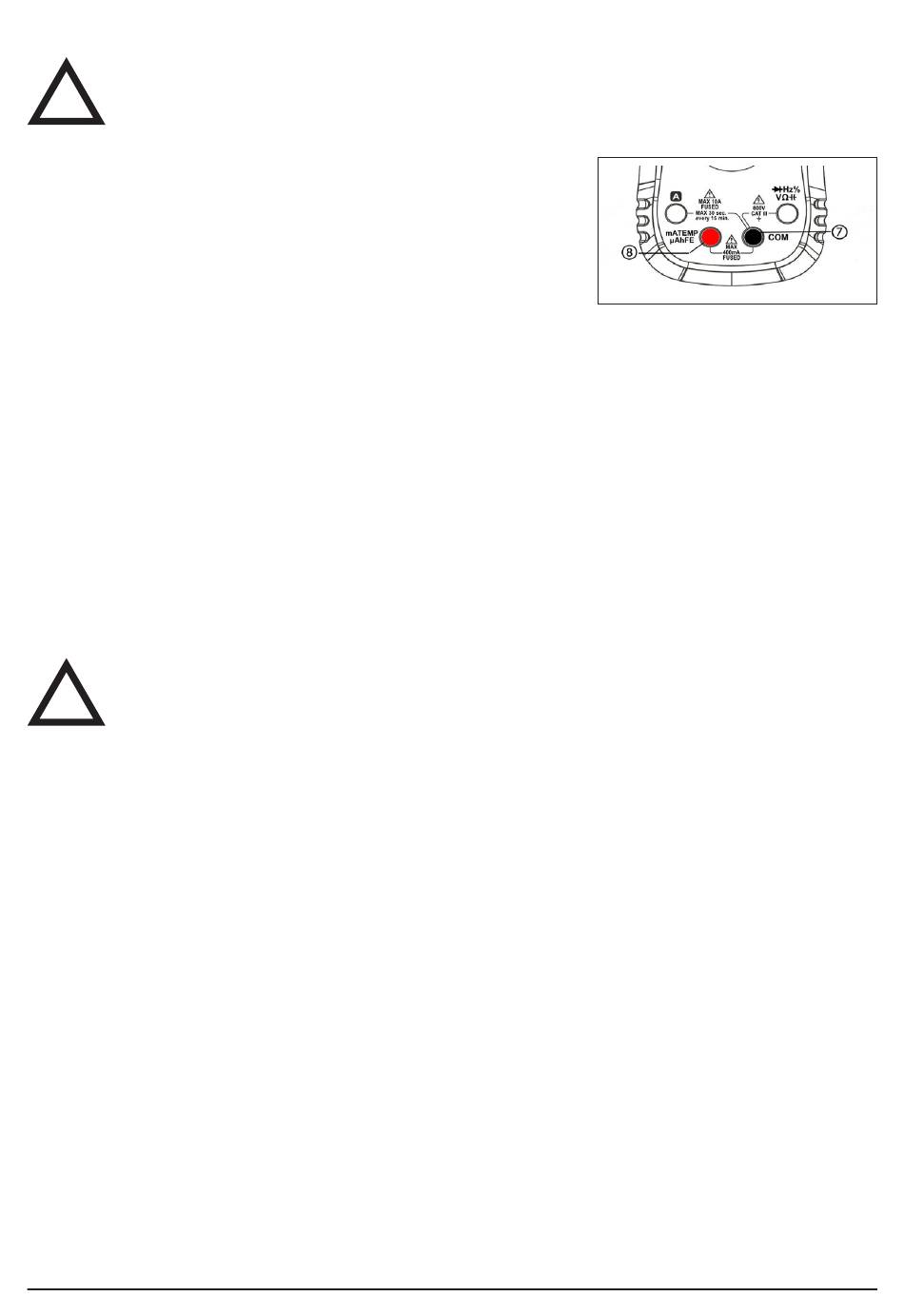

• Stecken Sie den mitgelieferten Adapter in die µA/mA-Buchse TEMP hFE
und die COM-Buchse
• Achten Sie dabei auf die Polarität. Der Adapter ist beschriftet mit COM und IN.
• Verwenden Sie zum Prüfen die Löcher auf der Oberseite des Adapters.
Beachten Sie bei der Messung, ob der Transistor NPN oder PNP ist.
• Es wir Ihnen der ungefähre hFE Wert angezeigt, basierend auf 10 μA bei 2,8 V
3.13. Maximal-/Minimalwert-Messung
• Stellen Sie den Drehwahlschalter
• Führen Sie eine Messung durch und drücken Sie währenddessen auf die Funktionstaste MAX/MIN
• Die Messung wird weitergeführt während der Maximal- und Minimalwert gespeichert werden.
• Durch wiederholtes Drücken der Funktionstaste MAX/MIN
• Die Messung wird dadurch beendet, in dem die MAX/MIN Taste ➋ für 2 Sekunden gedrückt oder das Gerät ausge-
schaltet wird.
:
Hinweis
Im Hz%-Bereich können Sie keine Maximal-/Minimalwert-Messung durchführen. Während einer Maximal-/
Minimalwert-Messung ist die Funktionstaste REL
3.14. NCV-Messung (Berührungslose Spannungserkennung)
Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Span-
!
nung vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem ge-
eigneten Messgerät durch, bevor Sie Arbeiten an einer Stromleitung durchführen!
• Ziehen Sie vor der Messung die Messleitungen ab.
• Drehen Sie den Drehwahlschalter
• Halten Sie den NCV-Sensor
• Sobald der Sensor eine Wechselspannung erkennt (min. 110 V~) ertönt ein Signal und die NCV-LED
blinken. Ziehen Sie vor der Messung die Messleitungen ab.
Displaybeleuchtung
• Drücken Sie die Beleuchtungstaste
• Durch erneutes Drücken für 2 Sekunden wird die Beleuchtung wieder ausgeschaltet.
• Nach ca. 60 Sekunden wird die Beleuchtung automatisch ausgeschaltet.
Automatische Abschaltung
• Das Multimeter schaltet sich nach ca. 15 Min ohne Eingabe automatisch ab, um die Batterie zu schonen.
• Es ertönt ein Warnton 5 Minuten vor der Abschaltung.
❺
auf hFE
➐
.
❺
auf den gewünschten Messbereich (A, V usw.).
in den NCV V~ Bereich.
❺
⓭
an der Stirnseite des Messgerätes an die zu untersuchende Stromleitung.
❹
für 2 Sekunden. Die Displaybeleuchtung schaltet sich ein.
❽
➋
wechseln Sie zwischen den MAX- und MIN-werten.
⓬
inaktiv.
➋
.
⓮
beginnt zu
11
