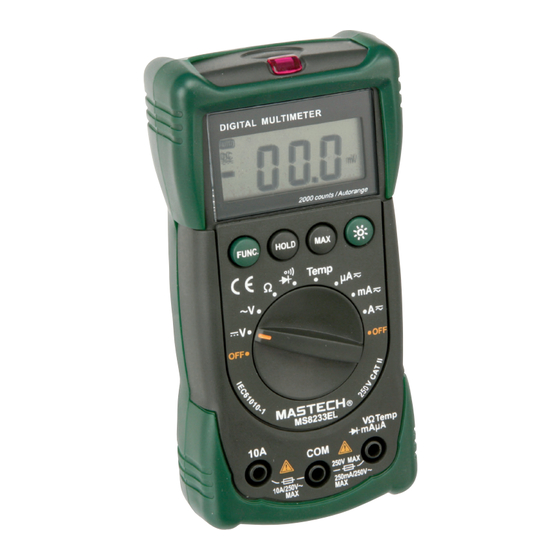

Digital-Multimeter MS8233EL
Best.Nr. 830 432
Sicherheitshinweise
• Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Messungen durch,
wenn die schützende Isolierung beschädigt ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte wäh-
rend der Messung nicht, auch nicht indirekt, berühren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallengelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de
Stand 28.04.2014, rut
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pollin electronic MS8233EL
Inhaltszusammenfassung für pollin electronic MS8233EL
- Seite 1 Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern. Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de Stand 28.04.2014, rut...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Messen von Gleichspannung bis max. 250 V- • Messen von Wechselspannung bis max. 250 V~ • Messen von Gleich- und Wechselstrom bis max. 10 A • Messen des Widerstands bis 20 MΩ • Temperaturmessung -20...1000 °C (abhängig vom verwendeten Temperaturfühler) •... -
Seite 3: Symbol Bedeutung
Bedienelemente Displayanzeige: Symbol Bedeutung Wechseln Sie bitte umgehend die Batterie, wenn dieses Zei- chen erscheint. Eine zu schwa- che Batterie kann die Ursache für falsche Messwerte sein und somit schwere Verletzungen zur Folge haben! Negative Polarität am Eingang AUTO Automatische Messbereichwahl Aktueller Messwert wird ge- halten. - Seite 4 1. LCD-Anzeige Die LCD-Anzeige zeigt den gemessenen Wert eines Signals und den Messbereich an. 2. "MAX"-Taste Drücken Sie beim Messen diese Taste und der Maximalwert der Messung wird im Display festgehalten. 3. " " -Taste Diese Taste ist zur Aktivierung der Hintergrundbeleuchtung.
-
Seite 5: Gleichspannung Messen
Inbetriebnahme/ Bedienung Öffnen Sie, mithilfe eines Kreuzschlitz-Schraubendrehers, das Batteriefach auf der Rückseite. Anschließend setzen Sie eine 9V-Blockbatterie richtig gepolt ein. Schrauben Sie das Batteriefach zu. Drehen Sie den Wahldrehschalter auf die gewünschte Messart, um das Messgerät einzuschalten. Um das Gerät auszuschalten, drehen Sie den Wahldrehschalter auf "OFF". Das Gerät besitzt eine sog. -
Seite 6: Gleichstromampere/Wechselstromampere Messen
Gleichstromampere/Wechselstromampere messen Ampere Versuchen Sie nicht hohe Ströme zu messen. Die 10 A-Eingangsbuchse ist mit einer 250V F10A Feinsicherung geschützt. Die Messungen sollen max. 30 Sekunden lang durchgeführt werden und die Zeit zwischen den Messungen soll mindestens 15 Minuten dauern! ①... -
Seite 7: Temperatur Messen
Dioden prüfen Bei Messungen muss der Messkreis immer stromlos sein. ① Drehen Sie den Wahlschalter auf (Diodenmessung). Drücken Sie ggf. auf die "FUNC."-Taste, um von der Durch- gangsmessung " "zur Diodenmessung " "zu wechseln. ② Stecken Sie die schwarze Messleitung in die COM- und die rote Messleitung in die VΩ Temp mAµA –Eingangsbuchse. -
Seite 8: Problembehebung
Problembehebung Problem Mögliche Ursachen Lösung Betätigen Sie die "HOLD"-Taste. HOLD-Funktion aktiv Kontrollieren Sie die Anzeige und drehen Keine Messwertänderung Falsche Messfunktion aktiv (AC/DC) Sie den Drehschalter ggf. um. Falsche Messbuchsen verwendet Kontrollieren Sie Ihre Anschlüsse! Keine Strommessung Sicherung für den mA- oder 10A Strommess- Kontrollieren Sie die Sicherung (ggf. -
Seite 9: Technische Daten
7.Vergewissern Sie sich, dass die neue Sicherung sich zentral im Sicherungshalter befindet. 8. Benutzen Sie das Digital-Multimeter nie, wenn der Sicherungsdeckel noch nicht befestigt wurde oder lose sitzt. 9. Setzen Sie das Multimeter vorsichtig zusammen, verschrauben Sie die Schrauben und schließen Sie die Schutzummante- lung auf das Multimeter Reinigung Stecken Sie die Messleitung vom Multimeter ab, um einen elektrischen Schlag zu vermeiden. - Seite 10 Wechselstrom Bereich Auflösung Genauigkeit (%Wiedergabe + Digits) 200 µA 0.1 µA 2 mA 1 µA 20 mA 10 µA ± (1.5%+4) 200 mA 0.1 mA 10 A 10 mA Überlastschutz: Sicherung (250V F250mA) im mA/µA-Messbereich: Überlastschutz: Sicherung (250V F10A) im 10 A Messbereich Maximaler Eingangsstrom für mA: 200mA Gleich- oder Wechselstrom RMS.
- Seite 11 Spannungsversorgung: 9 V-Blockbatterie (6F22 oder 1604A Typ) / 1 Stück Maximale Spannung zwischen Messbuchsen und Erdung: CAT III 250 V Display: 2000 Zählereinheiten 3 1/2-stellig Automatische Messbereichswahl Überlaufanzeige: ".OL" Anzeige “Batterie leer“: „ “ Temperatur (im Betrieb): 0...40 °C (32~104 F) (rel. Luftfeuchtigkeit <80% RH) Temperatur (Lagerung) -10...50 °C (14 ~ 122 F) (rel.
- Seite 12 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH,Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
