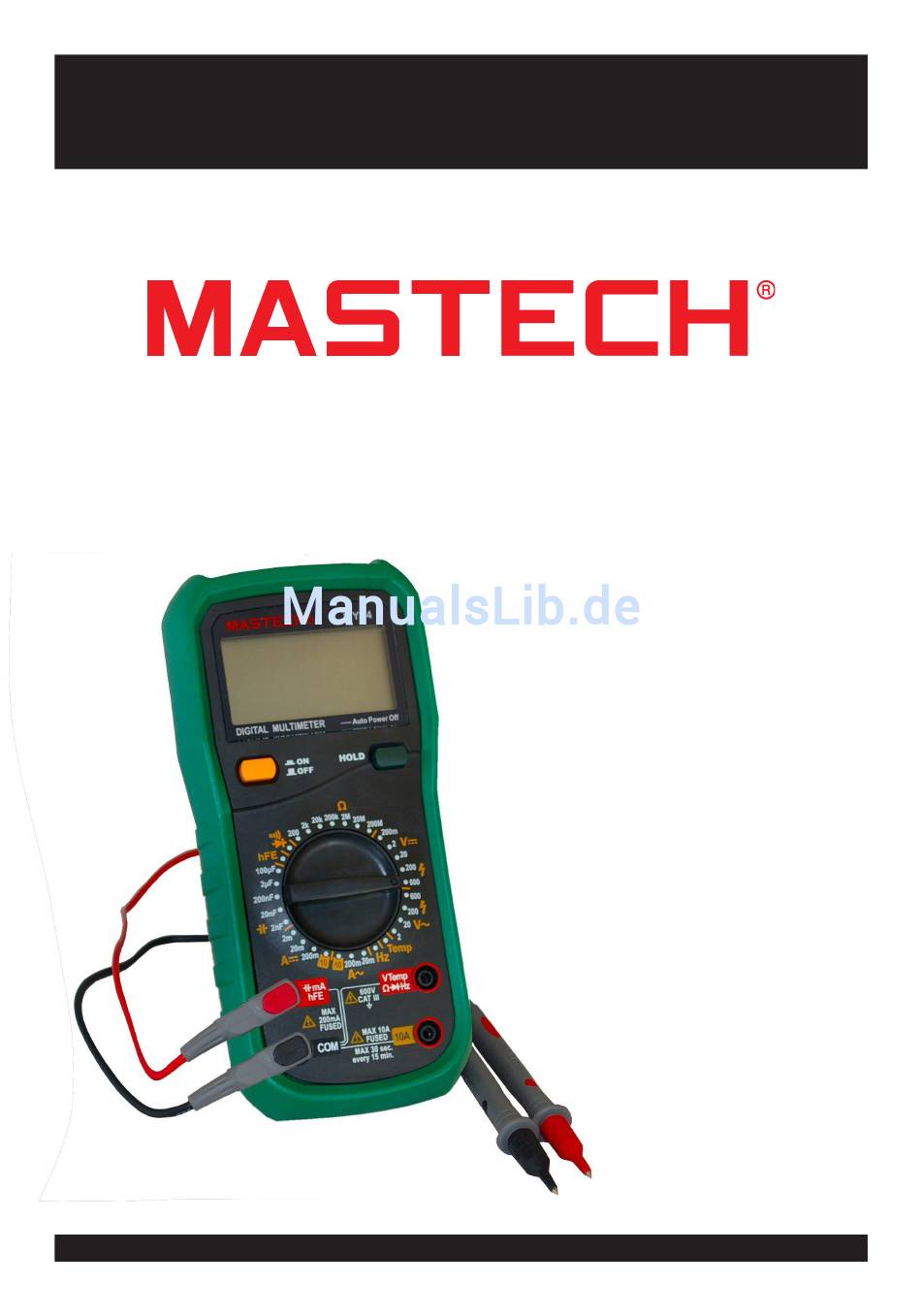

Digital-Multimeter MY74
Best.Nr. 830 684
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
MY74
Bedienungsanleitung
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 22.06.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pollin electronic MASTECH MY74
Inhaltszusammenfassung für pollin electronic MASTECH MY74
- Seite 1 Best.Nr. 830 684 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MY74 Bedienungsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de Stand 22.06.17 mre/tth...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Entfernen Sie immer die Messspitzen von der Messstelle bevor Sie einen neuen Messbereich einstellen. • Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6,7 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und ❶ das Messergebnis angezeigt. ❷ HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❸ Drehwahlschalter Zum Wechseln zwischen der einzelnen Messfunk- tionen. Multifunktionsbuchse ❹ Verwenden Sie diese Buchse für Dioden-, Spannungs-, Temperatur-, Widerstands- und Frequenzmessungen. -
Seite 6: Display Einblendungen
Display Einblendungen Hold Haltefunktion EIN Erscheint bei schwacher Batterie 2 / 20 / 200 /2000 Einstellung der jeweiligen Messbereiche Messung im 600 V -/~ Bereich 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V- Blockbatterie (6LR61) •... -
Seite 7: Gleich-/ Wechselstrommessung
• Verbinden Sie die Messkabel parallel mit dem Messkreis. • Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite. Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden ver- tauscht. -
Seite 8: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau- elemente in der Schaltung entladen sind. • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❸ in den Ω -Bereich E. • Wählen Sie den korrekten Messbereich. Wenn Ihnen der Widerstand unbekannt ist, fangen Sie erst mit dem größten Messbereich an und schalten Sie ihn dann bei Bedarf herunter. -
Seite 9: Temperatur Messen
3.8. Temperaturen messen Achtung: Der mitgelieferte Temperaturfühler darf nur für Messungen bis 250 °C verwendet werden! Der Temperaturfühler muss von allen Spannungsquellen ferngehalten werden! Zum Messen von Temperaturen benötigen Sie den mitgelieferten Fühler. • Um eine Temperaturmessung durchzuführen, stellen Sie den Drehwahl- schalter ❸... -
Seite 10: Frequenz
3.11. Frequenz messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um eine Kapazitätsmessung durchzuführen, stellen Sie den Drehwahl- schalter auf den Hz-Bereich C. ❸ • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❹... -
Seite 11: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❷ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. -
Seite 12: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 1 mV 20 V 10 mV ± (0,8 % + 3 Digits) 200 V 100 mV 600 V ± (1,2 % + 3 Digits) • Eingangswiderstand: 10 MΩ • Frequenz 2V - 200 V Bereich: 40...400 Hz •... -
Seite 13: Kapazität
Widerstand Messbereich Auflösung Genauigkeit 200 Ω 0,1 Ω ± (0,8 % + 3 Digits) 2 kΩ 1 Ω 20 kΩ 10 Ω ± (0,8 % + 2 Digits) 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ ±... -
Seite 14: Allgemein
Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. +49 (0) 8403 920 - 930 Montag bis Freitag von 8:00 bis 17:00 Uhr 7. Lieferumfang • Digitalmultimeter MASTECH MY74 • Messleitungen • Temperaturfühler • Multifunktionsadapter • Anleitung 8. -
Seite 15: Entsorgung
9. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 16 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH...
