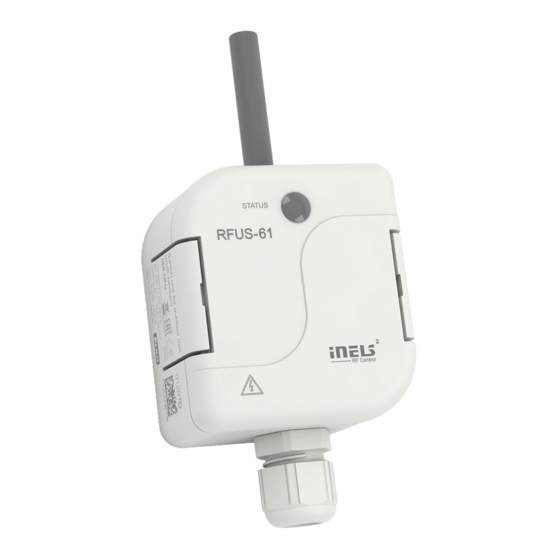

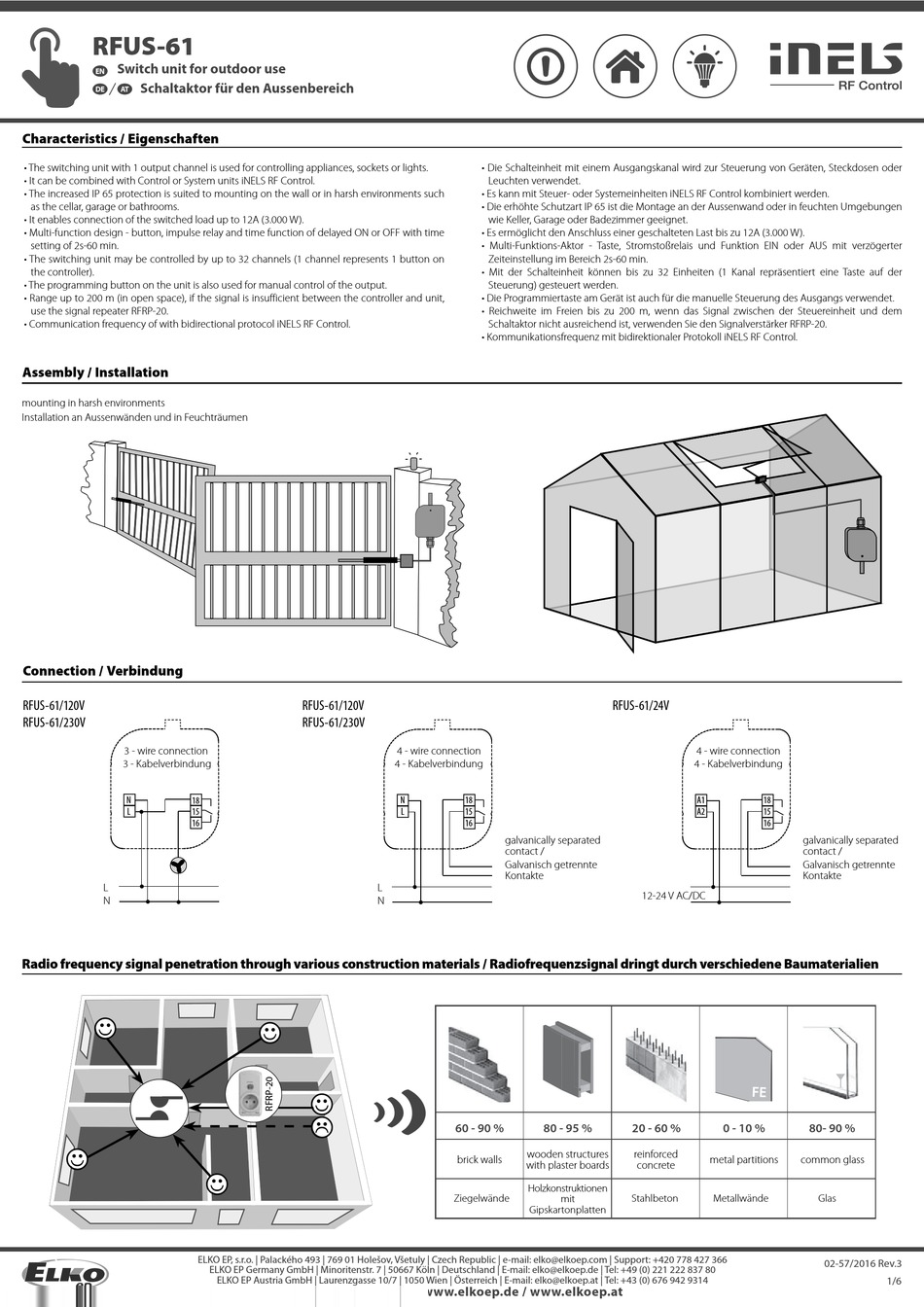

RFUS-61
Switch unit for outdoor use
EN
Schaltaktor für den Aussenbereich
DE AT
Characteristics / Eigenschaften
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• It can be combined with Control or System units iNELS RF Control.
• The increased IP 65 protection is suited to mounting on the wall or in harsh environments such
as the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency of with bidirectional protocol iNELS RF Control.
Assembly / Installation
mounting in harsh environments
Installation an Aussenwänden und in Feuchträumen
Connection / Verbindung
RFUS-61/120V
RFUS-61/230V
3 - wire connection
3 - Kabelverbindung
N 18
L 15
16
L
N
Radio frequency signal penetration through various construction materials /
☺
☺
RFUS-61/120V
RFUS-61/230V
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
• Die Schalteinheit mit einem Ausgangskanal wird zur Steuerung von Geräten, Steckdosen oder
Leuchten verwendet.
• Es kann mit Steuer- oder Systemeinheiten iNELS RF Control kombiniert werden.
• Die erhöhte Schutzart IP 65 ist die Montage an der Aussenwand oder in feuchten Umgebungen
wie Keller, Garage oder Badezimmer geeignet.
• Es ermöglicht den Anschluss einer geschalteten Last bis zu 12A (3.000 W).
• Multi-Funktions-Aktor - Taste, Stromstoßrelais und Funktion EIN oder AUS mit verzögerter
Zeiteinstellung im Bereich 2s-60 min.
• Mit der Schalteinheit können bis zu 32 Einheiten (1 Kanal repräsentiert eine Taste auf der
Steuerung) gesteuert werden.
• Die Programmiertaste am Gerät ist auch für die manuelle Steuerung des Ausgangs verwendet.
• Reichweite im Freien bis zu 200 m, wenn das Signal zwischen der Steuereinheit und dem
Schaltaktor nicht ausreichend ist, verwenden Sie den Signalverstärker RFRP-20.
• Kommunikationsfrequenz mit bidirektionaler Protokoll iNELS RF Control.
4 - wire connection
4 - Kabelverbindung
N 18
L 15
16
galvanically separated
contact /
Galvanisch getrennte
Kontakte
L
N
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
Gipskartonplatten
RFUS-61/24V
4 - wire connection
4 - Kabelverbindung
A1
A2
12-24 V AC/DC
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
Stahlbeton Metallwände
mit
18
15
16
galvanically separated
contact /
Galvanisch getrennte
Kontakte
80- 90 %
common glass
Glas
02-57/2016 Rev.3
1/6
