inels RFSA-11B Bedienungsanleitung

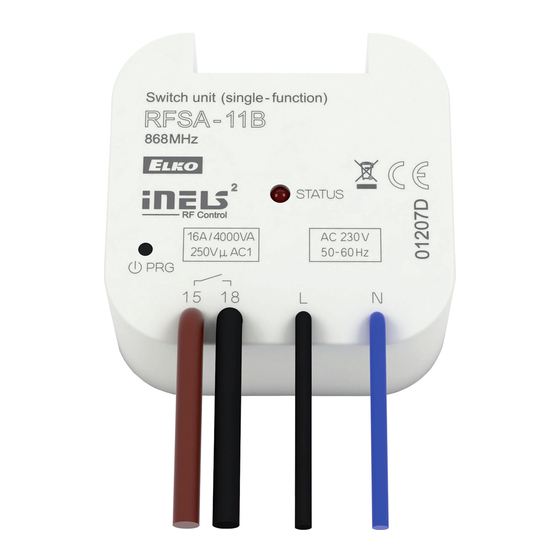

RFSA-11B, RFSA-61B
Wireless switch unit
EN
Funkgesteuerte Schalteinheit
DE AT
Characteristics / Eigenschaften
• The switching unit with 1 output channel is used to control appliances, lights (easy to integrate it
to control garage doors or gates).
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of the switched load up to 16A (4.000 W).
• RFSA-11B: single-function design - switch on / off.
• RFSA-61B: multi-function design - button, impulse relay and time function of delayed ON or OFF
with time setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• For components labelled as iNELS RF Control
via the RFAF / USB service device.
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Installation
mounting in an installation box
Installation in einer Einbaudose
Connection / Verbindung
RFSA-11B/230V L
N
RFSA-11B/120V
RFSA-61B/230V
RFSA-61B/120V
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
2 2
(RFIO ), it is possible to set the repeater function
2 (RFIO 2 ).
mounting into the light cover
Installation unter einer Lichtabdeckung
RFSA-11B/230V
RFSA-11B/120V
RFSA-61B/230V
RFSA-61B/120V
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
• Der Schalteinheit mit einem Ausgangskanal wird zur Steuerung von elektrischen Geräten und Licht-
keisen verwendet (einfach zu integrieren um auch Garagentore oder Tore allgemein zu steuern).
• Es kann mit Steuer- oder Systemeinheiten iNELS RF Control kombiniert werden.
• Das BOX-Modul-Design des Gerätes ermöglicht den Einbau in einer Schalterdose, einer Geräte-
abdeckung oder in der Decke.
• Die Schalteinheit ermöglicht den Anschluss einer geschalteten Last bis zu 16A (4000 W).
• RFSA-11B: Einzelfunktion Ausführung - schalten EIN / AUS.
• RFSA-61B: Multifunktion Ausführung - Taster, Stromstoßrelais und verzögerter Zeitfunktion EIN /
AUS in einem Zeitraum von 2s-60 min.
• Die Schalteinheit kann bis zu 25 Kanäle (1 Kanal repräsentiert 1 Taste auf der Steuerung) steuern.
• Die Programmiertaste am Gerät wird auch für die manuelle Steuerung des Ausgangs verwendet.
• Reichweite im Freien bis zu 200 m, wenn die Signalstärke nicht ausreicht, verwenden Sie den
Signalverstärker RFRP-20.
• Für Aktoren, die als iNELS RF Control
funktion über das RFAF / USB Servicegerät einzustellen.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control
L
N
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 % 20 - 60 %
wooden structures reinforced
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände Stahlbeton
mit
Gipskartonplatten
Weitere Angaben fi nden Sie hier: "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
2 (RFIO 2 ) gekennzeichnet sind, ist es möglich, die Repeater-
2 (RFIO
ceiling mounted
Installation in der Decke
RFSA-11B/24V L
N
RFSA-61B/24V
12-24V AC/DC
0 - 10 % 80- 90 %
metal partitions common glass
concrete
Metallwände Glas
2 ).
02-55/2016 Rev.4
1/6
