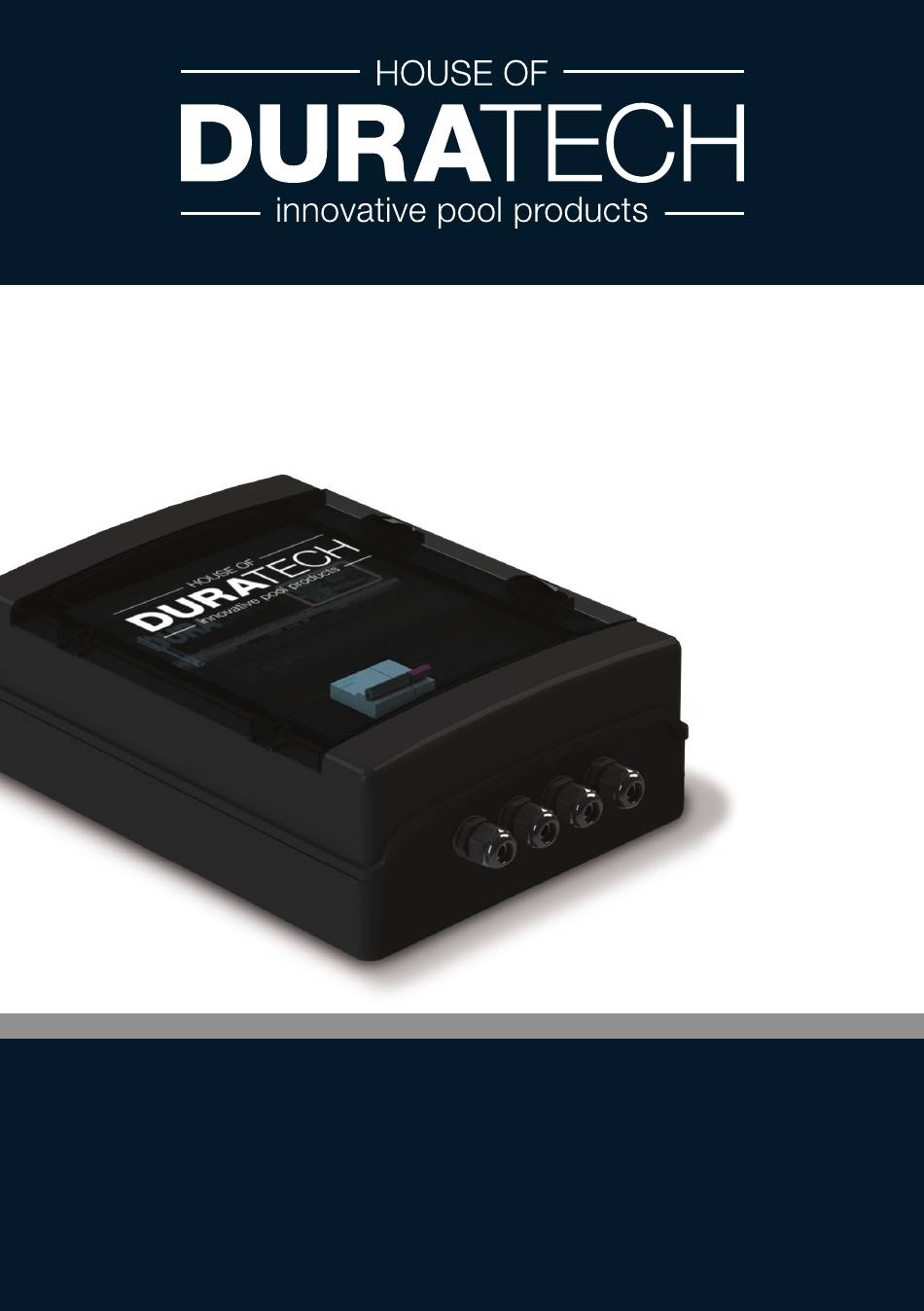

- Seite 1 Handbuch DLC-010 18-10-22 Cover LINK...
-
Seite 3: Inhaltsverzeichnis
Seite 8 Installationsanweisungen ............Seite 10 Kalibrierung ................Seite 11 Korrektur ................. Einstellungen Totmannschalter ........... Seite 11 DLC-010 in Kombination mit LinkTouch & PLP-REM(-350) Installationsanweisungen ............Seite 12 Seite 13 Kalibrierung ................Seite 13 Einstellungen Totmannschalter ........... Betriebsmodi Normal .................. -
Seite 4: Verpackungsinhalt
Verpackungsinhalt... -
Seite 5: Technische Daten
10–90 % relative Luftfeuchtigkeit, nicht kondensierend Eindringschutz: IP54 IEC-Schutzklasse: Klasse I Einleitung Der DLC-010 ist eine Steuerung für das DuraCover-System Das Gerät verfügt über folgende Funktionalitäten: • Programmierbare Öff nungs- und Schließpositionen • Lokale Steuerung (über Schlüsselschalter) und/oder Fernbedienung (über LinkTouch + PLP-REM(-350)) •... -
Seite 6: Dlc-010 Übersicht
DLC-010 Übersicht 24VDC Stromversorgung Logikplatine Stromanschluss DIN-Schiene und Trennschalter Reihenklemmen DLC-010 Logikplatine LEDs für den Plati- Status-LED nenstatus Micro-SD-Kartenslot Firmware-Updates Schiebeschalter „KA- LIBRIERUNG“ Schiebeschalter „ERZWIN- GEN“ DIP-Schalter CAN-LED Blinkt bei CAN-KOMMUNIKATION CAN-Schalter... - Seite 7 DMS zum Schließen der KEIN DMS zum Schließen DIP-Schalter 3 Abdeckung aktiviert der Abdeckung CAN-Schalter Falls sich der DLC-010 in der Start- oder Endposi- tion des CAN-BUSSES befindet, stellen Sie sicher, dass der CAN-Lastschalter in die richtige Position geschaltet ist. (Abschlusswiderstand)
-
Seite 8: Dlc-010 Als Stand-Alone-Einheit
Schließen Sie die Motorspannungskabel an die Anschlussklemme „Cover Motor (24VDC)“ und die Kabel des Motorsensors an die Anschlussklem- menblöcke „Cover Motor Sensor“ im DLC-010 an. (Klemmen Nr. 1, 2, 3, 4, 5) Schließen Sie die Klemmen „Open“ und „Close“ des Schlüsselschalters an die Klemmenblöcke des Schlüsselschalters an (Klemmen Nr. - Seite 9 230VAC TERMINAL BLOCK DESIGNATION Nr. Description Nr. Description Cover motor (24VDC) Turnkey Cover OPEN Cover motor (24VDC) Turnkey Cover motor sensor: Power Turnkey Cover CLOSE Cover motor sensor: Ground Turnkey Cover motor sensor: Data Relay NC (for filtration pump) Cover motor sensor: Optional Relay NC (for filtration pump) CAN_L CAN_H...
-
Seite 10: Kalibrierung
Kalibrierung Während der Kalibrierung werden die Positionen „open“ und „close“ des DuraCover-Systems im Speicher des DLC-010 gespeichert. Nach dieser Ka- librierung kann der Benutzer die Abdeckung sicher öffnen und schließen, ohne die Endpositionen zu überschreiten. Schritt 1: Bringen Sie die Abdeckung in die GEÖFFNETE Position 1. -
Seite 11: Korrektur
Korrektur Während der Korrektur kann die Position „open“ und „close“ aktualisiert werden, ohne den vollständigen Kalibrierungsvorgang neu zu starten. Diese Funktion ist nur möglich, wenn zuvor bereits eine Kalibrierung durchgeführt wurde Wenn die Position „open“ korrigiert wird, wird die Position „close“ entsprech- end geändert (und umgekehrt). -
Seite 12: Dlc-010 In Kombination Mit Linktouch & Plp-Rem
PLP-REM-350 CAN-BUS 230 V * Die DLC-010 kann immer mit einem Schlüsselschalter gesteuert werden, auch wenn ein LinkTouch konfi guri- ert ist ** Wir empfehlen die Verwendung eines geschirmten Twisted-Pair-Kabels (min. 0,5 mm ² – bis zu 200 m) -
Seite 13: Kalibrierung
Kalibrierung Während der Kalibrierung werden die Positionen „open“ und „close“ des DuraCover-Systems im Speicher des DLC-010 gespeichert. Nach dieser Ka- librierung kann der Benutzer die Abdeckung sicher öff nen und schließen, ohne die Endpositionen zu überschreiten. Um die Kalibrierung über den LinkTouch zu starten, muss der DIP-Schalter 1 auf EIN gestellt werden. -
Seite 14: Betriebsmodi
Betriebsmodi BEWEGUNG DER AB- MODUS STATUS-LED FILTERPUMPE DECKUNG Deaktiviert, wenn sich NORMAL Grün Automatisch oder DMS* die Abdeckung nicht in (kalibriert) der Endposition befindet KALIBRIERUNG Grün blinkt langsam Deaktiviert DMS, Öffnungs- und ERZWINGEN Gelb Schließposition tem- Deaktiviert porär entfernt Deaktiviert, wenn NICHT KALIBRIERT Blau sich die Abdeckung... -
Seite 15: Kalibrierung
KALIBRIERUNG Die Status-LED blinkt grün. Die Abdeckung kann lokal (über den Schlüsselschalter) und ferngesteuert (über LinkTouch) gesteuert werden, aber nur im DMS-Modus: Die Abdeckung stoppt sofort, wenn die Steuerung losgelassen wird. Das Kalibrierverfahren wird im Abschnitt „Kalibrierung“ (Seite 8) und „Korrek- tur“... -
Seite 16: Fehlerbehebung
Prüfen Sie, ob sich die beweglichen Motor startet, bleibt dann Status-LED blinkt 5x ROT Teile des Abdecksystems frei bewe- aber unerwartet stehen gen können Konformitätserklärung Konformitätserklärungen zu diesem Produkt stehen zum Download auf der Webseite von House of Duratech bereit: www.duratech.be... - Seite 17 VISION HEAT FLOW COVER Tube LINK Driver Moonlight Hot Splash Inverter VISION Spectra HEAT Sun Spring COVER Motor LINK Touch VISION Adagio Pro HEAT Dura V COVER Wall Duct LINK Controller VISION HEAT LINK Dura Vi COVER Cable Duct Cover VISION Wall Conduits HEAT...
-
Seite 18: Kontaktinformationen
Kontaktinformationen Propulsion Systems B.V. Dooren 72 1785 Merchtem, Belgien Tel. +32 2 461 02 53 www.duratech.be info@propulsionsystems.be Wir behalten uns das Recht vor, den Inhalt dieses Dokuments ganz oder teilweise ohne vorherige Ankündigung zu ändern...
