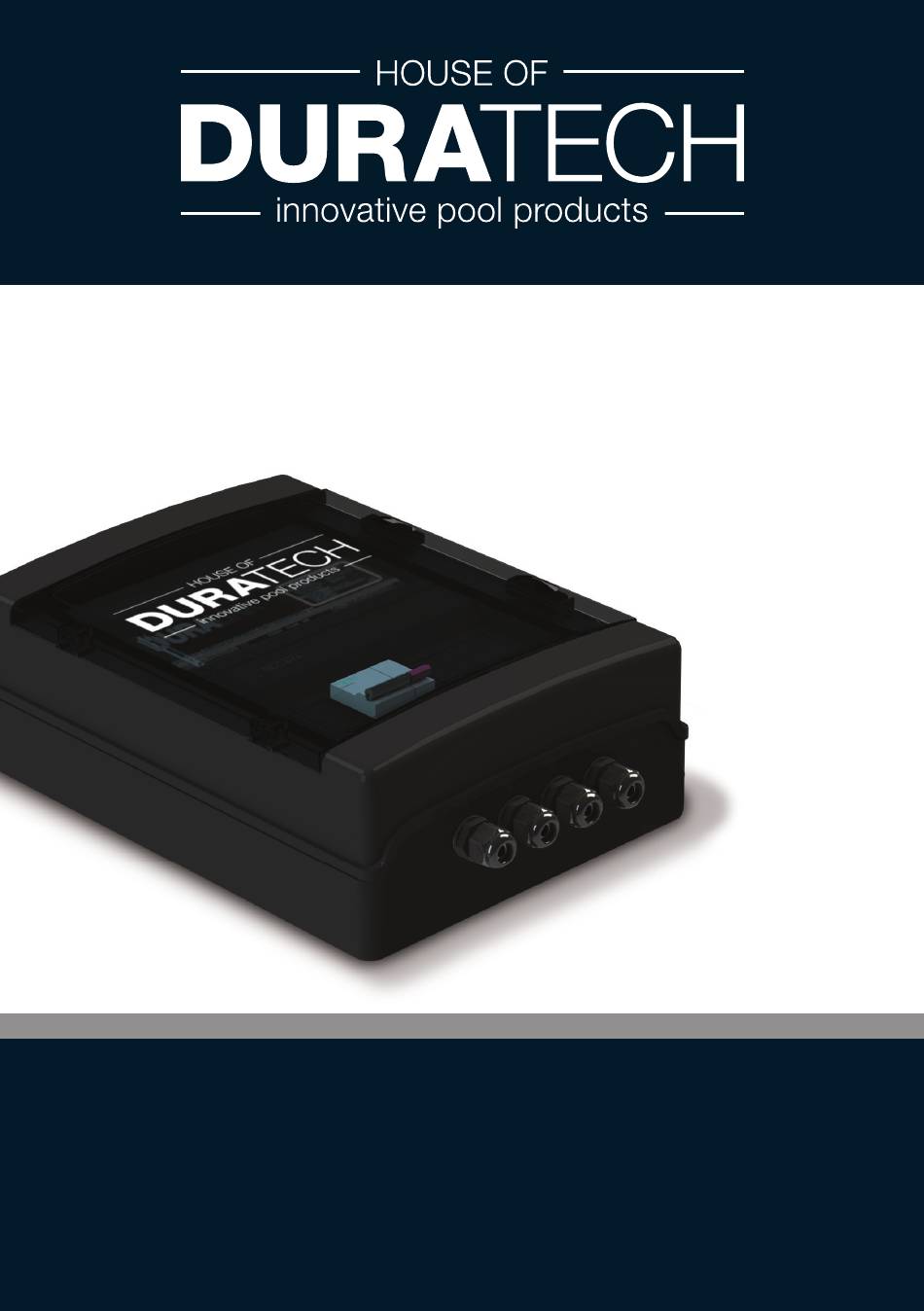

- Seite 1 Handbuch DLC-010 09-05-22 Cover LINK...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verpackungsinhalt ................. Seite 4 Technische Daten Allgemeine Daten ..............Seite 5 Seite 5 Einleitung .................. DLC-010 Übersicht ..............Seite 6 DLC-010 Logikplatine ............Seite 6 DLC-010 als Stand-Alone-Einheit Installationsanweisungen ............. Seite 8 Seite 10 Kalibrierung ................Korrektur ................... Seite 11 Einstellungen Totmannschalter .......... -
Seite 3: Verpackungsinhalt
Verpackungsinhalt Technische Daten Allgemeine Daten Eingangsspannung: 230 V 50 Hz Ausgangsspannung: 24 VDC Max. Ausgangsstrom: 11 A Max. Nennleistung Relaiskontakt 1A / 250 V Umgebungslufttemperatur: 0 °C bis +40 °C Luftfeuchtigkeit 10–90 % relative Luftfeuchtigkeit, nicht kondensierend Eindringschutz: IP54 IEC-Schutzklasse: Klasse I Einleitung Der DLC-010 ist eine Steuerung für das DuraCover-System Das Gerät verfügt über folgende Funktionalitäten:... -
Seite 4: Dlc-010 Übersicht
DLC-010 Übersicht Status-LED Die Farbe dieser LED zeigt den Betriebsstatus an. Auch von außerhalb des Gehäuses zu sehen. Details: siehe Seite 14–15 24VDC Stromversorgung Logikplatine Schiebeschalter KALIBRIERUNG Zum Kalibrieren der Position „Open“ und „Close“ der Abdeckung. Stromanschluss DIN-Schiene Der Schalter muss eingeschaltet sein, um die und Trennschalter Reihenklemmen Kalibrierung zu aktivieren... -
Seite 5: Dlc-010 Als Stand-Alone-Einheit
DLC-010 als Stand-Alone-Einheit Installationsanweisungen Schließen Sie eine 230V-Stromquelle an den Leistungsschalter an der DIN-Schiene an. Verbinden Sie die Erdungsleitung mit der Erdungsklem- menleiste (neben dem Leistungsschalter) Schließen Sie die Motorspannungskabel an die Anschlussklemme „Cover Motor (24VDC)“ und die Kabel des Motorsensors an die Anschlussklem- menblöcke „Cover Motor Sensor“... -
Seite 6: Kalibrierung
Kalibrierung Korrektur Während der Kalibrierung werden die Positionen „open“ und „close“ des Während der Korrektur kann die Position „open“ und „close“ aktualisiert wer- DuraCover-Systems im Speicher des DLC-010 gespeichert. Nach dieser Ka- den, ohne den vollständigen Kalibrierungsvorgang neu zu starten. Diese librierung kann der Benutzer die Abdeckung sicher öff nen und schließen, Funktion ist nur möglich, wenn zuvor bereits eine Kalibrierung durchgeführt ohne die Endpositionen zu überschreiten. -
Seite 7: Dlc-010 In Kombination Mit Linktouch & Plp-Rem(-350) Installationsanweisungen
DLC-010 in Kombination mit LinkTouch & PLP-REM(-350) Kalibrierung Während der Kalibrierung werden die Positionen „open“ und „close“ des Dura- Installationsanweisungen Cover-Systems im Speicher des DLC-010 gespeichert. Nach dieser Kalibrierung Der DLC-010 kann an einen PLP-REM-350 angeschlossen werden, um die kann der Benutzer die Abdeckung sicher öff nen und schließen, ohne die Endpo- Steuerung des DuraCover-Systems mit dem LINKTouch * zu ermöglichen. -
Seite 8: Betriebsmodi
Betriebsmodi KALIBRIERUNG Die Status-LED blinkt grün. BEWEGUNG DER AB- MODUS STATUS-LED FILTERPUMPE DECKUNG Die Abdeckung kann lokal (über den Schlüsselschalter) und ferngesteuert (über Deaktiviert, wenn sich die Abdeckung nicht NORMAL Grün Automatisch oder DMS* LinkTouch) gesteuert werden, aber nur im DMS-Modus: Die Abdeckung stoppt (kalibriert) in der Endposition sofort, wenn die Steuerung losgelassen wird. -
Seite 9: Fehlerbehebung
Rückmeldung des fehlgeschlagen Motorsensors prüfen Fernkalibrierung kann nicht gestartet Position DIP-Schalter 1 prüfen DIP-Schalter 1 muss EIN sein werden CAN-LED prüfen CAN-Verkabelung reparieren Konformitätserklärung Konformitätserklärungen zu diesem Produkt stehen zum Download auf der Webseite von House of Duratech bereit: www.duratech.be... - Seite 10 VISION HEAT FLOW COVER Tube LINK Driver Moonlight Hot Splash Inverter VISION Spectra HEAT Sun Spring COVER Motor LINK Touch VISION Adagio Pro HEAT Dura V COVER Wall Duct LINK Controller VISION HEAT LINK Dura Vi COVER Cable Duct Cover VISION Wall Conduits HEAT...
-
Seite 11: Kontaktinformationen
Kontaktinformationen Propulsion Systems B.V. Dooren 72 1785 Merchtem, Belgien Tel. +32 2 461 02 53 www.duratech.be info@propulsionsystems.be Wir behalten uns das Recht vor, den Inhalt dieses Dokuments ganz oder teilweise ohne vorherige Ankündigung zu ändern...
