3.3 Lieferumfang
de
1 SILENT flow sensor
2 Endmuffe
1 Universal-Netzsteckerset (nur bei Artikelnummer 2914 1000)
4 Kabelbinder
1 Quick Start Guide
4

Inbetriebnahme

4.1 Auspacken
⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton�
⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang)�
4.2 Anschluss
⇒ Bestimmen Sie einen Platz, an dem Sie den SILENT flow sensor befestigen
können�
Hierbei ist es unerheblich an welcher Position zwischen Absaugung und Absaug-
stelle der SILENT flow sensor installiert wird.
Bei Verwendung von Absaugweichen muss der SILENT flow sensor immer
zwischen Weiche und Absaugmaul eingesetzt werden.
Die Betriebslage des SILENT flow sensor ist senkrecht.
Der Saugstrom muss den SILENT flow sensor von oben nach unten durch-
strömen.
Bei einer waagerechten Montage kann es zu Staubablagerungen kommen,
die das Messergebnis verfälschen.
Knicke und enge Biegeradien bei der Schlauchführung vermeiden.
Vor der Montage prüfen, dass der Einlass-Stutzen (IN) (1) und der Auslass-
Stutzen (OUT) (3) vollständig bis zum Anschlag in den SILENT flow sensor
eingeschraubt sind.
Nicht vollständig eingeschraubte Einlass-Stutzen und Auslass-Stutzen kön-
nen zu einer Undichtigkeit führen, die das Messergebnis verfälschen und zu einer unerwünschten
Geräuschentwicklung führen.
⇒ Trennen Sie den Saugschlauch zu der gewünschten Absaugstelle an einer geeigneten Stelle z�B� mit
einem Seitenschneider�
⇒ Schrauben Sie die zwei mitgelieferten Endmuffen (4) auf die neu geschaffenen Schlauchenden. Dreh-
richtung: Gegen den Uhrzeiger!
⇒ Führen Sie die Endmuffe (4) des Schlauchs, der von der Absaugstelle kommt, mit einer Drehbewegung
bis zum Anschlag in den Einlass-Stutzen (IN) (1) ein�
⇒ Führen Sie die Endmuffe (4) des Schlauchs, der zur Absaugung geht, mit einer Drehbewegung bis zum
Anschlag in den Auslass-Stutzen (OUT) (3) ein�
⇒ Befestigen Sie den SILENT flow sensor mit geeignetem Befestigungsmaterial, z.B. den mitgelieferten
Kabelbindern oder Schrauben (Schrauben sind nicht im Lieferumfang enthalten)�
- 6 -
4
1
3
4

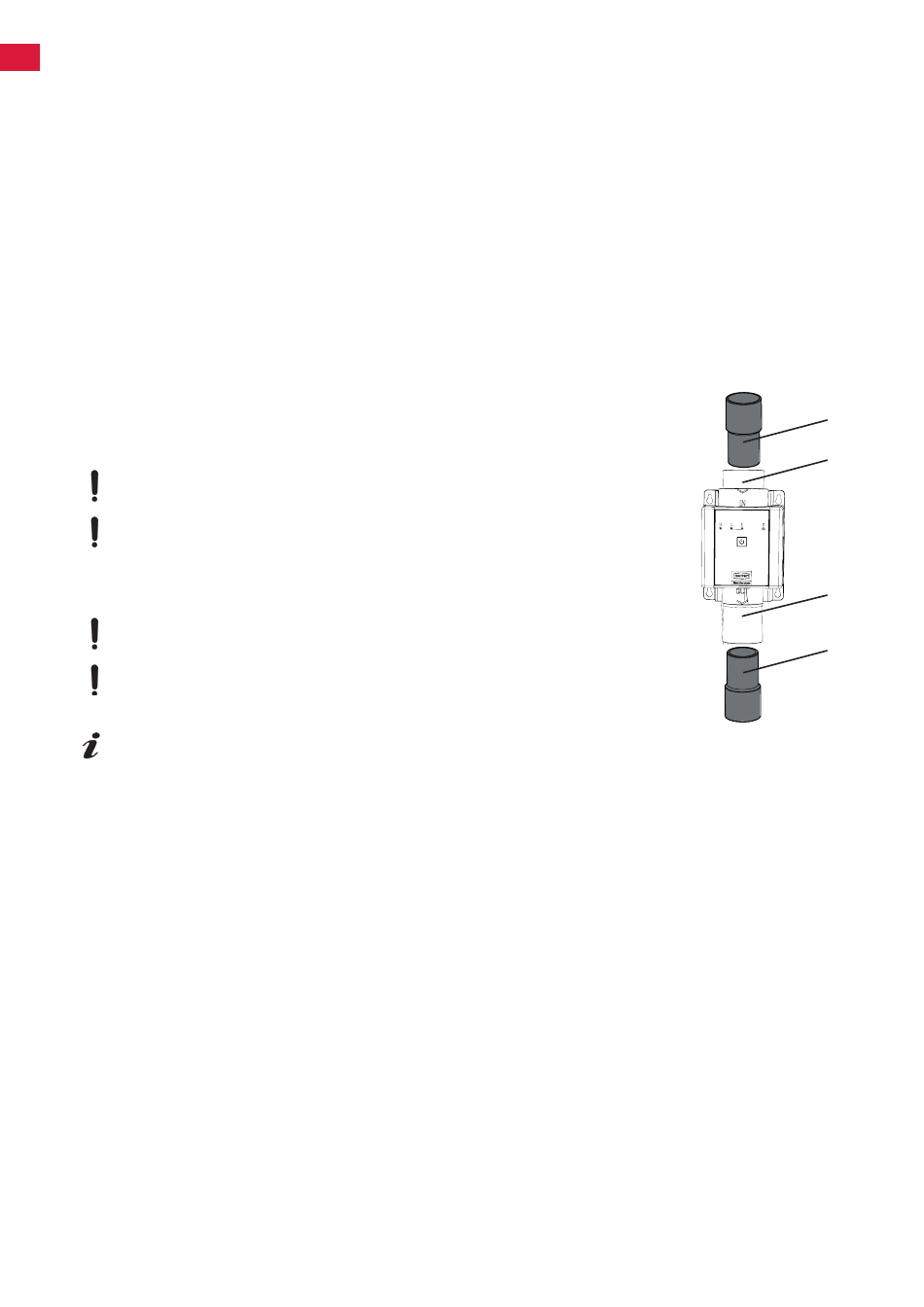

Abb. 2
