Hebezeug gem. dessen Bedienungsanleitung
montieren
Motorisch betriebene Krane gem. Schaltplan
bzw. Druckluftplan installieren
Mit der Montage fortfahren wie zuvor beim
Komplettkran beschrieben
Pos: 10.3.3 /1_HADEF/6--MONTAGE/Krane/EDHH+EDEE+EDDD/3 Adapterkran @ 2\mod_1289905865068_6.docx @ 16792 @ @ 1

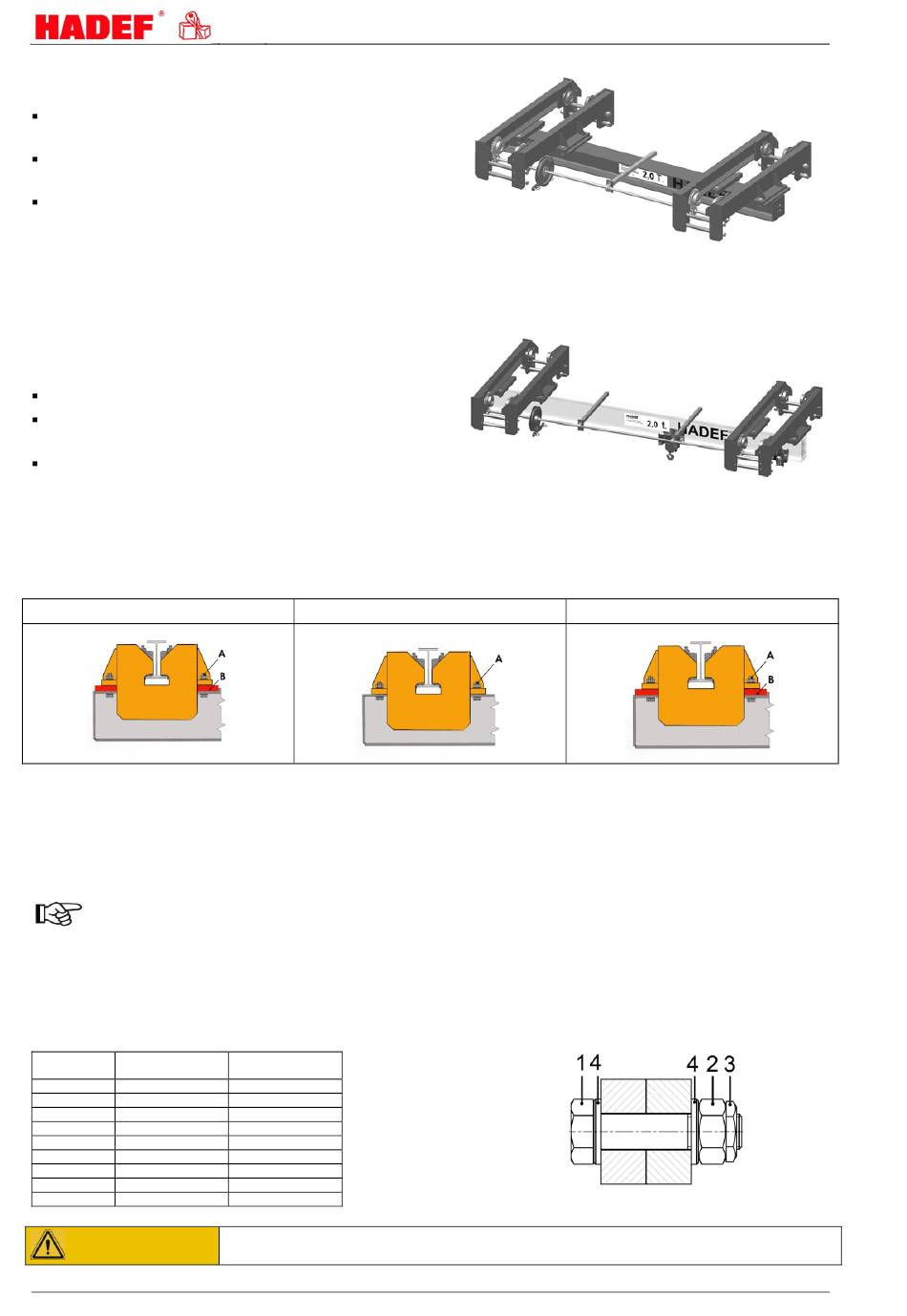

6.3
Montage – Adapterkrane
Lieferumfang:
1 Satz Kopfträger
1 Satz Adapterplatten, anschraubbar inkl.
Befestigungsmaterial, alternativ
1 Satz Adapterplatten, anschweißbar
Pos: 10.3.4 /1_HADEF/6--MONTAGE/Krane/EDHH+EDEE+EDDD/4 Adapter A+B+C @ 2\mod_1289905963132_6.docx @ 16796 @ @ 1
A Befestigungsmaterial - Anzugsmomente gemäß Tabelle
B Adapter / Adapterplatte
Anschluss A
1. Hauptträger gemäß
Bohrschablone bohren
2. Kopfträger an den Hauptträger mittels Befestigungsschrauben montieren
3. mit Sicherungsmuttern sichern
4. Schraubenverbindungen prüfen
HINWEIS!
Schweißarbeiten an Krankomponenten dürfen nur von geprüften Schweißern ausgeführt werden.
Pos: 10.4 /1_HADEF/6--MONTAGE/Tabelle Anzugsmomente Nur Krane/Schraubenverbindungen @ 2\mod_1288088437030_6.docx @ 16581 @ @ 1
6.4
Schraubenverbindungen
Vorschriftsmäßiger Einbau von HV-Schrauben
Schraube
Anzugsmoment
Festigkeitsklasse 10.9
Nm
M12
100
M16
250
M20
450
M22
650
M24
800
M27
1250
M30
1650
M36
2800
VORSICHT!
Pos: 10.5 /1_HADEF/6--MONTAGE/Werkzeuge/EEE,EHH,EDEE,EDHH,EDD,EDDD @ 2\mod_1287552381186_6.docx @ 16419 @ @ 1
10
Anschluss B
1. Hauptträger gemäß
Bohrschablone bohren
Anzugsmoment
Festigkeitsklasse 8.8
Nm
1
Schraube
70
170
2
Mutter
300
3
Sicherungsmutter
450
4
Scheibe
600
900
1200
2100
Gelöste, vorgespannte Schraubengarnituren dürfen nicht wieder verwendet werden.
Bild 7
Bild 8
1. Adapterplatten am Hauptträger
anschweißen
Bild 9
Anschluss C
5.52.709.00.00.02
