DUKER 495 Betriebsanleitung
Überflurhydrant mit fallmantel – stufenlos drehbar
Verwandte Anleitungen für DUKER 495
Inhaltszusammenfassung für DUKER 495

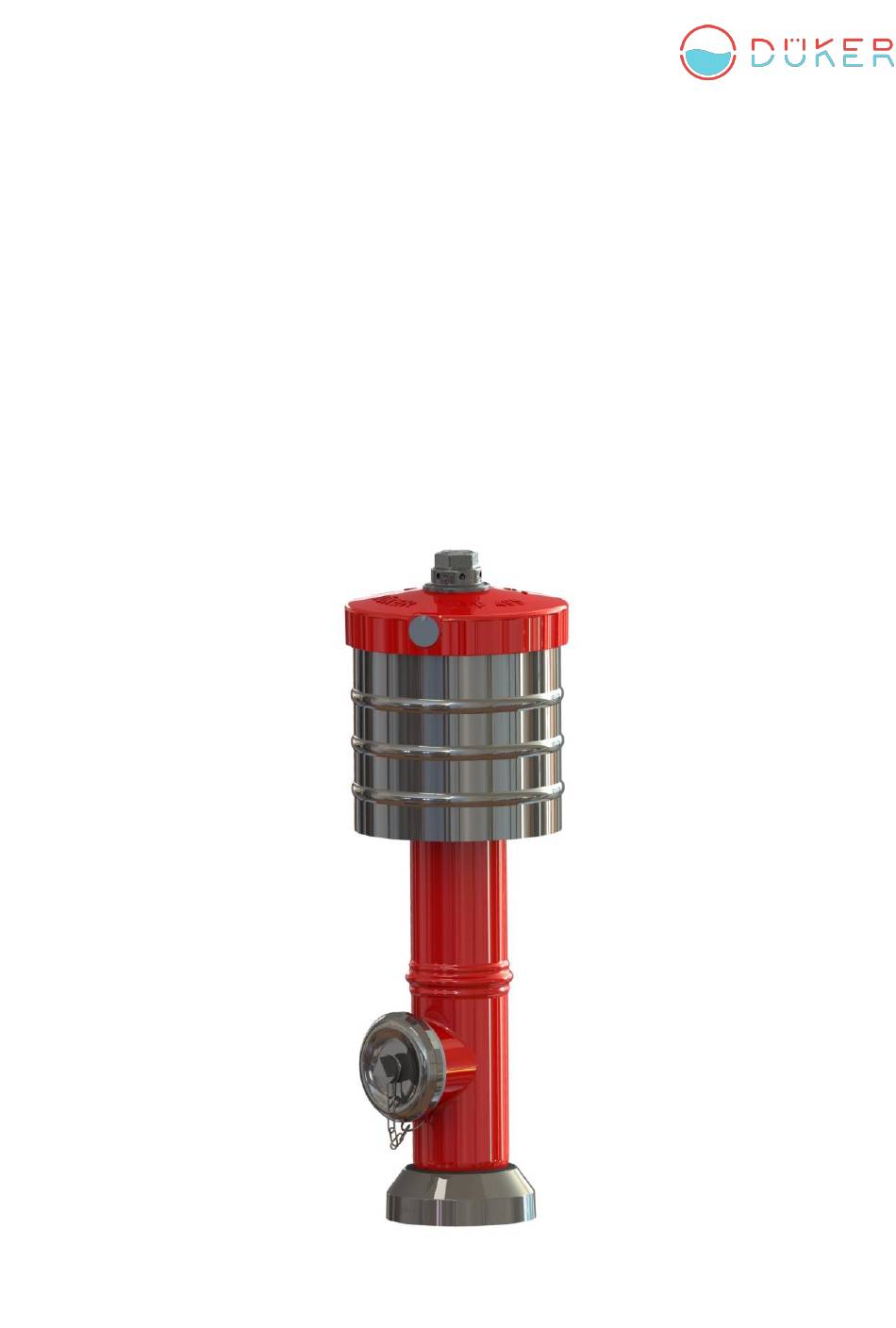

- Seite 1 Betriebsanleitung Überflurhydrant Typ 495 mit Fallmantel – stufenlos drehbar nach DIN EN 1074-6 und DIN EN 14384 Art.- Nr. der Betriebsanleitung: 764564, Ausgabe 07, 16 Seiten, Juni 2022 Technische Änderungen und Druckfehler vorbehalten. Ausgabe 07 Düker GmbH, www.dueker.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ................3 2. Sicherheitshinweise ...................... 3 2.1. Allgemeine Sicherheitshinweise ................3 2.2. Sicherheitshinweise für den Betreiber ..............3 2.3. Besondere Gefahren ....................4 3. Transport und Lagerung ....................4 4. Einbau ........................... 4 4.1. Allgemeines ......................4 4.2. -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Überflurhydranten der Baureihe 495 werden in den Nennweiten DN 100 sowie wahlweise in Rohrdeckung 1,25 m oder 1,50 m geliefert und haben sich als Wasserentnahmestelle für die Brandbekämpfung sowie als Notentnahmestelle für die Trinkwasserversorgung seit Jahren bewährt. -
Seite 4: Besondere Gefahren
Die Armatur muss fachgerecht in das Rohrleitungssystem eingebaut sein. Im Rohrleitungssystem dürfen die üblichen Strömungsgeschwindigkeiten nach EN 1074-1: max. 4 m/s im Dauerbetrieb nicht überschritten werden. Betriebsbedingungen wie Schwingungen, Wasserschlage, Erosion, Kavitation und größere Anteile von Feststoffen im Medium - insbesondere schleißende - müssen vor der Inbetriebnahme mit dem Hersteller abgeklärt werden. -
Seite 5: Arbeitsschritte
4.2. Arbeitsschritte Armatur in der Schutzverpackung zum Einbauort transportieren. Vor dem Einbau müssen die Schutzkappen an den Anschlüssen entfernt werden. Armatur auf Transportschäden untersuchen. Beschädigte Armaturen dürfen nicht eingebaut werden. Beschichtung auf Beschädigungen kontrollieren. Beschichtung kann mit einem Re- paraturset ausgebessert werden. -
Seite 6: Beschreibung
Überflurhydrant Kennbuchstabe C nach DIN EN 14384, Tabelle 6 Überflurhydrant nach DIN EN 1074 Teil 1 + Teil 6 Überflurhydrant nach DIN 3222 - Bauform AFUD (Typ 495) Allgemeine Zulassungen: DIN- DVGW- Zulassung nach DVGW W 386 (P) ... -
Seite 7: Durchflussmengen
* mind. * DN 100 * = Mindestdurchflussmenge nach DIN EN 14384 – Tabelle 4 bei 1 bar Druckverlust Tabelle 5 - Leistungswerte Typ 495 - DN 110 - Abgang "A": Durchflussmenge in m3/ h Nennweite mind. * ist ca. -
Seite 8: Funktionen
8. Funktionen Druckwasserschutz / Selbsttätige Entleerung: Der nach DVGW W 386 unter Punkt 17 geforderte Druckwasserschutz wird durch konstruktive Gestaltung des Hauptventilsystems erreicht. Die ordnungsgemäße Funktion dieser Anforde- rung wird an jedem Hydranten bei der werkseitigen Druckprüfung überwacht. Das Druckwasser tritt beim Öffnen des Hydranten erst dann aus dem Hauptrohr in die Säule, wenn die Entleerungsöffnung der Säule verschlossen ist. -
Seite 9: Bedienung
Gestängesicherung: Sollte die doppelte Abdichtung aus irgendeinem Grund doch defekt sein (z. B. durch einen eingeklemmten Stein), ist zusätzlich eine mechanische Gestängesicherung eingebaut. Auch wenn das Gestänge bereits aus dem Dichtsitz herausgezogen wurde, kann es nicht durch Druckwasser nach oben herausgeschleudert werden. Das Gestänge kann erst heraus- genommen werden, wenn es aus den Sicherungstaschen des Mittelstücks herausgedreht wird. - Seite 10 Fallmantel nicht geschlossen werden. Schließen des Fallmantels: Der Überflurhydrant 495 besitzt auf der Frontseite des Fallmantels (Pos. 4.15) eine ein- geschlagene Markierung "O". Mit Hilfe dieser Markierung kann beim Verriegeln des Fall- mantels eine sichere und formschlüssige Verbindung zwischen Handrad und Fallman- tel erzielt werden.
-
Seite 11: Maßblatt
10. Maßblatt Ausgabe 07 Düker GmbH, www.dueker.de... -
Seite 12: Zeichnung Mit Stückliste
11. Zeichnung mit Stückliste Ausgabe 07 Düker GmbH, www.dueker.de... - Seite 13 Pos. Benennung Werkstoff Pos. Benennung Werkstoff Unterteil kpl. Ventilkopf kpl. Sitzring Messing / EPDM 4.7.1 Dichtkegel Typ 495 Messing / EPDM Gehäuse GGG / emailliert 4.7.2 Spindel Chromstahl Rückschlagkegel PE 100 4.7.3 Halteschraube Messing Druckfeder Nirostahl 4.7.4 Druckstück Nirostahl Bolzen Nirostahl 4.7.5...
-
Seite 14: Wartung Und Reparatur
Reparatur / Gestängewechsel: Es dürfen nur Originalersatzteile des Herstellers verwendet werden. Beim Hydrant Typ 495 muss die Leitung bei Reparaturarbeiten nicht drucklos sein, jedoch muss der Sicherheitsbügel (Abb. 1) zum Schutz des Montagepersonals so lange aufgebaut bleiben, bis die Dichtheit der doppelten Abdichtung gewährleistet ist. - Seite 15 Demontage und Montage des Oberteils (Pos. 9): Abdeckring nach oben schieben, um die Sollbruchstelle freizulegen (Pos.4.25) Lösen der Abreißschrauben (Pos. 4.24). Komplettes Säulenoberteil abnehmen. Montage in umgekehrter Reihenfolge vornehmen. Die im Auslieferungszustand montierten Sollbruchschrauben dürfen zum Zweck der Oberteil-Ausrichtung ein zweites Mal benutzt werden.
- Seite 16 Zur Sicherstellung der Funktion und Einhaltung der Trinkwasser-hygienischen Vorgaben dürfen nur Düker - Originalersatzteile eingebaut werden. Wir weisen darauf hin, dass wir für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, keine Haftung übernehmen. Die Weitergabe sowie Vervielfältigung dieser Bedienungsanleitung, Verwertung und Mitteilung ihres Inhalts sind ausschließlich zu dem Zweck gestattet, den Einbau und die Bedienung des darin behandelten Produktes der Firma Düker sicherzustellen.
