C. Schlitten-Antriebssystem
1.
Übersicht

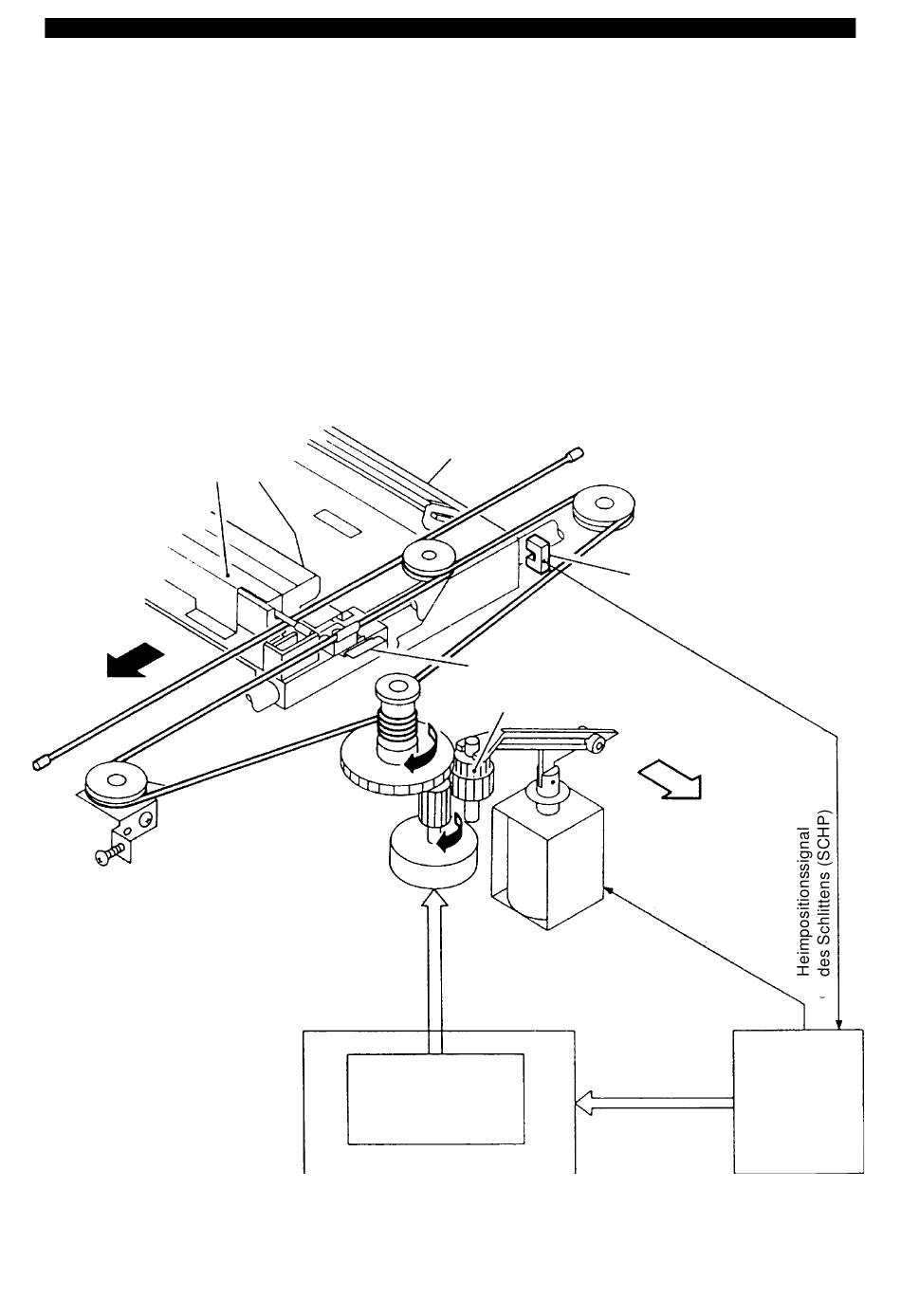

Der Motor (M2) dient als Antrieb der Schlitten-
einheit. Für den Vor- und Rücklauf des Schlit-
tens wird die Drehrichtung des Motors ent-
sprechend geändert. Beim Vorlauf des Schlit-
tens wird die Drehzahl des Motors entspre-
Halterung des
Spiegels Nr.1
Vorlauf
COPYRIGHT © 1993 CANON INC.
Halterung des
Spiegels Nr.2
Schlittenmotor (M2)
Motortreiber
AC Treiber / DC Netzteil Kontrollpl.
Abb. 3 - 13
CANON NP6020 REV.0 JULY 1993 PRINTED IN GERMANY
3. ARBEITSWEISE UND STEUERUNG
chend dem eingestellten Kopiermaßstab
angepaßt. Beim Rücklauf des Schlittens bleibt
die Drehzahl unabhängig vom Kopiermaß-
stab konstant (ca. das 2,5-fache der Vorlauf-
drehzahl im Direktmodus).
Die Distanz, über die der Schlitten bewegt
wird, hängt von der Länge des Kopierpapiers
und dem eingestellten Kopiermaßstab ab.
Am Motor (M2) und am Heimpositionssensor
(Q3) auftretende Störungen, werden auf der
Bedienfeldanzeige mit der Meldung 'E202'
angezeigt.
Signalplatte
Übertragungsritzel
Solenoid 'OFF'
Antriebssignal des
Schlittenmotors
Heimpositions-
sensor (Q3)
hinten
Antriebssignal
des Solenoids
(LNSD)
DC Kontroll-
platine
3 - 15
