SERVICE-ANLEITUNG
RAUMREGLER NEA 230V / 24V
2.
Systembeschreibung
2.1
Systemkomponenten Nea
Raumregler Nea H, Nea HT und Nea HCT
Raumtemperaturregler für 230V AC oder 24V AC für die Anwen-
dungen Heizen und Heizen / Kühlen.

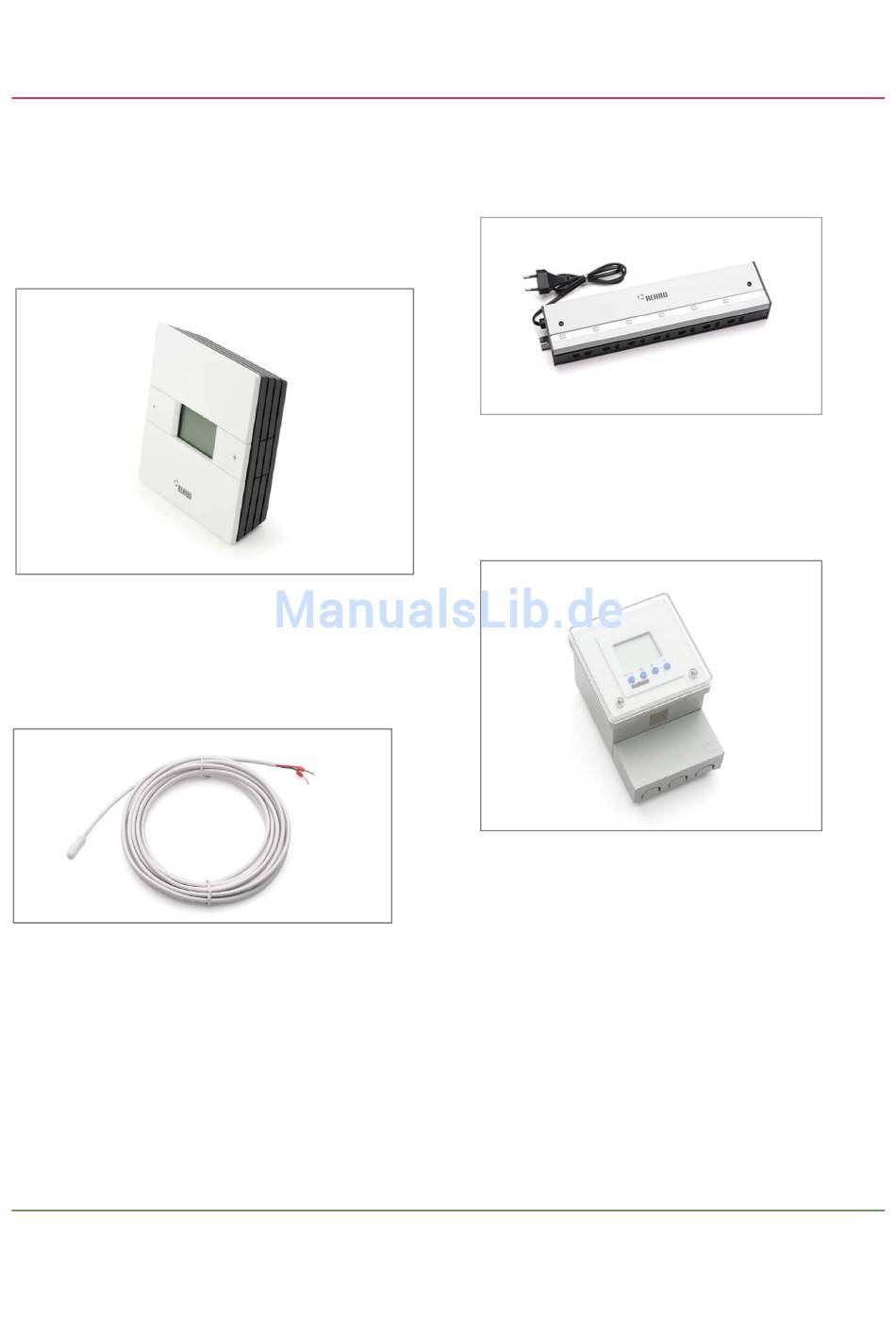

Abb. 2-1 Raumregler Nea H, HT und HTC
Fernfühler Nea
Verwendbar in Verbindung mit dem Regler Nea HCT als Boden-
temperaturfühler oder als zusätzlicher Raumtemperaturfühler.
Abb. 2-2 Fernfühler Nea
Copyright by REHAU
Regelverteiler Nea H und Nea HC
Anschlusseinheit für Raumtemperaturregler, Stellantriebe und
Zeitschaltuhr.
Abb. 2-3 Regelverteiler Nea H und Nea HC
Zeitschaltuhr Nea
.
2-Kanal Wochenschaltuhr
Abb. 2-4 Zeitschaltuhr Nea
Stellantrieb
Thermischer Stellantrieb mit 230V AC oder 24V AC Betriebs-
spannung, Schutzart IP54
Transformator 50VA
Sicherheitstransformator 230 V AC/24 V AC nach EN 61558,
Leistung 50 VA
