SERVICE-ANLEITUNG
RAUMREGLER NEA 230V / 24V
3.3

Anschluss der Raumregler Nea H und Nea HT ohne Verwendung des Regelverteilers

Nea H / HT
230V 24V
N
L
230V 24V
N
L

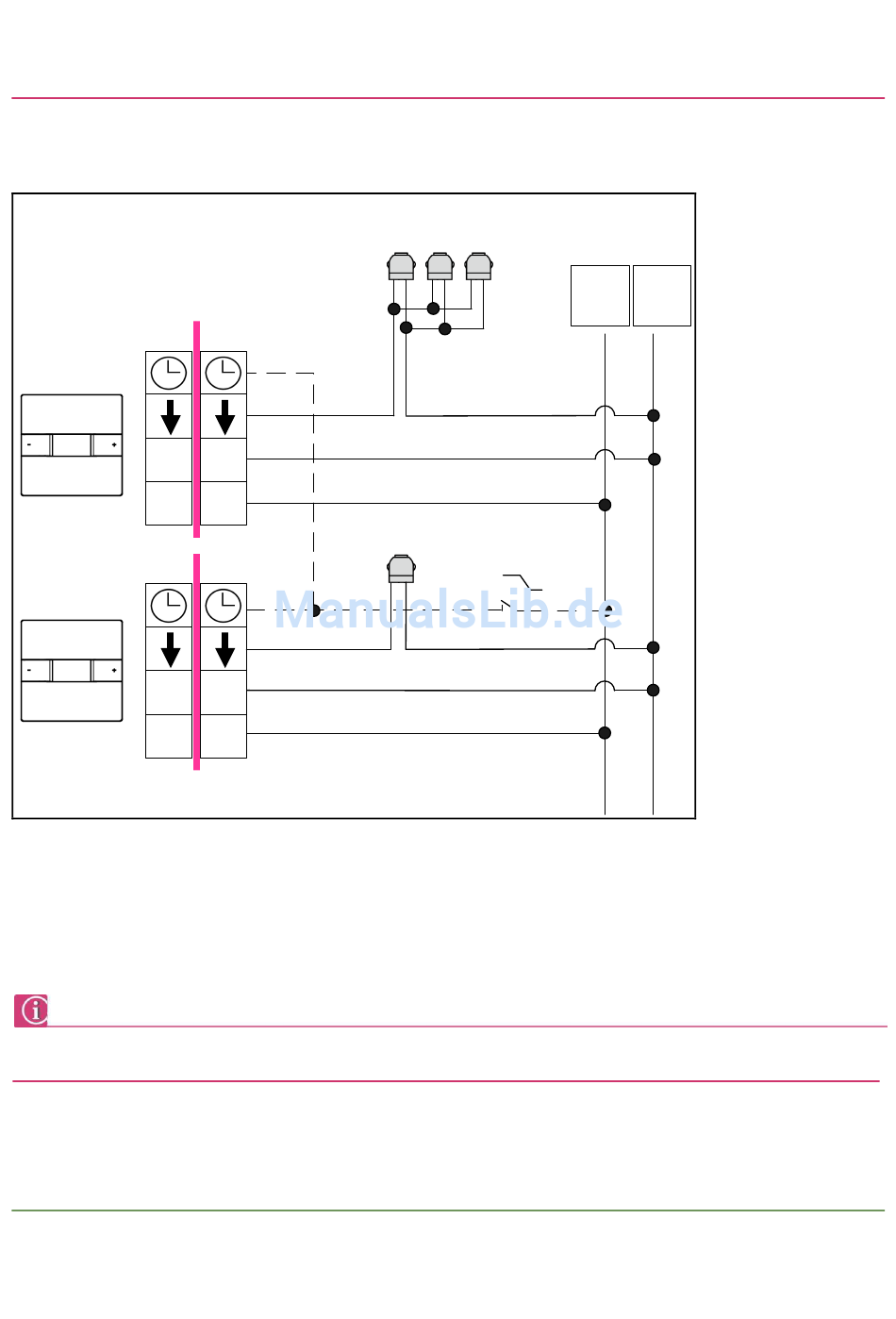

Abb. 3-3 Anschluss der Raumregler Nea H, Nea HT ohne Verwendung eines Regelverteilers
Achtung:
Das Signal für das Auslösen des reduzierten Betriebs muss das Potential L (bei 230V-Systemen) bzw. L1 bei 24V-Systemen sein.
Das Signal kann über eine Zeitschaltuhr oder über einen (gemeinsamen oder für jeden Regler separaten) Schaltkontakt erzeugt werden.
Bei Anlagen mit mehreren Einspeisungen der Betriebsspannung (z.B. mehrere Heizkreisverteiler und damit Regelverteiler) ist auf
Phasengleichheit zu achten, sobald zwischen den Reglergruppen eine galvanische Verbindung besteht!
Copyright by REHAU
L2
L1
L2
L1
maximal 5 !
optional
L/L1 N/L2
Seite 12 von 31
