SERVICE-ANLEITUNG
RAUMREGLER NEA 230V / 24V
3.5

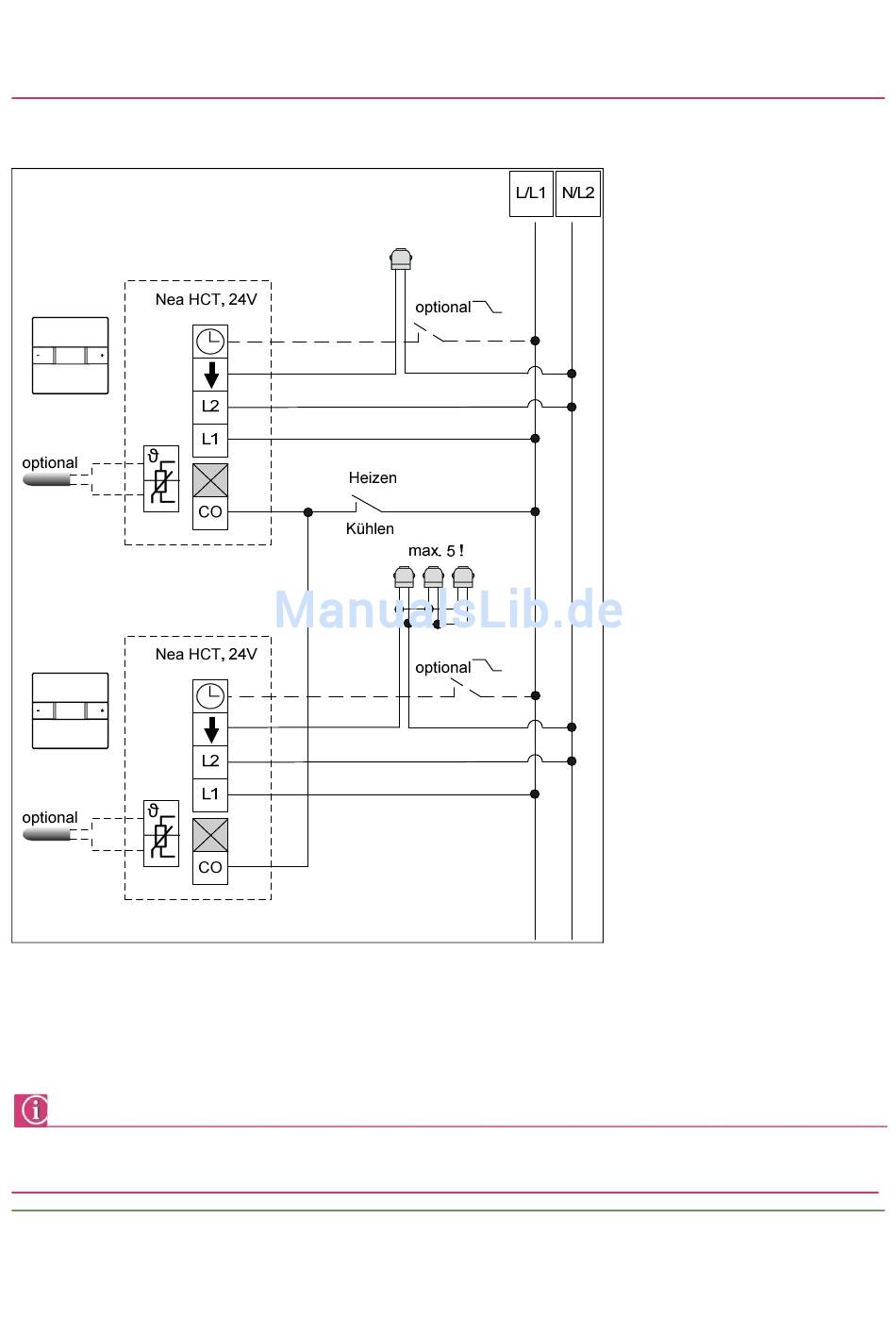

Anschluss der Raumregler Nea HCT ohne Verwendung des Regelverteilers Nea HC 24 V
Abb. 3-5 Anschluss der Raumregler Nea HCT ohne Verwendung des Regelverteilers Nea HC 24 V
Erläuterung:
Das Signal für das Auslösen des reduzierten Betriebs sowie für das Auslösen des Kühlbetriebs muss das Potential L1 sein.
Das Signal für den reduzierten Betrieb kann über eine Zeitschaltuhr oder über einen (gemeinsamen oder für jeden Regler separaten)
Schaltkontakt erzeugt werden.
Bei Anlagen mit mehreren Einspeisungen der Betriebsspannung (z.B. mehrere Heizkreisverteiler und damit mehrere Regelvertei-
ler) ist auf Phasengleichheit zu achten, sobald zwischen den Reglergruppen eine galvanische Verbindung besteht!
Copyright by REHAU
Seite 14 von 31
