Erläuterung; Anschluss Der Regler Nea H, Nea Ht Mit Regelverteiler Nea H 230V / 24V - Rehau Nea H Serviceanleitung

SERVICE-ANLEITUNG
RAUMREGLER NEA 230V / 24V
3.2 Anschluss der Raumregler Nea H, Nea HT an Regelverteiler Nea H 230 V / 24 V
Nea H / HT
230V 24V
N
L
230V 24V
N
L

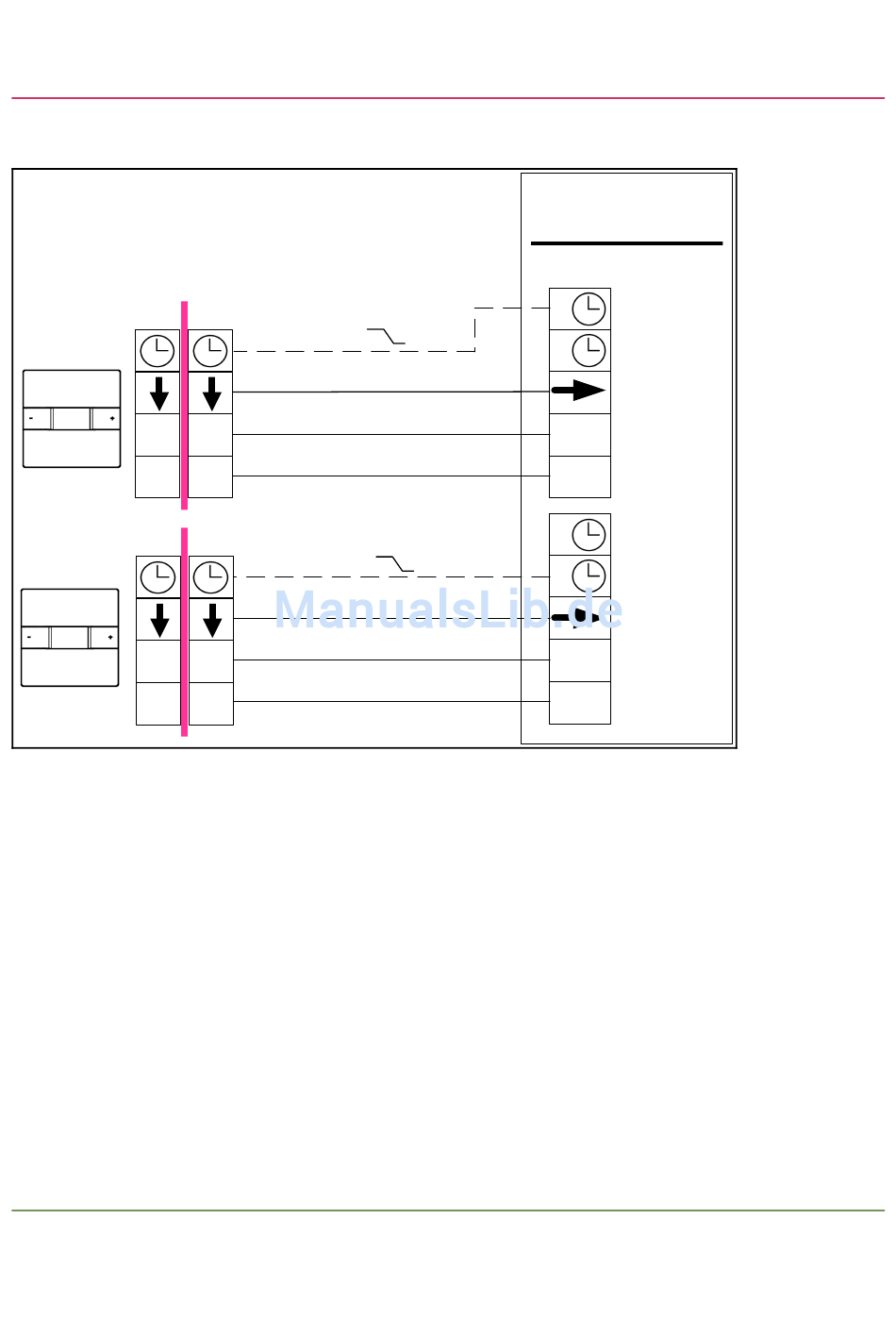

Abb. 3-2 Anschluss der Raumregler Nea H, Nea HT an Regelverteiler Nea H 230 V / 24 V
Erläuterung:
Der Anschluss des Signals für reduzierten Betrieb (Uhrsymbol) ist optional. Am Regelverteiler Nea stehen 2 Zeitschaltsignale (A und B) zur
Verfügung. Jeder Regler kann einem der beiden Zeitschaltsignale zugeordnet werden.
Das Zeitschaltsignal des Regelverteilers wird durch die Zeitschaltuhr Nea erzeugt (2-kanalige Wochenschaltuhr).
Auslösen des reduzierten Betriebs (Energiesparen):
Nea H:
Das externe Zeitschaltsignal ist nur wirksam, wenn über die Bedienelemente des Reglers der zeitgesteuerte Betrieb aktiviert ist.
Befindet sich der Regler im Normalbetrieb oder im reduzierten Betrieb, ist das externe Signal unwirksam.
Nea HT:
Es gilt das Gleiche wie bei Regler Nea H, jedoch bei zeitgesteuerter Betriebsweise des Reglers wird die durch das interne Programm vorge-
gebene Betriebsart des Reglers (normal/reduziert) durch das externe Signal übersteuert (Erzwingen des reduzierten Betriebs).
Siehe hierzu auch Parameter PE20.
