Schritte
1. Entfernen Sie die zwei Schrauben (M2.5x5) vom rechten Scharnier.
2. Öffnen Sie das rechte Bildschirmscharnier in einem Winkel von 90 Grad.
3. Trennen Sie die folgenden Kabel von der Systemplatine:
a. Flexibles Flachkabel der E/A-Platine
b. Lautsprecherkabel
c. Flexibles Flachkabel für Festplatte (für Systeme mit 2,5-Zoll-Festplatte)
d. Flexibles Flachkabel des Touchpads
e. Flexibles Flachkabel der Tastaturhintergrundbeleuchtung (für Systeme mit Tastatur mit Hintergrundbeleuchtung)
f. Flexibles Druckkabel der Tastatur
g. Netzadapteranschlusskabel
h. eDP-Kabel
4. Entfernen Sie die drei M2x3.5-Schrauben und die M2x2-Schraube, mit denen die Hauptplatine an der Handballenstützenbaugruppe
befestigt ist.
5. Heben Sie die Systemplatine sorgfältig aus dem Gehäuse heraus.

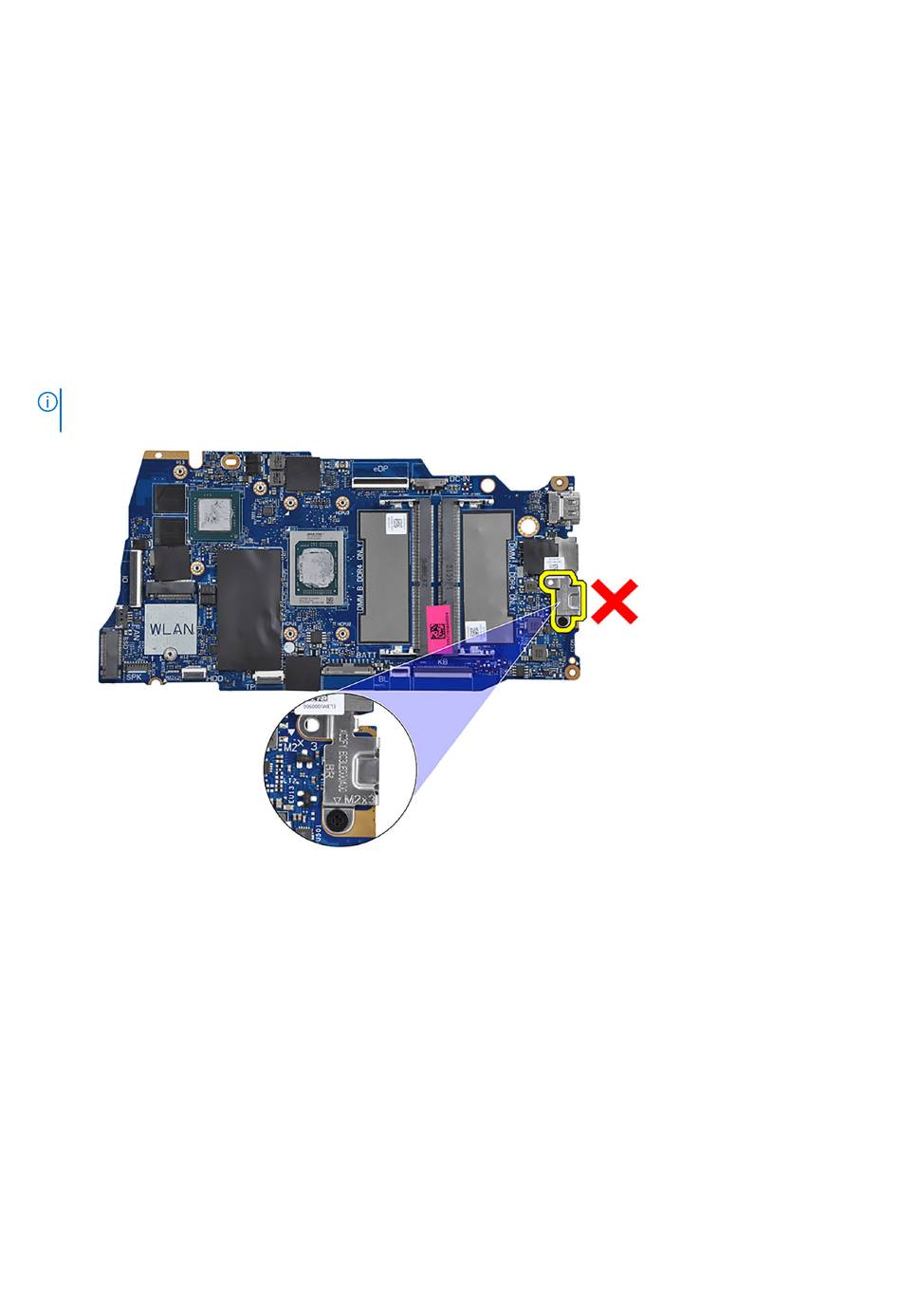

ANMERKUNG: Entfernen Sie bei Systemen mit USB-Typ-C-Anschluss nicht die USB-Typ-C-Halterung, die an der Systemplatine
befestigt ist.

Einbauen der Systemplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
