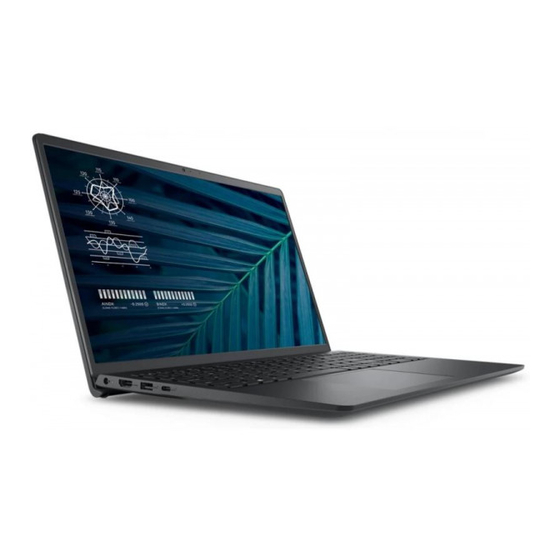

Seite 1 Vostro 15 3510 Service-Handbuch Vorschriftenmodell: P112F Vorschriftentyp: P112F001/P112F002/P112F003 Juni 2021 Rev. A00...
Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3 Nach der Arbeit an Komponenten im Inneren des Computers................. 11 Kapitel 2: Entfernen und Einbauen von Komponenten............... 12 Empfohlene Werkzeuge..............................12 Schraubenliste..................................12 Hauptkomponenten des Vostro 15 3510........................... 14 -Secure Digital (SD)-Karte..............................16 Entfernen der Secure Digital-Karte..........................16 Installieren der Secure Digital-Karte..........................18 Bodenabdeckung..................................19...
Seite 4 Einbauen des Systemlüfters............................39 Kühlkörper.................................... 40 Entfernen des Kühlkörpers – UMA..........................40 Einsetzen des Kühlkörpers – UMA..........................41 Entfernen des Kühlkörpers – separat......................... 42 Einsetzen des Kühlkörpers – separat..........................43 Lautsprecher..................................44 Entfernen der Lautsprecher............................44 Einbauen der Lautsprecher............................45 E/A-Platine...................................46 Entfernen der E/A-Platine............................46 Einbauen der E/A-Platine.............................
Seite 5 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............109 Löschen von BIOS- (System-Setup) und Systemkennwörtern................110 Kapitel 5: Fehlerbehebung......................111 Wiederherstellen des Betriebssystems..........................111 SupportAssist-Diagnose..............................111 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers....111 Systemdiagnoseanzeigen..............................111 Entladen des Reststroms (Kaltstart)..........................113 Inhaltsverzeichnis...
Seite 6 Ein- und Ausschalten des WLAN............................114 M-BIST....................................114 Zurücksetzen der Echtzeituhr (RTC)..........................114 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................115 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............116 Inhaltsverzeichnis...
Seite 7: Sicherheitshinweise
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
Seite 9: Komponenten Eines Esd-Service-Kits
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
Seite 10: Esd-Schutz - Zusammenfassung
So rufen Sie den Servicemodus auf: 1. Fahren Sie Ihren Computer herunter und trennen Sie den Netzadapter. 2. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.
Seite 11: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe ANMERKUNG: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Schritte 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. 2.
Seite 12: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Nr. 0 ●...
Seite 13 Tabelle 1. Liste der Schraubengrößen (fortgesetzt) Komponente Schraubentyp Menge Abbildung Festplatte M2x3 Festplattenhalterung M3x3 Touchpad M2x2 Touchpadhalterung M2x2 Systemlüfter M2x5 Kühlkörper – integrierte M2x3 Grafikkarte Kühlkörper – separate M2x3 Grafikkarte Systemplatine M2.5x5 M2x3 M2x2 Netzschalter M2x2 M2.5x5 Entfernen und Einbauen von Komponenten...
Seite 14 Tabelle 1. Liste der Schraubengrößen (fortgesetzt) Komponente Schraubentyp Menge Abbildung E/A-Platine M2x3 Bildschirmbaugruppe M2.5x5 Bildschirmscharnier M2.5x3.8 Hauptkomponenten des Vostro 15 3510 Die folgende Abbildung zeigt die wichtigsten Komponenten des Vostro 15 3510. Entfernen und Einbauen von Komponenten...
Seite 15 1. Bodenabdeckung 2. Akku 3. Lautsprecher 4. Betriebsschalter mit optionalem Fingerabdruck-Lesegerät Entfernen und Einbauen von Komponenten...
Seite 16: Secure Digital (Sd)-Karte
5. Trackpad 6. Trackpad-Halterung 7. DC-In-Port 8. SSD-Kühlhalterung 9. Solid-State-Laufwerk (SSD) 10. Handballenstützen- und Tastaturbaugruppe 11. Bildschirmbaugruppe 12. Speichermodule 13. WLAN-Karte 14. IO-Tochterplatine 15. Systemplatine 16. Kühlkörper 17. Systemlüfter 18. IO-Tochterplatinen-FFC 19. Festplattenbaugruppe -Secure Digital (SD)-Karte Entfernen der Secure Digital-Karte Voraussetzungen 1.
Seite 17 Info über diese Aufgabe Schritte 1. Drücken Sie auf die Secure Digital-Karte, bis sie sich aus dem Computer löst. 2. Schieben Sie die Secure Digital-Karte aus dem Computer. Entfernen und Einbauen von Komponenten...
Seite 18: Installieren Der Secure Digital-Karte
Installieren der Secure Digital-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Entfernen und Einbauen von Komponenten...
Seite 19: Bodenabdeckung
Schritte Schieben Sie die Secure Digital-Karte in den Steckplatz, bis sie einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 20 Schritte 1. Entfernen Sie die sechs Schrauben (M2x5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. 3. Hebeln Sie die Bodenabdeckung an den Aussparungen in den U-förmigen Vertiefungen an der oberen Kante der Bodenabdeckung in der Nähe der Scharniere ab.
Seite 21: Anbringen Der Bodenabdeckung
Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Entfernen und Einbauen von Komponenten...
Seite 22: Vorsichtshinweise Zu Lithium-Ionen-Akkus
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
Seite 23: Die 3-Zellen-Batterie Einsetzen
Schritte 1. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. 2. Klappen Sie das Festplatten-FFC vom Akku weg. 3. Entfernen Sie die drei Schrauben (M2x3), mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 4. Heben Sie den Akku aus dem Computer heraus. Die 3-Zellen-Batterie einsetzen Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 24 Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2. Klappen Sie das Festplatten-FFC über dem Akku zurück. 3. Richten Sie die Schraubenbohrungen im Akku an den Schraubenbohrungen in der Handballenstützen- und Tastaturbaugruppe aus. 4. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an. 5.
Seite 25: Einsetzen Des 4-Zellen-Akkus
Schritte 1. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. 2. Entfernen Sie die vier M2x3-Schrauben, mit denen der Akku an der Handballenstütze befestigt ist. 3. Heben Sie den Akku aus dem Computer heraus. Einsetzen des 4-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 26 Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an. 4.
Seite 27: Trennen Der Batterie
Info über diese Aufgabe Schritte 1. Heben Sie die Verriegelung des Akkukabels an. 2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. Trennen der Batterie Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 28: Entfernen Des Speichermoduls
Info über diese Aufgabe Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 2. Schließen Sie die Verriegelung des Akkukabelsteckers, um ihn am Akku zu befestigen. Speichermodule Entfernen des Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 29: Einsetzen Des Speichermoduls
Schritte 1. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 2. Heben Sie das Speichermodul schräg an und entfernen Sie es aus seinem Steckplatz auf der Systemplatine. 3. Wiederholen Sie die obigen Schritte für das zweite Speichermodul, falls zutreffend. Einsetzen des Speichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 30: Entfernen Der Wlan-Karte
Schritte 1. Richten Sie die Kerbe am Speichermodul mit der Halterung am Speichermodulsteckplatz aus und schieben Sie das Speichermodul fest und schräg in den Steckplatz. 2. Drücken Sie das Speichermodul nach unten, damit es einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. 3.
Seite 31: Einbauen Der Wlan-Karte
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die M2x3-Schraube, mit der die WLAN-Kartenhalterung an der Hauptplatine befestigt ist. 2. Schieben Sie die WLAN-Kartenhalterung, mit der die WLAN-Antennenkabel befestigt sind, heraus und entfernen Sie sie. 3.
Seite 32 Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten. Tabelle 2. WLAN-Antennenkabel Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
Seite 33: Einbauen Des M.2-2230-Solid-State-Laufwerks
SSD-Laufwerk Entfernen des M.2-2230-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar.
Seite 34: Entfernen Des M.2-2280-Solid-State-Laufwerks
Schritte 1. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus. 2. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine. 3. Setzen Sie die Kühlplatte auf das Solid-State-Laufwerk. ANMERKUNG: Schieben Sie beim Einbauen des M.2-2230-SSD-Laufwerks im System die Laschen an der Kühlplatte unter die Haken an der Handballenstütze.
Seite 35: Einbauen Des M.2-2280-Solid-State-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die Kühlplatte an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Heben Sie die Kühlplatte von der Handballenstützen- und Tastaturbaugruppe ab. 3. Schieben Sie das M.2-2280-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Systemplatine. Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 36: Entfernen Des Festplattenlaufwerks
Schritte 1. Richten Sie die Kerbe am M.2-2280-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus. 2. Schieben Sie das M.2-2280-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine. 3. Setzen Sie die Kühlplatte auf das M.2-2280-Solid-State-Laufwerk. ANMERKUNG: Schieben Sie beim Einbauen des M.2-2280-Solid-State-Laufwerks im System die Laschen an der Kühlplatte unter die Haken an der Handballenstütze.
Seite 37: Einsetzen Des Festplattenlaufwerks
Schritte 1. Heben Sie den Riegel an und trennen Sie das Festplattenkabel von der Systemplatine. 2. Entfernen Sie die drei Schrauben (M2x3), mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. 4.
Seite 38 Schritte 1. Schieben Sie die Festplatte in die Festplattenhalterung und setzen Sie sie ein. 2. Bringen Sie die vier Schrauben (M3x3) an, um die Festplatte an der Festplattenhalterung zu befestigen. 3. Schließen Sie den Interposer an die Festplatte an. 4. Platzieren Sie die Festplattenbaugruppe korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 5.
Seite 39: Entfernen Des Systemlüfters
Systemlüfter Entfernen des Systemlüfters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Systemlüfters und stellen das Verfahren zum Entfernen bildlich dar.
Seite 40: Entfernen Des Kühlkörpers - Uma
Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Systemlüfters und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. Platzieren Sie den Lüfter korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x5) zur Befestigung des Lüfters an der Handballenstützen- und Tastaturbaugruppe wieder an. 3.
Seite 41: Einsetzen Des Kühlkörpers - Uma
Schritte 1. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers – UMA Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 42: Entfernen Des Kühlkörpers - Separat
Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie die unverlierbaren Schrauben des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus. 2. Ziehen Sie die vier Schrauben (M2x3) fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Nächste Schritte 1.
Seite 43: Einsetzen Des Kühlkörpers - Separat
Schritte 1. Entfernen Sie die sieben Schrauben (M2x3), mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers – separat Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 44: Entfernen Der Lautsprecher
Schritte 1. Setzen Sie den Kühlkörper auf die Hauptplatine und richten Sie die Schraubenbohrungen an denen der Hauptplatine aus. 2. Setzen Sie die sieben Schrauben (M2x3) wieder ein, mit denen der Kühlkörper an der Hauptplatine befestigt wird. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.
Seite 45: Einbauen Der Lautsprecher
Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Lösen Sie das Lautsprecherkabel aus den Kabelführungen an der Handballenstützen- und Tastaturbaugruppe und entfernen Sie es. 3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus dem Computer heraus. Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 46: Entfernen Der E/A-Platine
Schritte 1. Setzen Sie die Lautsprecher mithilfe der Pass-Stifte und Gummidichtungen in die Steckplätze an der Handballenstützen-Tastatur- Baugruppe. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen- und Tastaturbaugruppe. 3. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1.
Seite 47: Einbauen Der E/A-Platine
Schritte 1. Öffnen Sie den Riegel und trennen Sie ggf. das Kabel der Fingerabdruckleserplatine von der E/A-Platine. 2. Öffnen Sie die Verriegelung und trennen Sie das Netzkabel der E/A-Platine von der E/A-Platine. 3. Entfernen Sie die zwei M2x3-Schrauben, mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist, und entfernen Sie die E/A-Platine aus dem System.
Seite 48: Entfernen Der Touchpad-Baugruppe
Schritte 1. Setzen Sie die E/A-Platine korrekt ausgerichtet unter der linken Scharnierbaugruppe auf die Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der E/A-Zusatzplatine an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der E/A-Zusatzplatine an der Handballenstützen- und Tastaturbaugruppe wieder an.
Seite 49: Installieren Der Touchpad-Baugruppe
Schritte 1. Trennen Sie das Festplatten-FFC von der Systemplatine. 2. Entfernen Sie die drei Schrauben (M2x2), mit denen die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Entfernen Sie die Touchpadhalterung vom Computer. 4. Entfernen Sie die zwei Schrauben (M2x2), mit denen das Touchpad-Modul an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
Seite 50 Schritte 1. Richten Sie das Touchpad-Modul aus und platzieren Sie es auf dem Computer. 2. Schließen Sie das Touchpad-FFC wieder an das Touchpad-Modul an. 3. Bringen Sie die zwei Schrauben (M2x2) an, mit denen das Touchpad-Modul an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
Seite 51: Entfernen Der Bildschirmbaugruppe
Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
Seite 52 Schritte 1. Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine. 2. Lösen Sie die WLAN-Antennenkabel und die Lautsprecherkabel aus den Kabelführungen am Computer. Entfernen und Einbauen von Komponenten...
Seite 53: Einbauen Der Bildschirmbaugruppe
3. Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt sind. 4. Klappen Sie das rechte und das linke Scharnier von der Handballenstützen- und Tastaturbaugruppe weg. 5. Heben Sie die Handballenstützen- und Tastaturbaugruppe schräg an, um sie aus den Scharnieren zu lösen, und entfernen Sie sie von der Bildschirmbaugruppe.
Seite 54 Schritte 1. Platzieren Sie das System korrekt ausgerichtet unter den Scharnieren auf der Bildschirmbaugruppe. 2. Klappen Sie die Scharniere nach hinten und bringen Sie die vier Schrauben (M2.5x5) zur Befestigung der Bildschirmbaugruppe an. Entfernen und Einbauen von Komponenten...
Seite 55: Entfernen Der Scharnierabdeckungen
3. Führen Sie das Lautsprecherkabel und die WLAN-Antennenkabel durch die Kabelführungskanäle auf der Handballenstütze. 4. Verbinden Sie das Bildschirmkabel wieder mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Setzen Sie die WLAN-Karte ein. 2. Bringen Sie die Bodenabdeckung 3. Beenden Sie den Servicemodus. 4.
Seite 56: Einbauen Der Scharnierabdeckungen
Schritte ANMERKUNG: Öffnen Sie die Bildschirmscharniere auf mindestens 90 Grad, bevor Sie die Bildschirmscharnierabdeckungen entfernen. 1. Drücken Sie in der Mitte auf die linke Scharnierabdeckung. 2. Hebeln Sie die linke Scharnierabdeckung mithilfe des Stifts an den Öffnungen auf der Innenseite ab. 3.
Seite 57 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Scharnierabdeckungen und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. Richten Sie die Rippe in der linken Scharnierabdeckung an den äußeren Seiten aus. 2. Drücken Sie die linke Scharnierabdeckung nach unten, bis sie hörbar einrastet. 3.
Seite 58: Entfernen Der Bildschirmblende
Bildschirmblende Entfernen der Bildschirmblende Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmblende und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
Seite 59: Einbauen Der Bildschirmblende
zu beginnen. Hebeln Sie entlang der äußeren Kante der Bildschirmblende und arbeiten Sie sich entlang der gesamten Bildschirmblende vor, bis die Bildschirmblende von der Bildschirmabdeckung getrennt ist. 2. Hebeln Sie die Blende vorsichtig mit den Fingern entlang der Kanten ab. ANMERKUNG: Wenden Sie nicht mit einem Stift oder einem anderen Objekt Druck auf den Bildschirm an, da dies den Bildschirm beschädigen kann.
Seite 60: Entfernen Der Scharniere
Schritte 1. Legen Sie den Bildschirm und die Bildschirmbaugruppe auf eine saubere und ebene Oberfläche. 2. Bringen Sie die Blende an der Bildschirmbaugruppe an. 3. Richten Sie die Laschen auf der Bildschirmblende an den Schlitzen auf der Bildschirmbaugruppe aus. 4. Drücken Sie auf die Bildschirmblende und lassen Sie sie einrasten. Nächste Schritte 1.
Seite 61 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6. Entfernen Sie die Bildschirmbaugruppe. 7. Entfernen Sie die Scharnierabdeckungen. 8. Entfernen Sie die Bildschirmblende. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Scharnierabdeckungen und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1.
Seite 62: Einbauen Der Scharniere
Einbauen der Scharniere Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Scharniere und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1.
Seite 63: Entfernen Des Bildschirms
3. Bauen Sie die Bildschirmbaugruppe ein. 4. Setzen Sie die WLAN-Karte ein. 5. Bringen Sie die Bodenabdeckung 6. Beenden Sie den Servicemodus. 7. Setzen Sie die SD-Karte ein. 8. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 64 Entfernen und Einbauen von Komponenten...
Seite 65: Einbauen Des Bildschirms
Schritte 1. Verwenden Sie einen Kunststoffstift, um den Bildschirm beginnend an der unteren rechten Seite aufzuhebeln. 2. Beginnen Sie, den Bildschirm vorsichtig mit den Händen entlang der linken und rechten Seite der hinteren Bildschirmabdeckung abzuhebeln. 3. Heben Sie die Unterseite des Bildschirms an und schieben Sie sie nach unten, um die Bildschirmhalterungen aus den Schlitzen an der Oberseite der Bildschirmabdeckung zu lösen.
Seite 66 Entfernen und Einbauen von Komponenten...
Seite 67: Entfernen Der Kamera
Schritte 1. Legen Sie den Bildschirm auf eine ebene und saubere Oberfläche. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Rückseite des Bildschirms und schließen Sie die Verriegelung, um das Kabel zu befestigen. 3. Bringen Sie das Klebeband an, mit dem das Bildschirmkabel auf der Rückseite des Bildschirms befestigt ist. 4.
Seite 68: Installieren Der Kamera
5. Entfernen Sie die WLAN-Karte. 6. Entfernen Sie die Bildschirmbaugruppe. 7. Entfernen Sie die Scharnierabdeckungen. 8. Entfernen Sie die Bildschirmblende. 9. Entfernen Sie den Bildschirm. Info über diese Aufgabe Schritte 1. Trennen Sie das Kamerakabel vom Kameramodul. 2. Hebeln Sie die Kamera mithilfe eines Kunststoffstifts vorsichtig von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab. Installieren der Kamera Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 69: Entfernen Des Edp-Kabels
Info über diese Aufgabe Schritte 1. Bringen Sie das Kameramodul mithilfe des Führungsstifts auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe an. 2. Schließen Sie das Kamerakabel am Kameramodul an. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.
Seite 70: Einbauen Des Edp-Kabels
Schritte 1. Ziehen Sie das eDP-Kabel vom Kameramodul ab. 2. Lösen Sie das eDP-Kabel vorsichtig von der hinteren Bildschirmabdeckung. Einbauen des eDP-Kabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des eDP-Kabels und stellen das Verfahren zum Einbauen bildlich dar.
Seite 71 Schritte 1. Befestigen Sie das eDP-Kabel an der hinteren Bildschirmabdeckung. 2. Verbinden Sie das eDP-Kabel mit dem Kameramodul. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein. 3. Bringen Sie die Scharnierabdeckungen 4. Bauen Sie die Bildschirmbaugruppe ein.
Seite 72: Entfernen Der Hinteren Bildschirmabdeckung
Bildschirmrückseite Entfernen der hinteren Bildschirmabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Rufen Sie den Servicemodus auf. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.
Seite 73: Entfernen Des Netzschalters
Schritte Platzieren Sie die hintere Bildschirmabdeckung auf einer sauberen Oberfläche und führen Sie die folgenden Schritte durch, um die hintere Bildschirmabdeckung einzubauen. Nächste Schritte 1. Bauen Sie die Kamera ein. 2. Bauen Sie den Bildschirm ein. 3. Bauen Sie die Bildschirmblende ein.
Seite 74: Einbauen Des Netzschalters
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzschalters und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x2), mit der der Netzschalter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Entfernen Sie den Netzschalter aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 75: Netzschalter Mit Fingerabdruckleser
Schritte 1. Setzen Sie die Netzschalterplatine in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die einzelne Schraube (M2x2) zur Befestigung des Netzschalters an der Handballenstützen- und Tastaturbaugruppe an. Nächste Schritte 1. Installieren Sie die E/A-Platine. 2. Bringen Sie die Bodenabdeckung 3.
Seite 76: Netzschalter Mit Fingerabdruck-Lesegerät Einbauen
Schritte 1. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen das linke Scharnier an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Klappen Sie das Scharnier nach hinten, um auf den Netzschalter mit Fingerabdruck-Lesegerät zugreifen zu können. 3. Entfernen Sie die Schraube (M2x3), mit der der Netzschalter mit Fingerabdruck-Lesegerät an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
Seite 77 Schritte 1. Setzen Sie den Netzschalter mit Fingerabdruck-Lesegerät in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die Schraube (M2x2) wieder an, mit der der Netzschalter mit Fingerabdruck-Lesegerät an der Handballenstützen- und Tastaturbaugruppe befestigt wird. ANMERKUNG: Bei Modellen mit einem Fingerabdruck-Lesegerät müssen Sie beim Einbauen des Netzschalters das Fingerabdruckleser-FPC falten und an der Markierung auf der rechten Seite des Netzschalters ausrichten.
Seite 78: Systemplatine
4. Klappen Sie das linke Scharnier nach hinten und bringen Sie zwei M2,5x5-Schrauben an, um das Scharnier an der Handballenstützen- und Tastaturbaugruppe zu befestigen. Nächste Schritte 1. Installieren Sie die E/A-Platine. 2. Bringen Sie die Bodenabdeckung 3. Beenden Sie den Servicemodus. 4.
Seite 79: Entfernen Der Systemplatine
Entfernen der Systemplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die WLAN-Karte. 6.
Seite 80 Schritte 1. Entfernen Sie die beiden Schrauben (M2.5x5) vom rechten Scharnier und klappen Sie das rechte Scharnier nach oben. 2. Trennen Sie die folgenden Kabel von der Systemplatine: a. Lüfterkabel b. E/A-Platinen-FFC c. Netzadapteranschlusskabel d. Kabel des Fingerabdrucklesers, falls zutreffend e.
Seite 81: Einbauen Der Systemplatine
4. Heben Sie die Hauptplatine vorsichtig von der Handballenstützen- und Tastaturbaugruppe ab. Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 82: Entfernen Des Netzadapteranschlusses
2. Setzen Sie die Schraube (M2x4) wieder ein, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird. 3. Verbinden Sie folgende Kabel mit der Systemplatine: a. Lüfterkabel b. E/A-Platinen-FFC c. Netzadapter-Portkabel d. Kabel des Fingerabdrucklesers, falls zutreffend e. Tastatur-FFC f.
Seite 83: Einbauen Des Netzadapter-Ports
Schritte 1. Entfernen Sie die beiden Schrauben (M2.5x5) vom rechten Scharnier und klappen Sie das Scharnier nach oben. 2. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine. 3. Entfernen Sie das Netzadapteranschlussmodul vom Computer. ANMERKUNG: Der Netzadapteranschluss ist nur durch das rechte Bildschirmscharnier befestigt. Stellen Sie sicher, dass der Netzadapteranschluss nach dem Entfernen des rechten Scharniers nicht aus dem Steckplatz fällt.
Seite 84: Entfernen Der Handballenstützen- Und Tastaturbaugruppe
Schritte 1. Setzen Sie das Netzadapter-Port-Modul in den Steckplatz auf der Handballenstütze ein. 2. Schließen Sie das Kabel des Netzadapters an den Anschluss auf der Systemplatine an. 3. Klappen Sie das rechte Scharnier nach unten und bringen Sie die zwei Schrauben (M2.5x5) an, um es zu befestigen. Nächste Schritte 1.
Seite 85: Einbauen Der Handballenstützen-Tastatur-Baugruppe
14. Entfernen Sie das Touchpad. 15. Entfernen Sie den Netzadapteranschluss. 16. Entfernen Sie die Systemplatine. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Handballenstützen- und Tastaturbaugruppe und stellen das Verfahren zum Einbauen bildlich dar. Schritte Nachdem alle zuvor beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstützen- und Tastaturbaugruppe. Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 86 Schritte Platzieren Sie die Handballenstützen-Tastatur-Baugruppe auf einer ebenen und sauberen Oberfläche und führen Sie die erforderlichen Schritte aus, um die Handballenstützen-Tastatur-Baugruppe zu installieren. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den Netzadapteranschluss. 3. Bauen Sie das Touchpad ein.
Seite 87: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads. Treiber und Downloads...
Seite 88: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
Seite 89: Einmaliges Startmenü
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●...
Seite 90: Navigationstasten
Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.
Seite 91: Übersicht
Nummer, eine 11-stellige numerische Identifikationsnummer des Computers. ● Ownership Tag ● Signierte Firmware-Aktualisierung: Dies hilft, zu überprüfen, dass nur Dell-signierte und -freigegebene BIOS auf dem Computer installiert werden können. Akku Das Akkufeld enthält Informationen zu Akku und Adapter: ● Primärer Akku: Hier können Sie feststellen, ob das System auf dem primären Akku läuft.
Seite 92 Tabelle 6. Seite „BIOS-Übersicht“ (fortgesetzt) Optionen Beschreibung ● Microcode Version ● Intel Hyper-Threading-fähig: Mit diesem Feld können Sie feststellen, ob die CPU Hyper-Threading beherrscht. ● 64-Bit-Technologie: Dieses Feld hilft, die CPU-Architektur zu identifizieren. Speicher Das Feld „Speicher“ enthält Informationen zum Arbeitsspeicher auf dem Computer: ●...
Seite 93: Integrierte Geräte
Tabelle 7. Startkonfiguration: Optionen Beschreibung Startreihenfolge Boot Mode: UEFI only In diesem Abschnitt kann der Benutzer das erste startfähige Gerät auswählen, das der Computer zum Starten des Systems verwenden soll. Es listet alle potenziellen startfähigen Geräte auf. ● Windows Boot Manager (standardmäßig aktiviert) ●...
Seite 94 Tabelle 8. Integrierte Geräte (fortgesetzt) Optionen Beschreibung Uhrzeit In diesem Abschnitt kann der Benutzer die Zeit ändern, die sofort in Kraft tritt. Uhrzeitformat: hh/mm/ss im 24-Stunden-Format. Der Benutzer hat außerdem die Möglichkeit, zwischen 12 Stunden oder 24 Stunden zu wechseln. Kamera Enable Camera Dieser Abschnitt enthält einen Umschaltschalter, mit dem...
Seite 95: Verbindung
Tabelle 9. Storage (fortgesetzt) Optionen Beschreibung and Reporting Technology) auf dem System aktivieren oder deaktivieren kann (standardmäßig deaktiviert). Drive Information Dieser Abschnitt enthält Informationen über die verbundenen und aktiven Laufwerke auf dem Computer. Die folgenden Optionen stehen zur Verfügung: ● M.2 PCIe SSD-0 ○...
Seite 96 (standardmäßig aktiviert). ● Standard: Lädt den Akku mit einer Standardrate vollständig auf. ● ExpressCharge: Der Akku wird mithilfe der Schnellladetechnologie von Dell schneller geladen. ● Hauptsächlich Netzbetrieb: Die Lebensdauer des Akkus für Benutzer, die hauptsächlich ihr System betreiben, während Sie an eine externe Stromquelle angeschlossen sind.
Seite 97 Tabelle 12. Strom (fortgesetzt) Optionen Beschreibung Peak Shift Diese Funktion ermöglicht den Akkubetrieb des Systems während hoher Netzstromverbrauchszeiten. Der Abschnitt enthält einen Umschaltschalter, mit dem der Benutzer diese Funktion aktivieren oder deaktivieren und die Start-/ Endzeiten der Spitzenverschiebung und die Start-/Endzeiten der Spitzenverschiebung der Ladung einstellen kann (standardmäßig ausgeschaltet).
Seite 98: Security (Sicherheit)
Security (Sicherheit) Dieser Abschnitt enthält Sicherheitsdetails und -einstellungen. Tabelle 13. Security (Sicherheit) Optionen Beschreibung TPM 2.0 Security TPM 2.0 Security On Dieser Abschnitt enthält einen Umschaltschalter, um auszuwählen, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) für das Betriebssystem sichtbar ist. (Standardmäßig aktiviert) Attestation Enable (Bestätigen aktivieren) Dieser Abschnitt enthält einen Umschaltschalter, mit dem der...
Seite 99 Tabelle 13. Security (Sicherheit) (fortgesetzt) Optionen Beschreibung Gehäuseeingriffswarnung löschen Dieses Feld enthält einen Umschaltschalter zum Aktivieren oder Deaktivieren von Eingriffen (standardmäßig deaktiviert). SMM Security Mitigation In diesem Abschnitt kann der Benutzer die Schutzfunktionen der UEFI SMM Security Mitigation aktivieren oder deaktivieren (standardmäßig aktiviert).
Seite 100: Recovery Aktualisieren
Tabelle 14. Kennwörter Optionen Beschreibung Admin Password Dieses Feld ermöglicht dem Benutzer das Einrichten, Ändern oder Löschen des Administratorkennworts. System Password Ermöglicht das Einrichten, Ändern oder Löschen des Systemkennworts. NVMe SSD0 Dieses Feld ermöglicht es dem Benutzer, das Speicherlaufwerkskennwort festzulegen, zu ändern oder zu löschen.
Seite 101: Systemverwaltung
Betriebssystemwiederherstellung des Cloud-Services zu starten, wenn das Hauptbetriebssystem mit einer festgelegten Anzahl von Fehlern nicht gestartet werden kann (standardmäßig aktiviert). Dell Auto OS Recovery Threshold Dell Auto OS Recovery Threshold Dieses Feld ermöglicht es dem Benutzer, die Anzahl der fehlgeschlagenen Startversuche durch das System auszuwählen, bevor SupportAssist OS Recovery ausgelöst wird.
Seite 102 Tabelle 16. Systemverwaltung (fortgesetzt) Optionen Beschreibung Asset Tag Dieses Feld bietet den eindeutigen, bis zu 64 Zeichen langen Asset Tag, der vom IT-Administrator festgelegt werden kann. AC Behavior Wake on AC (Einschalten bei Netzstromanbindung) Dieses Feld enthält einen Umschaltschalter, der dem Benutzer ermöglicht, die Funktion zu aktivieren oder zu deaktivieren, in der das System startet, wenn ein Ladegerät erkannt wird (standardmäßig ausgeschaltet).
Seite 103: Verhalten Vor Dem Starten
Tabelle 17. Tastatur (fortgesetzt) Optionen Beschreibung Keyboard Backlight Timeout on AC Dieses Feld ermöglicht es dem Benutzer, den Zeitüberschreitungswert für die Hintergrundbeleuchtung zu definieren, wenn der Netzadapter an den Computer angeschlossen ist. Folgende Optionen stehen zur Verfügung: ● 5 seconds ●...
Seite 104: Virtualisierung
Tabelle 18. Verhalten vor dem Starten (fortgesetzt) Optionen Beschreibung Enable Dock Warning Messages Dieses Feld enthält einen Umschaltschalter zum Aktivieren oder Deaktivieren von Dock-Warnmeldungen (standardmäßig aktiviert). Fastboot Fastboot Dieses Feld ermöglicht dem Benutzer die Konfiguration der Geschwindigkeit des UEFI-Startvorgangs. Folgende Optionen stehen zur Verfügung: ●...
Seite 105: Systemprotokolle
Tabelle 20. Leistung Optionen Beschreibung Multi Core Support Active Cores In diesem Feld kann der Benutzer die Anzahl der aktiven Kerne auf dem Computer konfigurieren. Dies sind die Optionen: ● Alle Cores (standardmäßig ausgewählt) ● 1 ● 2 ● 3 Intel SpeedStep Enable Intel SpeedStep Technology Dieses Feld enthält einen Umschaltschalter zum Aktivieren oder...
Seite 106: Aktualisieren Des Bios Unter Windows
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website www.dell.com/support auf. ● Geben Sie das Service-Tag oder den Express-Servicecode ein und klicken Sie auf Suchen. ● Klicken Sie auf Treiber & Downloads. ● Klicken oder tippen Sie auf Treiber ermitteln und befolgen Sie die Anweisungen auf dem Bildschirm.
Seite 107: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste.
Seite 108: Aktualisieren Des Bios In Linux Und Ubuntu
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
Seite 109: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 22. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
Seite 110: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen.
Seite 111: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
Seite 112 Zeigt den Strom- und Akkuladestatus an. Stetig weiß leuchtend – Netzadapter ist angeschlossen und die Batterie ist zu mehr als 5 % geladen. Gelb – Der Computer läuft im Batteriebetrieb und die Batterie ist zu weniger als 5 % geladen. Off (Aus) ●...
Seite 113 Tabelle 23. LED-Codes (fortgesetzt) Diagnoseanzeigecodes Problembeschreibung Empfohlene Lösungen Fehler der Knopfzellenbatterie Zurücksetzen der CMOS-Batterieverbindung Wenn das Problem weiterhin besteht, tauschen Sie die RTC-Batterie aus. PCI-, Grafikkarten-, Chipfehler Bauen Sie die Systemplatine wieder ein. Recovery Image nicht gefunden Flash mit neuester BIOS-Version Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden.
Seite 114: Ein- Und Ausschalten Des Wlan
Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock) können Sie oder der Servicetechniker die kürzlich eingeführten Systeme Dell Latitude und Precision in bestimmten Kein POST/Kein Start/Kein Strom-Situationen wiederherstellen. Sie können die RTC-Zurücksetzung im ausgeschalteten Systemzustand nur initiieren, wenn das System an den Netzstrom angeschlossen ist.
Seite 115: Umgang Mit Aufgeblähten Lithium-Ionen-Akkus
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
Seite 116: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.

Diese Anleitung auch für:

P112f P112f001 P112f002 P112f003

Dell Vostro 15 3510 Servicehandbuch

Quicklinks

Verwandte Anleitungen für Dell Vostro 15 3510

Inhaltszusammenfassung für Dell Vostro 15 3510

Diese Anleitung auch für:

Inhaltsverzeichnis
