Speichermodule; Entfernen Der Speichermodule - Dell Latitude 5530 Servicehandbuch

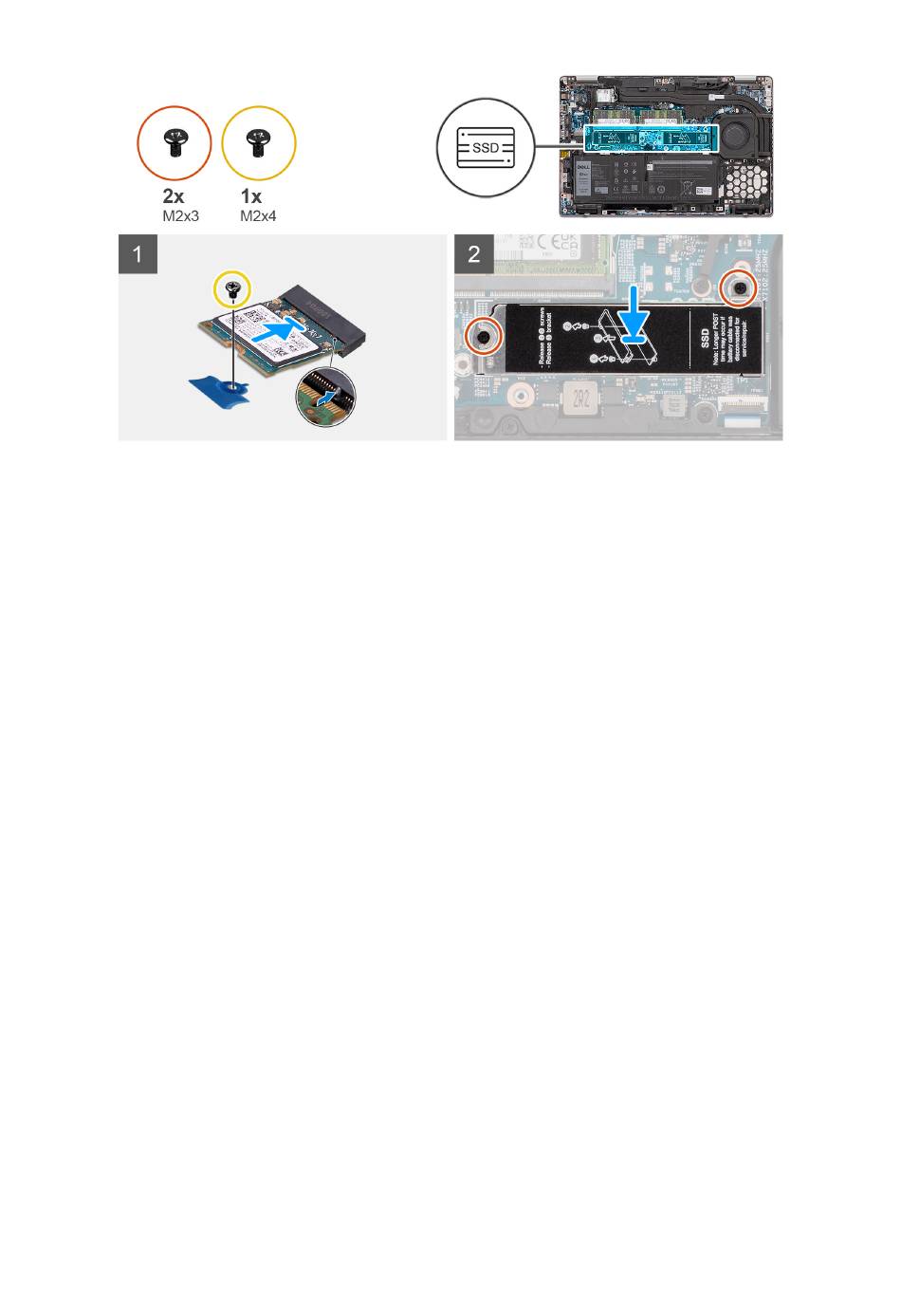

Abbildung 8. M.2-2230-Solid-State-Laufwerk mit Halterung
Schritte
1. Einbauen eines M.2-2230-Solid-State-Laufwerks ohne Halterung:
a. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
b. Schieben Sie das M.2-2230-Solid-State-Laufwerk schräg in den entsprechenden Steckplatz auf der Systemplatine.
c. Bringen Sie die M2x4-Schraube zur Befestigung des M.2 2230-Solid-State-Laufwerks an der Systemplatine wieder an.
2. Einbauen eines M.2-2230-Solid-State-Laufwerks mit Halterung:
a. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
b. Schieben Sie das M.2-2230-Solid-State-Laufwerk schräg in den entsprechenden Steckplatz auf der Systemplatine.
c. Bringen Sie die Schraube (M2x4) an, mit der das Solid-State-Laufwerk an der Systemplatine befestigt wird.
d. Richten Sie die Schraubenbohrungen der Halterung des Solid-State-Laufwerks an den Schraubenbohrungen der Systemplatine
aus.
e. Bringen Sie die zwei M2x3-Schrauben wieder an, um die Halterung für das Solid-State-Laufwerk an der Systemplatine zu
befestigen.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Setzen Sie die microSD-Karte
3. Setzen Sie die SIM-Karte
4. Befolgen Sie die Anweisungen im Abschnitt

Speichermodule

Entfernen der Speichermodule

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die SIM-Karte.
3. Entfernen Sie die microSD-Karte.
4. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Speichermodule und stellen das Verfahren zum Entfernen bildlich dar.
an.
ein.
ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Entfernen und Einbauen von Komponenten 35
