WS302 dient zum Ein- und Ausschalten von el. Anlagen. Als Regler kön-
nen alle Sender aus der WS3xx-Reihe verwendet werden (WS310
Schlüsselanhänger-Fernbedienung, WS320-Sender mit Türkontakt usw.)
Die aktuelle Liste der Sender fi nden Sie unter www.elbock.cz.

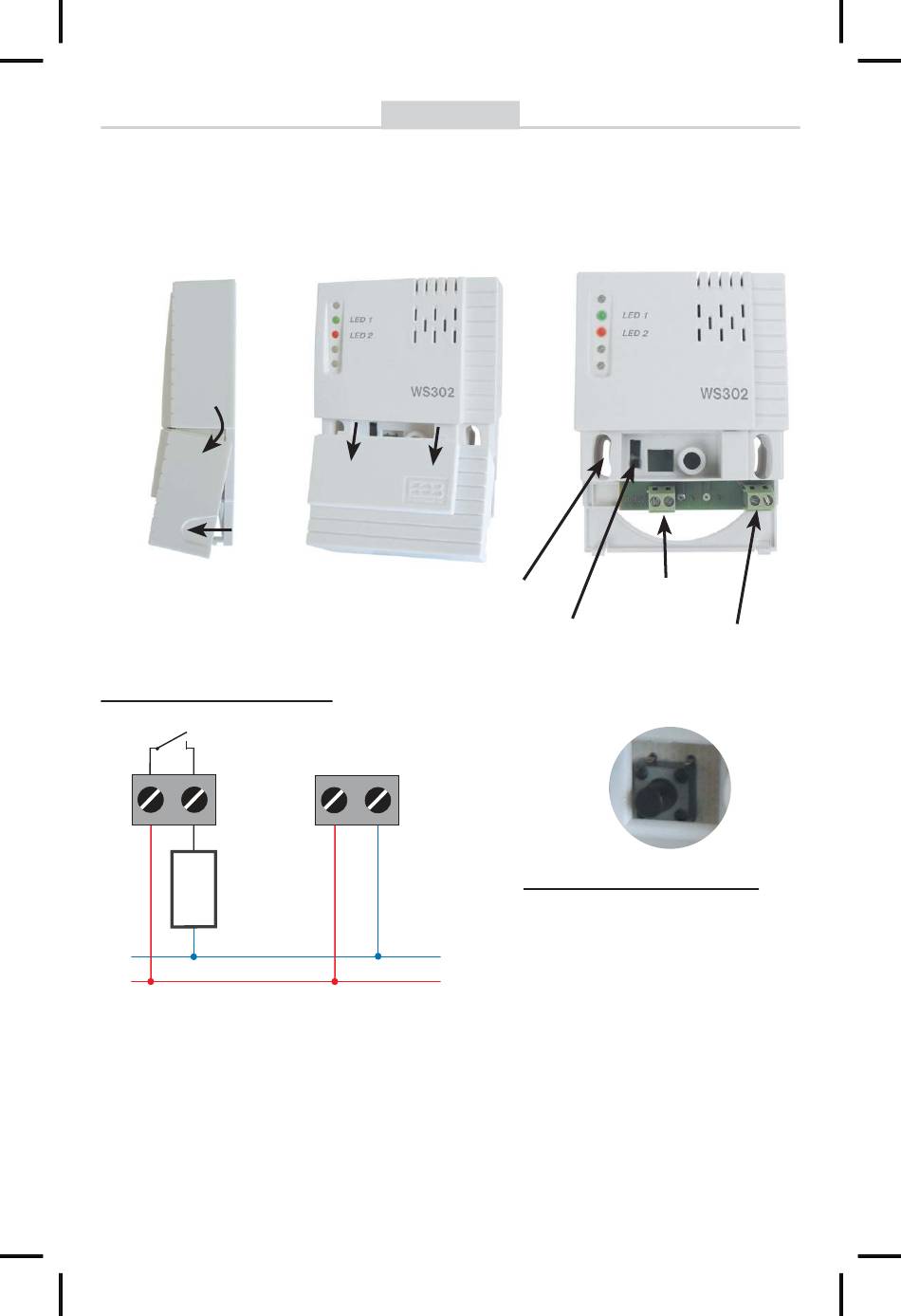

Abb.1
LEITUNGSSCHEMA:
max.
16 A
Das Gerät darf nicht in der Nähe von Kraftfeldern angebracht werden!
Die Montage darf nur von qualifi ziertem Fachpersonal durchgeführt werden.
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
MONTAGE
Abb.2
Öffnungen für
Installationsschrauben
N
L
N
230 V/ 50Hz
L
Nur für Innenräume geeignet!
Abb.3
Ausgangsklemmen
FUNKTIONSTASTE
Abb.4
FUNKTIONSTASTE (R):
KURZES DRÜCKEN (ca.1,5 s)
- Erlernen eines Codes.
LANGES DRÜCKEN (ca. 5 s)
- RESET (Code wird aus dem
Speicher gelöscht – grüne und
rote LED blinken gleichzeitig).
Leitungsklemmen
