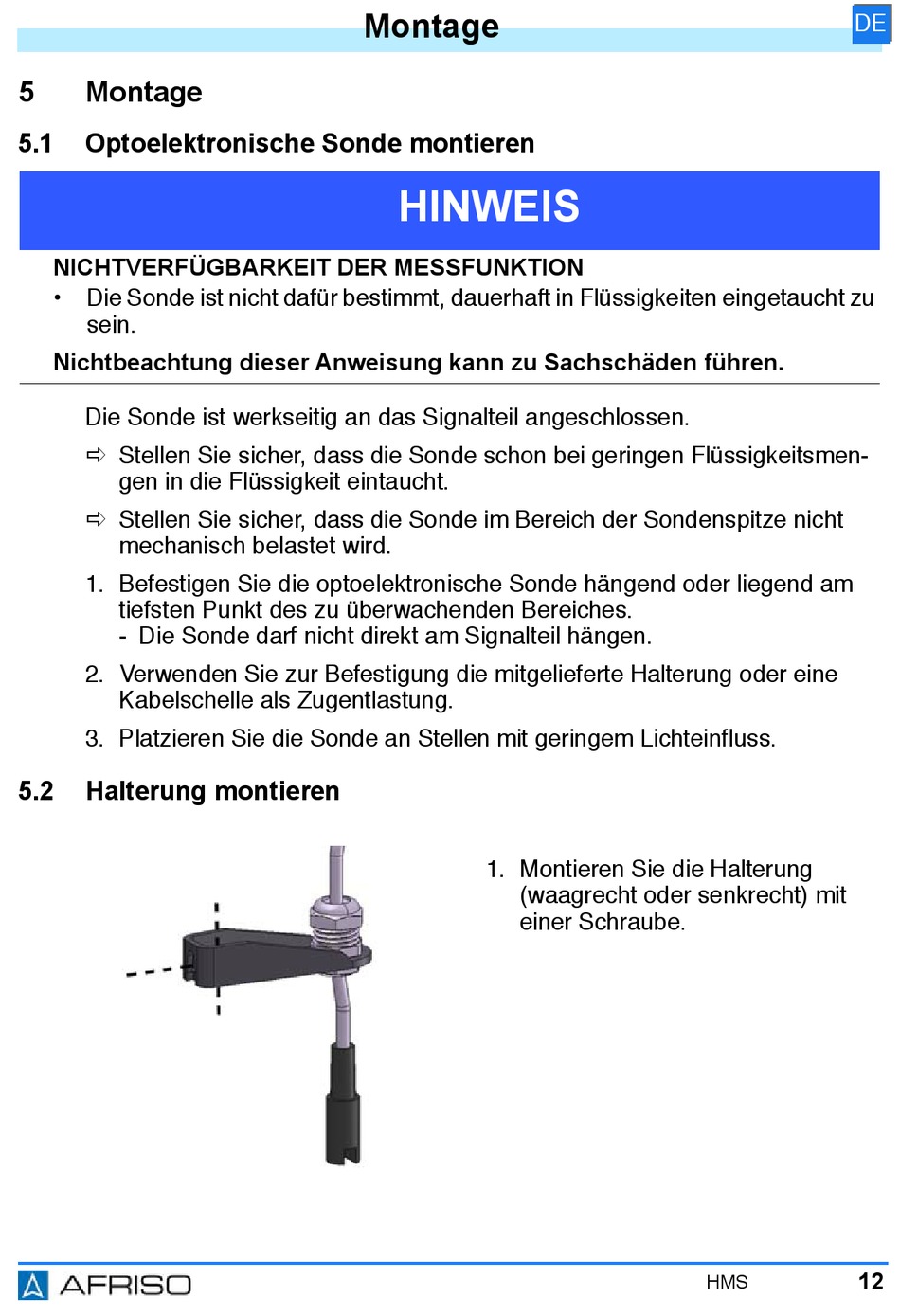

Montage
5.1
Optoelektronische Sonde montieren
NICHTVERFÜGBARKEIT DER MESSFUNKTION
•
Die Sonde ist nicht dafür bestimmt, dauerhaft in Flüssigkeiten eingetaucht zu
sein.
Nichtbeachtung dieser Anweisung kann zu Sachschäden führen.
Die Sonde ist werkseitig an das Signalteil angeschlossen.
Stellen Sie sicher, dass die Sonde schon bei geringen Flüssigkeitsmen-
gen in die Flüssigkeit eintaucht.
Stellen Sie sicher, dass die Sonde im Bereich der Sondenspitze nicht
mechanisch belastet wird.
1. Befestigen Sie die optoelektronische Sonde hängend oder liegend am
tiefsten Punkt des zu überwachenden Bereiches.
- Die Sonde darf nicht direkt am Signalteil hängen.
2. Verwenden Sie zur Befestigung die mitgelieferte Halterung oder eine
Kabelschelle als Zugentlastung.
3. Platzieren Sie die Sonde an Stellen mit geringem Lichteinfluss.
5.2
Halterung montieren
Montage
HINWEIS
1. Montieren Sie die Halterung
(waagrecht oder senkrecht) mit
einer Schraube.
DE
12
HMS
