GRASS Kinvaro T-SLIM - S Bedienungsanleitung

8 7
min. 16mm
12,2
O
O
Montagehinweis Beschlag
min. 4x
Senkkopfschraube ø3,5x13-PZ2
(Würth Art.Nr.: 01863531)
(Bei Montage ist auf einen auf bündigen
Abschluss Schraubenkopf -> Kassette zu
achten, kein Überstand)
bei Adapter-Montage
Senkkopfschraube ø3,5x25-PZ2
5
6
Fräsbild Seitenwand
(siehe Blatt 4)
+2,9 mm
-1,0 mm
Front
Tiefenverstellung
7
FS
2x Senkkopfschraube ø3,5x13-PZ2
Montagehinweis Frontanbindung
(Würth Art.Nr.: 01863531)
Pendellager
4 3
Ansicht auf Front
D1s [Standard] -> D1s =LWK + 2,6
D1a [Anschraubadapter] -> D1a =LWK - 21,4
D2 [Distanz 2] -> D2= FAO + 59,5
2,0mm 2,0mm
Front Seiten.- und
Höhenverstellung
FB
Einsprung =16,8mm (bei max. FAO =22mm)
10,9mm (bei min. FAO = 2mm)
185
Platzbedarf Abdeckung
Leistungsfaktor LF
LF = [Klappengewicht (kg) + 2x Griffgewicht (kg)] x Klappenhöhe (mm)
LF= 250 - 550 -> 2x Beschlag Kraftspeicher 1
LF= 500 - 1100 -> 1x Beschlag Kraftspeicher 1 / 1x Kraftspeicher 2
LF= 1000 - 2250 -> 2x Beschlag Kraftspeicher 3
allgemeine technische Informationen
Spalt = 2
Dämpfung (Dämpfer wechelbar)
Winkelbegrenzung 75°
Frontauflage oben (FAO)
Frontauflage seitlich (FAS)
Frontverstellung 3D
Spalt
Tipmatic
alle Fugen.- und Spaltangaben mit Kantenradius R = 1,0mm
wir empfehlen einen Probeanschlag
Festlager
Index
2
F2 [Fuge oben]
FAO [Frontauflage oben]
Fräsbild Front
(siehe Blatt 4)
F1 [Fuge unten]
F [Fuge]
FAS [Frontauflage seitlich]
FAS min. = 12mm
-> Abschaltung / ja
-> zuschaltbar
-> max. 22mm/min. 2mm
-> min. 12mm
-> siehe Zeichnungsansicht
-> 2,0mm
-> ja (seperate Bestellnummer)
Material-Nr.: (DIN 17007 / DIN EN 10027)
Alternativmaterial:
Wärmebehandlung:
Oberflächenveredelung:
Date: Name:
2018-02-22 Gallasch
Drawn: Schichtstärke:
2018-02-22 Krüdener
Appr.:
Schmierstoff:
Division 4
Data Ownership: Produktspezifikation:
Sämtliche Zeichnungsmaße ohne
Benennung:
Beschichtung (mm)
All Dimensions without plating (mm)
Oberflächen ohne Angabe:
General Surface Roughness
Ra µm
Allgemeintoleranzen: Zeichnungs-Nr.:
General Tolerances
138395
Zeichnungsstatus: Drawing Status Teil Nr. (roh):
Item No. (raw part)
00 2020-01-14 Gallasch 00 Serie
Ersatz für:
Revision Date Name
Replacement for
1
G
F
E
D
C
B
Werksnorm:
Factory Standard
Alternate Material
Heat Treatment
Surface Treatment
+
µm
Coating Thickness -
Lubricant
Product Spezification
Description
A

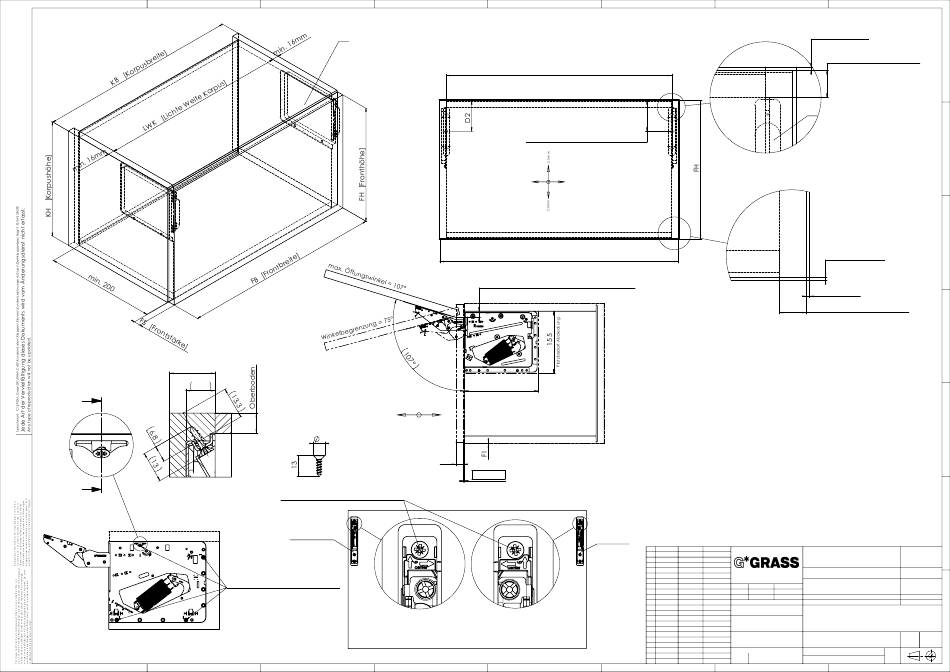

Kinvaro T-SLIM - S
Systemzeichnung
Format: Maßstab:
Drawing Number
Scale
A2 1:4
Blatt:
Page
1/5
