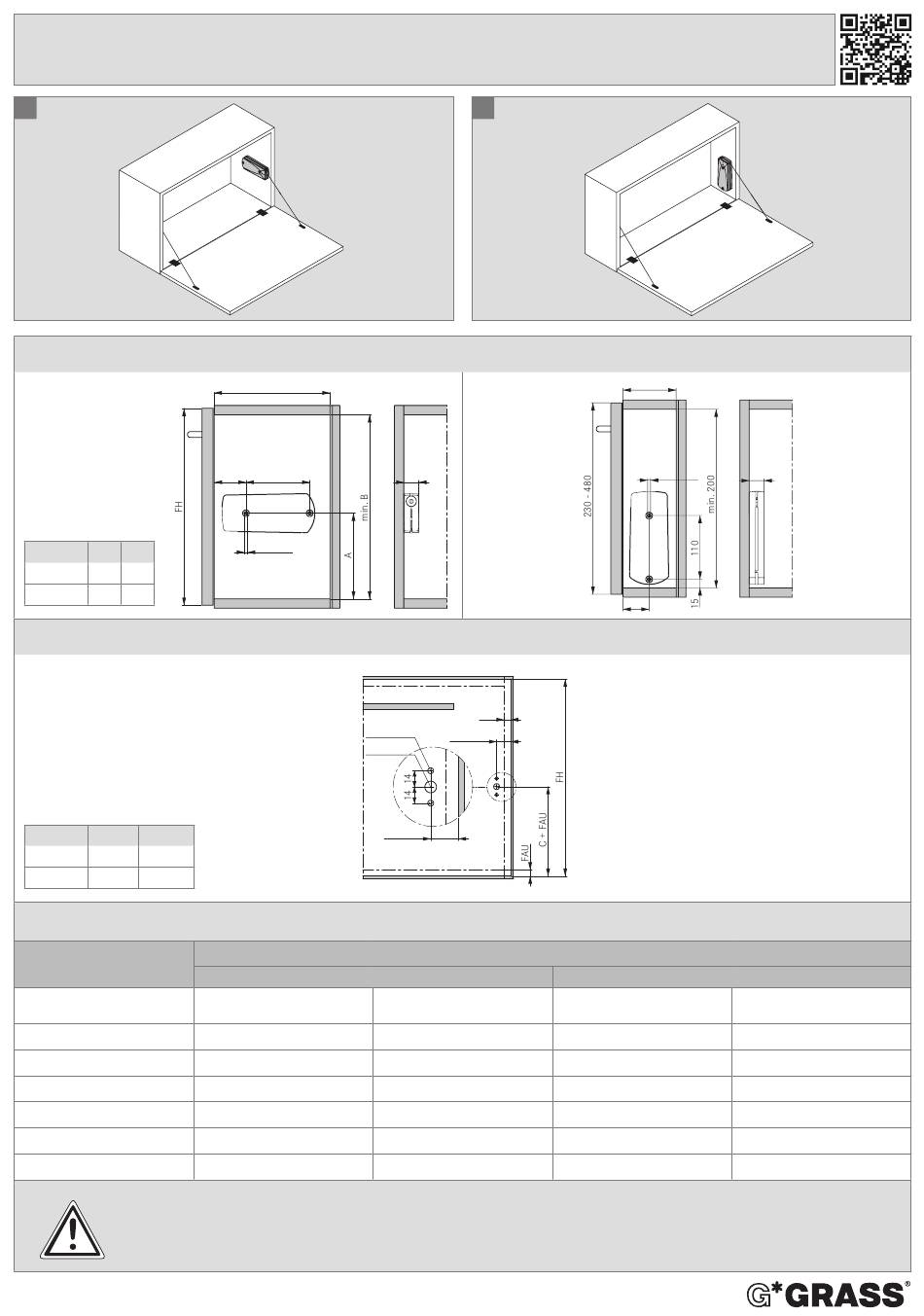

GRASS KINVARO D Planungshinweise

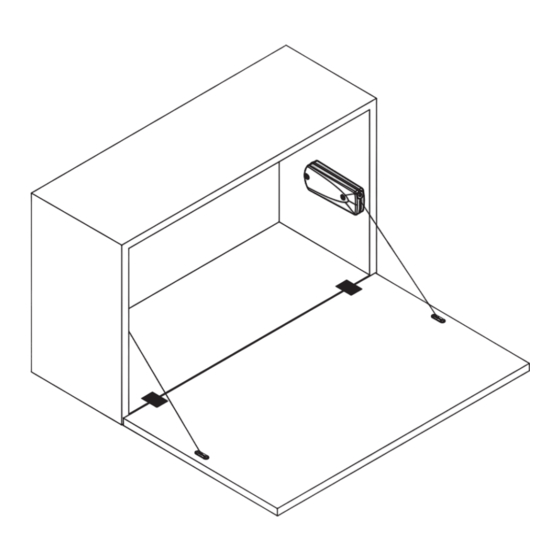

KINVARO D - S
Planungshinweise/Installation information/Instructions de planification/Istruzioni per la progettazione/Indicaciones de planificación
F072135948000 - 10/2017
V1
Seitenbohrungen/Side panel drilling/Perçage lateral/Fortura spalla/Taladro costado
FH A B
200 - 270 135 173
270 - 480 148 186
Türbohrungen/Door drilling/Perçage porte/Fortura anta/Taladro puerta
FH C (V1) C (V2)
200 - 270 123 123
270 - 480 144 123
Tabellen der Türgewichte/Door weight tables/Tables poids des portes/Tabelle pesi anta/Tablones pesos puertas
V1+V2
FH
210 - 270
270 - 330
330 - 380
380 - 430
430 - 460
460 - 480
Das Gewicht und die Position des Griffes können die Leistung des Mechanismus beeinflussen./The weight and the position of the handle
may influence the performance of the mecanism./Le poids de la porte et la position de la poignée sont des facteurs influençant les prestations du
mécanisme./Il peso e la posizione della maniglia possono influenzare le prestazioni del meccanismo./El peso y el posicionamento del tirador pueden
afectar las prestaciones del mecanismo.
www.grass.eu, info@grass.eu
min. 180
55 110
Ø 5 x 12
Ø 5 x 13
Ø 10 x 11
FAS + 13
40N
Kinvaro D
x1
1.7 - 3
1.7 - 3
1.7 - 1.9
1.5 - 1.8
1.2 - 1.7
-
V2
26
FAS
FAS + 13
Feder/Spring/Ressort/Molla/Muelle
Kinvaro D
x2
3.9 - 4.5
3.3 - 4.5
3.2 - 3.5
2.7 - 3.3
2.5 - 3.1
-
min. 82
Ø 5 x 12 26
45
60N
Kinvaro D
x1
3.1 - 4
3.1 - 4
2.9 - 3.5
2.5 - 3.3
2.3 - 3.3
2.2 - 2.8
Kinvaro D
x2
7.5 - 8
6.1 - 7.4
5.1 - 6.8
4.8 - 6.6
4.6 - 6
4.4 - 5.3
