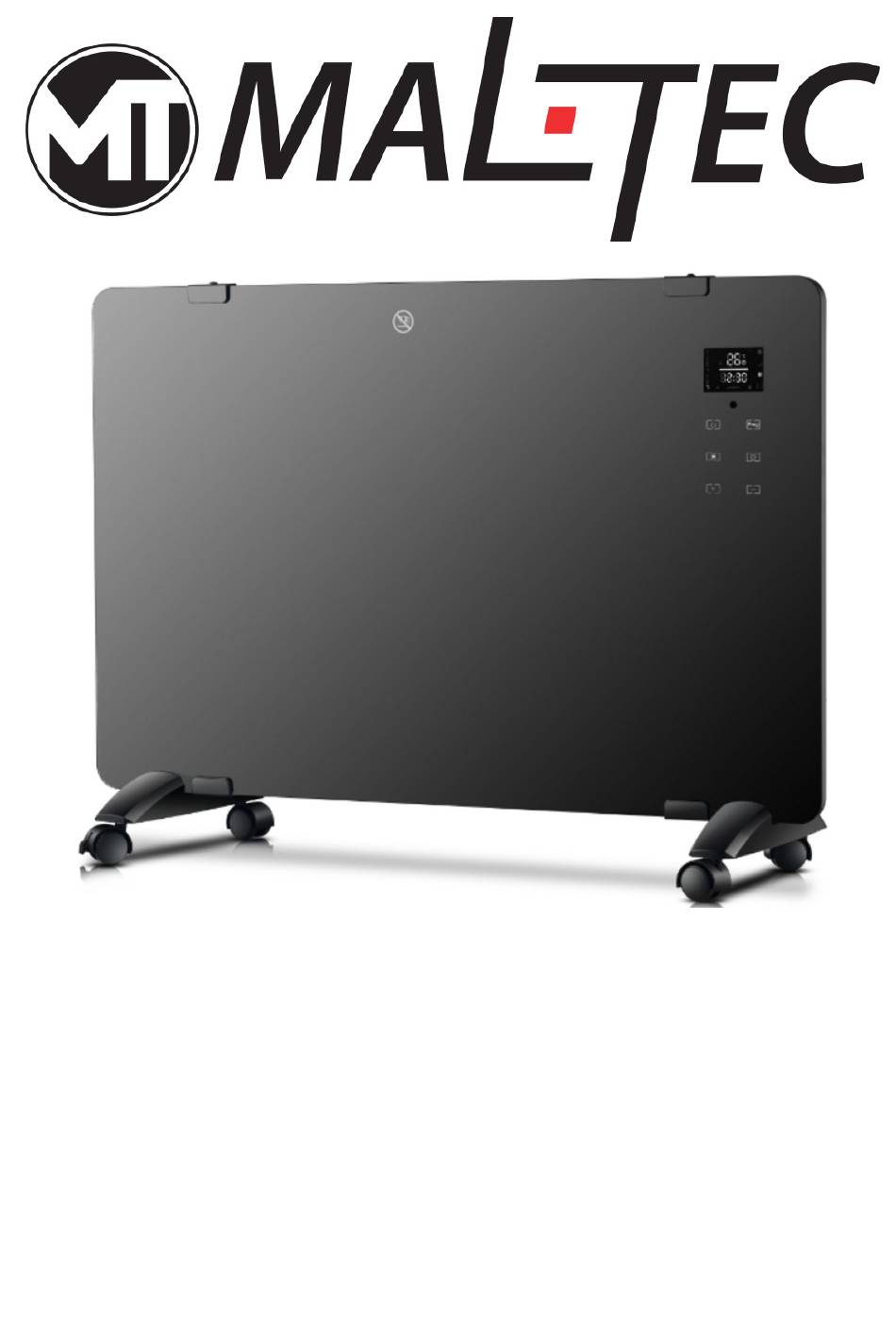

- Seite 1 Grzejnik Konwektor Szklany CH5000DW WiFi Instrukcja Obsługi...
-
Seite 2: Zasady Bezpieczeństwa
Prosimy o dokładne zapoznanie się z niniejszą instrukcją przed użyciem, należy ją przechowywać w bezpiecznym miejscu. Prosimy o uważne przeczytanie niniejszej instrukcji obsługi przed użyciem produktu. Zasady bezpieczeństwa Obsługa i konserwacja 1. Osoby nieupoważnione inne niż personel konserwacyjny nie mogą naprawiać ani modyfikować... -
Seite 3: Parametry Techniczne
Schemat Struktury A: Wyświetlacz B: Panel przedni C: Stopa D: Części montowane na ścianie E: Panel tylny Parametry techniczne Model MalTec Grzejnik Konwektor Szklany CH5000DW WiFi Napięcie 220-240 V AC Częstotliwość 50/60 Hz 1800-2000W Instalacja nóżek 1. Obróć maszynę do góry nogami, wyjmij trzy śruby ST4 * 12 i nóżki dostarczone z urządzeniem. - Seite 4 Sposób montażu na ścianie Należy pamiętać, że ten produkt musi być zainstalowany co najmniej 15 cm od podłogi i 50 cm od sufitu. Wykonaj następującą operację montażu na ścianie: 1. Wywierć dwa otwory (model 2000 W z rozstawem 550 mm; model 1500 W z rozstawem 420 mm) 2.
-
Seite 5: Instrukcja Obsługi
Instrukcja obsługi 1. Panel kontrolny 2. Wyświetlacz 3. Użytkowanie 1. Pierwsze użycie a) Tryb Wi-Fi: podłącz zasilanie i włącz grzejnik za pomocą przycisku. Po włączeniu zasilania rozlega się dźwięk „opadania”, wskazujący, że zasilanie jest podłączone, a na ekranie nie ma żadnego obrazu. Długie naciśnięcie „ ”... - Seite 6 b) Tryb normalny: podłącz zasilanie i włącz grzejnik za pomocą przycisku. Po włączeniu wyłącznika zasilania rozlega się dźwięk „opadania”, wskazujący, że zasilanie jest podłączone, a na ekranie nie ma żadnego obrazu. Naciśnij „ ”, aby włączyć grzejnik, a następnie naciśnij „ ”, aby wyświetlić...
- Seite 7 niż 5°C, grzejnik automatycznie włączy ogrzewanie na niskim biegu do momentu wyłączenia temperatury otoczenia i podgrzania jej powyżej lub równej 9°C, następnie powrót do trybu czuwania. Funkcja blokady dostępu dzieci: Naciśnij jednocześnie przyciski „ ” i „ ” i przytrzymaj je przez 3 sekundy.
-
Seite 8: Pilot Zdalnego Sterowania
Pilot zdalnego sterowania 1. Pilot jest używany tylko w trybie normalnym włącz lub wyłącz grzejnik przełączanie trybu, tak samo jak klawisz „ ”. klawisz funkcyjny otwierania okna. włączaj lub wyłączaj regularnie i ustaw długość czasu, tak samo jak przycisk „ ”. -
Seite 9: Środki Ostrożności
Środki ostrożności 1. Przeczytaj instrukcję produktu przed użyciem nagrzewnicy i postępuj zgodnie ze wskazówkami zawartymi w tej instrukcji. 2. Podczas korzystania z grzejnika należy go ustawić stabilnie, nie przewracać ani nie przechylać urządzenia w trakcie jego użytkowania. 3. Nie używaj maszyny w pobliżu łatwopalnych i wybuchowych przedmiotów lub w podobnym środowisku. - Seite 10 Deklaracja CE Malis sp. z o.o. sp. k. Deklaruje że urządzenie MalTec Grzejnik Konwektor Szklany CH5000DW WiFi spełnia wszelkie wymogi dotyczące dyrektywy LVD 2014/35/EU, EC 2014/30/EU oraz spełnia następujące standardy: EN 60335-2-30:2009+A11:2012 EN 55014-1:2017 EN 60335-1:2012+AC:2014+A11:2014+A13:2017 EN 55014-2:2015 EN 62233:2008...
- Seite 11 Glass Panel Heater CH5000DW WiFi Instruction Manual...
-
Seite 12: Safety Rules
Please read this instruction manual carefully before using the product Safety rules Operation and maintenance 1. Non-professionals or unauthorized maintenance personnel are not allowed to repair or modify the machine. 2. When the power cord is worn/ knotted or the plug is damaged, stop using it immediately, the power cord must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. -
Seite 13: Technical Parameters
Structure diagram A: Display-board B: Front panel C: Foot D: Wall-mounted parts E: Back panel Technical Parameters Product model CHX-20GR-B WIFI Rated voltage 220-240 V AC Rated frequency 50/60 Hz Rated power 1800-2000 W Foot installation 1. Turn the machine-body upside down, take out the three ST4 * 12 screws and feet supplied with the appliance. - Seite 14 Wall mounting method Please note that this product must be installed at least 15 cm from the floor and 50 cm from the ceiling. Perform the following wall mount operation. Drill two holes (2000W model with spacing 550 mm; 1500W model with spacing 420 Insert the supplied anchors (with a diameter of 8mm and depth of 40mm) in the holes, then use a screwdriver to tighten in screws with anchors, screws must protrude 6mm from the anchor head, finally hang the product in the hook holes on...
- Seite 15 Operation Instructions 1. Control panel 2. Display 3. Use instructions 1.First use Wifi mode :The heater plugs in the power supply and turns on the power switch. After turning on the power switch, a "drop" sound is issued, indicating that the power supply is connected and there is no display on the screen.
- Seite 16 on the heater, and then press “ ” to display as: 1. Heated 2. Day of the week 3. Mode 4. Room temperature 5. Time The default time of the system is 12:30 on Sunday and the temperature is set to 25 °C.， 2.If you want to switch mode, press "...
- Seite 17 5.1 Long press " " 3 seconds to open the weekly timing mode, " " in the display light up, into the weekly timing mode; 5.2 In weekly mode, press the " " button once, and the number "1" of the week displayed on the display will start to flash.
-
Seite 18: Remote Control Operation
Remote control operation 1. Remote control is only used in normal mode Key, turn the heater on or off Key, toggle the mode, same as the " " key. Key, open window function key . Key, turn it on or off regularly, and set the length of time, the same as the " "... -
Seite 19: Cleaning And Maintenance
CE declaration Malis sp. Zoo. sp. k. Declares that the MalTec CH5000DW WiFi Glass Convector Heater meets all the requirements of the LVD 2014/35 / EU, EC 2014/30 / EU directive and meets the following standards:... - Seite 20 Glaskonvektor CH5000DW WiFi Bedienungsanleitung...
- Seite 21 Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie an einem sicheren Ort auf. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden. Sicherheitsregeln Betrieb und Wartung 1. Unbefugte Personen mit Ausnahme des Wartungspersonals dürfen das Gerät nicht reparieren oder verändern.
- Seite 22 3. Temperaturregelung im Bereich von 10-49ºC 4. drei Modi zur Auswahl 5. Sieben-Tage-Smart-Programmiermodus Strukturdiagramm A: Display und Bedienfeld B: Frontfläche C: Standfuß D: Wandmontageteilen E: Hinterfläche Technische Daten Modell MalTec Glaskonvektor CH5000DW WiFi Spannung 220-240 V AC Frequenz 50/60 Hz Heizleistung 1800-2000W 22/29...
- Seite 23 Montage der Standfüße 1. Drehen Sie das Gerät auf den Kopf, entfernen Sie die drei Schrauben ST4 * 12 und die mitgelieferten Standfüße. 2. Bringen Sie die Schraubenlöcher in den Füßen mit den Befestigungslöchern an der Unterseite des hinteren Gehäuses in Übereinstimmung, führen Sie dann die Schrauben durch die runden Löcher in den Füßen und ziehen Sie die Schrauben fest.
-
Seite 24: Bedienungshinweise
Schraubendreher fest, die Schrauben müssen 6 mm aus dem Ankerkopf herausragen, hängen Sie schließlich das Produkt in die Hakenlöcher auf der Rückseite ein. Hinweis: Vergewissern Sie sich vor dem Bohren, dass sich keine Drähte oder andere Rohrleitungen unter der Wand befinden, um Schäden an den Rohren zu vermeiden. Bedienungshinweise 1. - Seite 25 2. Display 3. Verwendung 1. erste Verwendung a) Wi-Fi-Modus: Schließen Sie den Strom an und schalten Sie das Heizgerät mit der Taste ein. Wenn das Gerät eingeschaltet wird, ertönt ein "tropfender" Ton, der anzeigt, dass das Gerät angeschlossen ist, und es wird kein Bild auf dem Bildschirm angezeigt.
- Seite 26 2. Wenn Sie den Modus ändern möchten, drücken Sie erneut „ ”, Sie können verschiedene Modi wählen: Komfortmodus, Ökomodus und Frostschutzmodus; Jedes Mal, wenn Sie „ ”, drücken, schalten Sie einmal um und schleifen nacheinander; Drücken Sie „ ” 3 Sekunden, um den Modus zur Erkennung offener Fenster zu öffnen. Wenn in diesem Modus die Umgebungstemperatur innerhalb von 10 Minuten um 5 Grad sinkt, wird davon ausgegangen, dass der Benutzer ein Fenster geöffnet hat, und die Heizung hört auf zu heizen und geht in den Standby-Modus.
- Seite 27 Woche eingestellt haben, drücken Sie erneut die Taste „ ”, die Nummer der Anzeigeperiode beginnt zu blinken, Sie können die Taste „ ” oder „ ” drücken, um die Zeitperiode einzustellen, der Tag kann auf 6 Perioden eingestellt werden; Drücken Sie erneut die Taste „...
- Seite 28 Fernbedienung 1. Die Fernbedienung wird nur im normalen Modus verwendet. Taste, Heizgerät ein- oder ausschalten Taste, schaltet den Modus um, wie die „ ”-Taste Taste, Erkennung offener Fenster Taste, regelmäßig ein- oder ausschalten und die Zeitdauer einstellen, ebenso wie die Taste „ ”.
- Seite 29 Originalverpackungsbeutel, um das Gerät an einem trockenen Ort zu lagern. EU-Konformitätserklärung Malis sp. z o.o. sp. k. [GmbH & Co. KG] erklärt, dass das Gerät MalTec Glaskonvektor CH5000DW WiFi alle Anforderungen der Richtlinie LVD 2014/35/EU, EC 2014/30/EU und der folgenden Normen erfüllt:...
