- Seite 1 Installations- und Betriebsanleitung für CP6906-0001-0000 “Economy”-Einbau-Control-Panel mit DVI/ USB-Extended-Anschluss Version: 1.0 Datum: 19.01.2017...
-
Seite 3: Inhaltsverzeichnis
2.4.3 USB-Eingang (X104) 2.4.4 USB-E-Eingang (X105) 2.4.5 DVI-E-Eingang (Digital Visual Interface-Extended) (X106) 2.4.6 Masseverbindung Anschlusskits 2.5.1 Anschlusskits DVI-E/ USB-E-Verbindung für CP6906, optional 3 Installation Transport und Auspacken 3.1.1 Transportieren 3.1.2 Auspacken 4 Montage Einbau in die Schaltschrankwand 4.1.1 Vorbereitung der Schaltschrankwand 4.1.2... - Seite 4 Entsorgung 6 Hilfe bei Störungen 7 Abmessungen 8 Technische Daten 9 Anhang Service und Support 9.1.1 Beckhoff Service 9.1.2 Beckhoff Support 9.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada...
-
Seite 5: Vorwort
Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CP6906... -
Seite 6: Erklärung Der Sicherheitssymbole
Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, können Personen geschädigt werden. VORSICHT Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Umwelt oder Geräte geschädigt werden. Achtung Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Hinweis CP6906... -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Beim Ein- und Ausbau von Komponenten muss die Versorgungsspannung Achtung abgeschaltet sein. Durch Montagearbeiten im Control-Panel kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen • wenn Control-Panel-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. CP6906... -
Seite 8: Sorgfaltspflicht Des Betreibers
Bei Störungen am Control-Panel kann anhand der Liste im Abschnitt Hilfe bei Störungen ermittelt werden, welche Maßnahmen einzuleiten sind. 1.4.3 Anforderungen an das Bedienungspersonal Jeder Benutzer des Control-Panels muss diese Betriebsanleitung gelesen haben und alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. CP6906... -

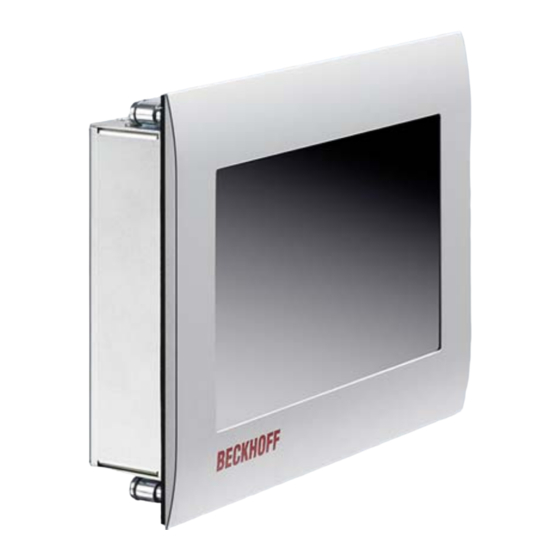

Seite 9: Produktbeschreibung
über ein 7-Zoll-Touchscreen-Display. Ideal kombiniert mit den kompakten Embedded-PCs der CX-Baureihe oder den Industrie-PCs vom Typ C6xxx ergibt sich so ein preiswertes PC-/Panel- System. Das CP6906 wird mit einem 24-V-Netzteil geliefert. Die integrierte DVI/USB-Extended- Technologie ermöglicht das Absetzen des Panels bis zu 50 m vom PC entfernt. -
Seite 10: Bestimmungsgemäße Verwendung
Produktbeschreibung 2.2 Bestimmungsgemäße Verwendung Das Control Panel CP6906 ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. In ein Stahlblech-Gehäuse mit Aluminium-Front ist ein TFT-Display mit Touchscreen eingebaut. Der Einbau erfolgt in die Front von Schaltschränken. Explosionsgefahr! Das Control-Panel darf nicht im Explosionsgefährdeten Bereich eingesetzt werden. -
Seite 11: Schnittstellen
5m, beim Anschluss des Panels ab 5m die USB1.1-Norm. Signal Signal 2.4.3 USB-Eingang (X104) X104 USB Typ-B Leiterplatten-Montage (FCI 61729-0010B USB Receptacle B-Type) Mit dem USB Eingang (X104, Stecker-Typ B) wird das Control-Panel mit dem Industrie-PC verbunden. Unterstützt wird die USB2.0-Norm. Signal Signal CP6906... -
Seite 12: Usb-E-Eingang (X105)
Control-Panel. Unterstützt wird der rein digitale Teil (DVI-D). Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser Kabellänge kommt das Grafiksignal nur stark verfälscht am Control-Panel an. Im Control-Panel CP6906 wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der Industrie-PC benötigt einen herkömmlichen DVI-Ausgang. -
Seite 13: Anschlusskits
Produktbeschreibung 2.5 Anschlusskits Mit dem Control-Panel wird ein 5-poliger Stromversorgungsstecker ausgeliefert. Optional sind fertig konfektionierte Anschlusskits für die DVI-E/ USB-E-Verbindung verfügbar. 2.5.1 Anschlusskits DVI-E/ USB-E-Verbindung für CP6906, optional Folgende Anschlusskits sind verfügbar: Anschlusskit DVI-E/ USB-E-Verbindung C9900-K513 Anschlusskit 3 m für CP6906, bestehend aus:... -
Seite 14: Installation
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP6906... -
Seite 15: Montage
Montage 4 Montage Das Control-Panel CP6906 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). 4.1 Einbau in die Schaltschrankwand 4.1.1 Vorbereitung der Schaltschrankwand Die Schaltschrankwand muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessungen des Control-Panels ausgestattet werden (siehe Kapitel Abmessungen). -
Seite 16: Befestigung Des Control-Panels
Sie dem Kapitel Abmessungen, die Wandstärke kann von 1 mm bis 5 mm betragen. 1. Setzen Sie das Control-Panel in den Ausschnitt. 2. Lösen Sie die Klemmhebel mit einem 2,5 mm Innensechskantschlüssel. 3. Klappen Sie die Klemmhebel zur Seite. 4. Ziehen Sie die Schrauben wieder fest. CP6906... -
Seite 17: Montage Des Versorgungskabels
Einsetzen der Steckerleiste Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungsgehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab. Befestigung des Gehäuse-Oberteils Befestigen Sie das Oberteil des Zugentlastungsgehäuses, indem Sie es auf das Unterteil aufrasten. CP6906... -
Seite 18: Control-Panel Anschließen
Erdungsverbindungen leiten Störungen ab, die über externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen werden. Verbinden Sie daher den Erdungspunkt am Control- Panel (siehe Kapitel Masseverbindung) niederohmig mit dem zentralen Erdungspunkt der Schaltschrankwand, in die das Control-Panel eingebaut wird. CP6906... -
Seite 19: Betrieb
Beschädigung des Touch Screens Der Touch Screen darf nur mit dem Finger oder mit dem Touch Screen-Stift bedient werden. Der Bediener darf speziell geeignete Handschuhe tragen, aber es dürfen Achtung keine harten Partikel wie Metallspäne, Glassplitter oder andere am Handschuh haften. CP6906... -
Seite 20: Instandhaltung
Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden: • Gehäuseteile (Polycarbonat, Polyamid (PA6.6)) können dem Kunststoffrecycling zugeführt werden. • Metallteile können dem Metallrecycling zugeführt werden. • Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend der nationalen Elektronik-Schrott-Verordnung zu entsorgen. CP6906... -
Seite 21: Hilfe Bei Störungen
Fehlende Stromversorgung des Kabel für die Stromversorgung Control-Panels/ Industrie-PCs prüfen Kabel nicht angeschlossen Kabel richtig anschließen. Beckhoff Service anrufen Industrie-PC bootet, Software wird Fehlerursache liegt bei der Software Rufen Sie den Maschinen- gestartet, aber Steuerung arbeitet oder bei Anlagenteilen außerhalb oder Softwarehersteller an. -
Seite 22: Abmessungen
Abmessungen 7 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung Alle Abmessungen in mm. Ansicht von vorne Seitenansicht Ansicht von hinten mit Einbau-Ausschnitt CP6906... -
Seite 23: Technische Daten
Das Control-Panel darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Pixelfehler Pixelfehler im TFT-Display sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Produktbezeichnung CP6906 Abmessungen (B x H x T) siehe Kapitel Abmessungen Gewicht ca. 0,9 kg Versorgungsspannung 24 V (20,4 –... -
Seite 24: Anhang
Anhang 9 Anhang 9.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 9.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 25: Zulassungen Für Usa And Kanada
Technische Veränderungen an dem Gerät können zum Verlust der FCC Zulassung führen. Hinweis 9.4 FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet die Klasse A Grenzwerte für Abstrahlungen wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden nicht. CP6906...
