Laufwerkhalterung Installieren - Lenovo ThinkSystem DA240 Konfigurationsanleitung

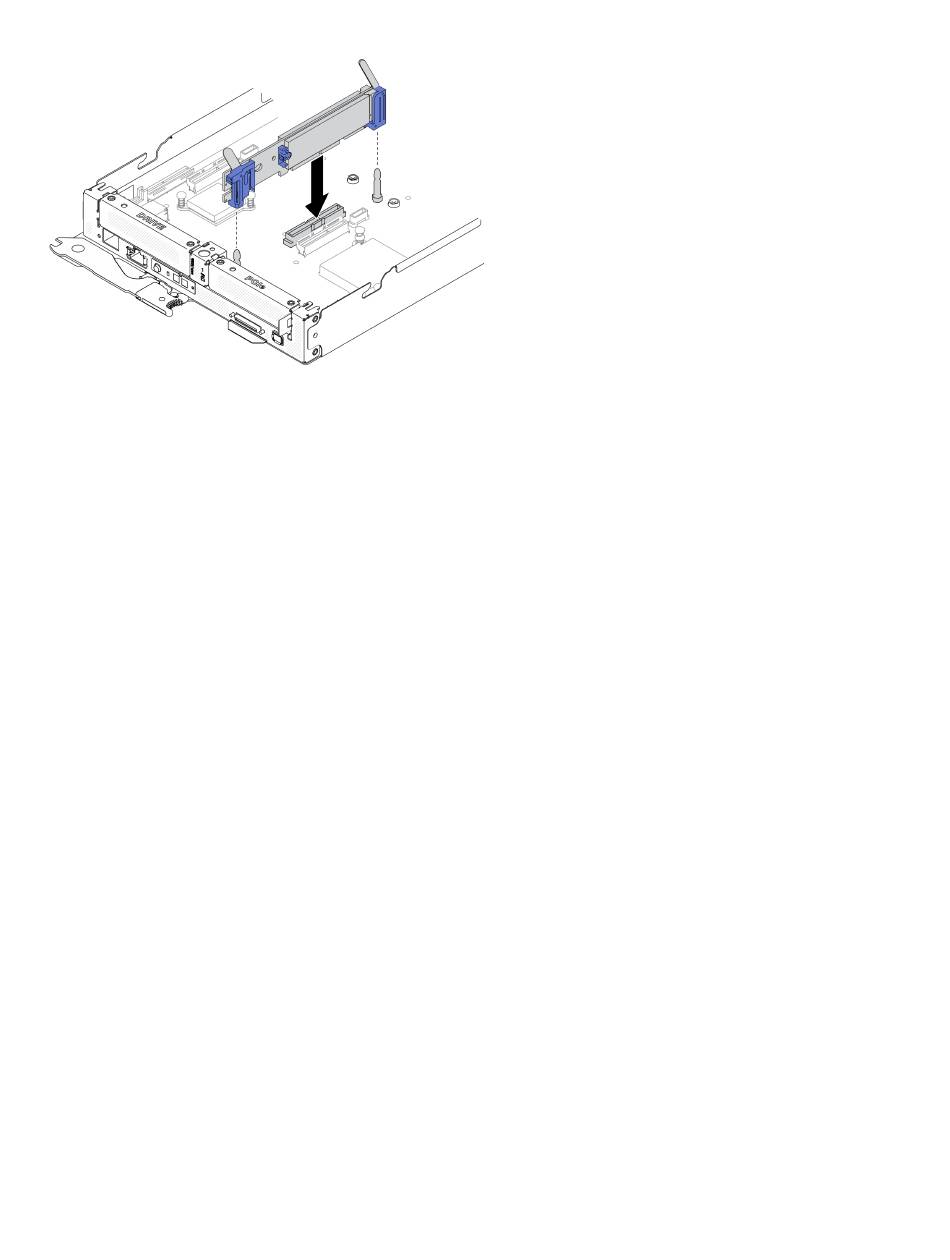

Abbildung 39. Installieren der M.2-Rückwandplatine
Schritt 1. Richten Sie die Öffnungen an der Unterseite der blauen Kunststoffträger an jedem Ende der M.2-
Rückwandplatine mit Führungsstiften auf der Systemplatine aus. Setzen Sie dann die
Rückwandplatine in den Anschluss auf der Systemplatine ein. Drücken Sie die M.2-
Rückwandplatine nach unten, um sie vollständig einzusetzen.

Laufwerkhalterung installieren

Verwenden Sie diese Informationen, um die Laufwerkhalterung zu installieren.
Zu dieser Aufgabe
Achtung: Lesen Sie die
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
DsSgQ7SWFAPzJ58fh7vt2P
Vorgehensweise
Anmerkungen: Stellen Sie sicher, dass die folgenden Komponenten installiert sind, bevor Sie die
Laufwerkhalterung installieren:
• Zwei 7-mm-Rückwandplatinen für 2,5-Zoll-SATA/NVMe-Laufwerke oder eine 15-mm-Rückwandplatine
für 2,5-Zoll-NVMe-Solid-State-Laufwerke
• Der korrekte SATA- oder NVMe-Abstandshalter entsprechend dem/den Laufwerktyp(en), den/die Sie in
der Laufwerkhalterung installieren werden (siehe „SATA- und NVMe-Abstandshalter austauschen" in der
ThinkSystem DA240 Gehäusetyp 7D1J und ThinkSystem SD630 V2 Rechenknotentyp 7D1K
Konfigurationsanleitung)
Schritt 1. Befolgen Sie die entsprechenden Verfahren zum Installieren einer 7-mm- oder 15-mm-
Laufwerkhalterung.
Installieren einer 7-mm-Laufwerkhalterung:
a. Richten Sie den Haken und den Führungsstift am hinteren Ende der Laufwerkhalterung wie
dargestellt an den Kerben am SATA/NVMe-Abstandshalter und am Rechenknotenrahmen
aus. Senken Sie dann die Laufwerkhalterung in den Rahmen ab, bis Haken und Führungsstift
einrasten.
