Element
Beschreibung
ECHOMAP Ultra Gerät
GPS-Antenne
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel

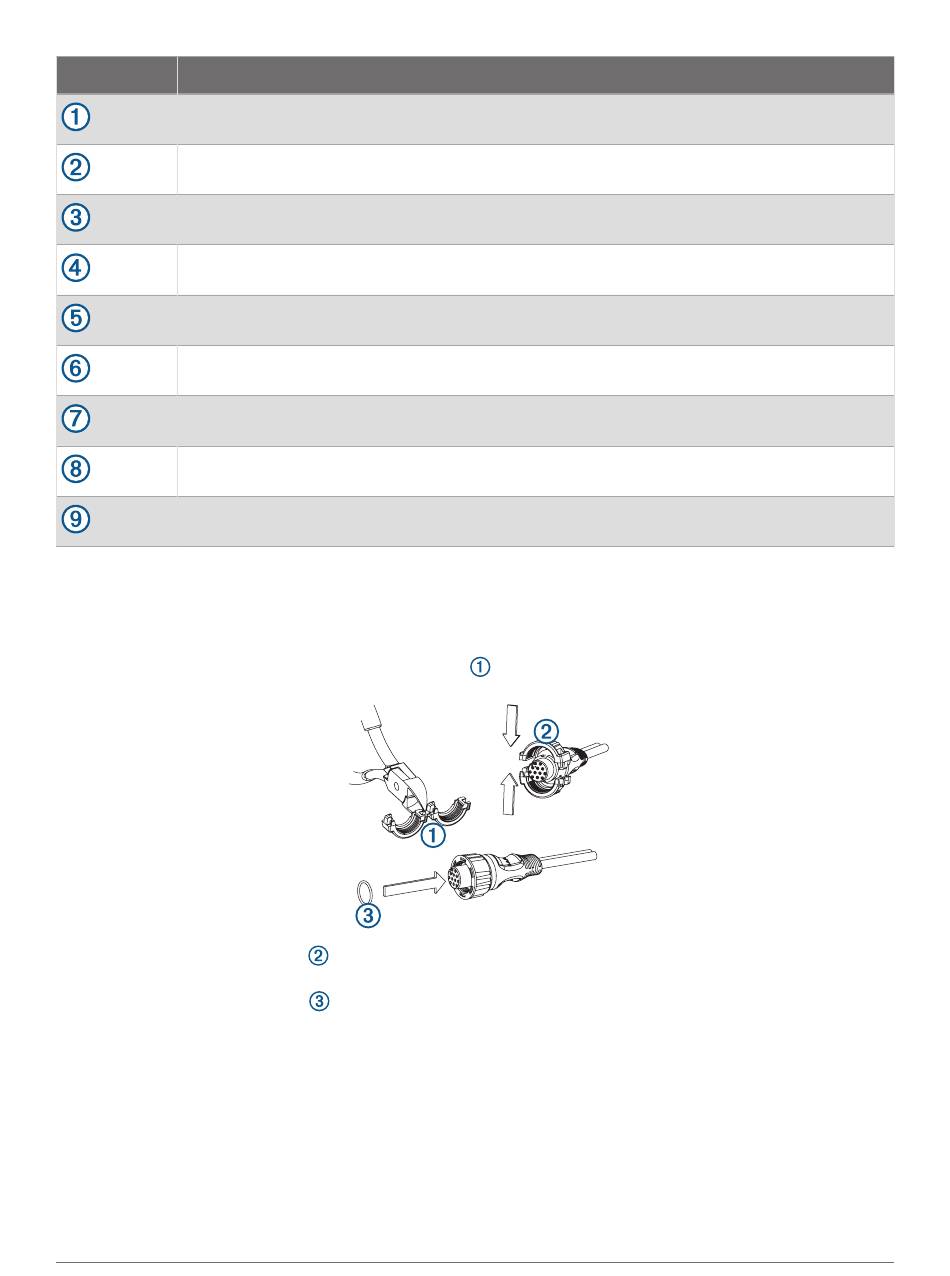

Installieren von Sicherungsringen auf den Kabeln
Zum Erleichtern der Verlegung der Kabel sind einige Sicherungsringe separat von den Kabeln verpackt. Wenn
Sie ein Kabel installieren, an dem werkseitig kein Sicherungsring montiert ist, müssen Sie den geteilten
Sicherungsring am Kabel installieren, um eine sichere Verbindung zu gewährleisten.
1 Trennen Sie die beiden Hälften des Sicherungsrings
2 Richten Sie die beiden Hälften
bis sie hörbar einrasten.
3 Bringen Sie den Dichtungsring
4 Nachdem Sie das Kabel mit dem Anschluss verbunden haben, drehen Sie den Sicherungsring im
Uhrzeigersinn, um ihn anzuziehen.
.
des Sicherungsrings über dem Kabel aus und drücken Sie sie zusammen,
am Steckerende an.
7
