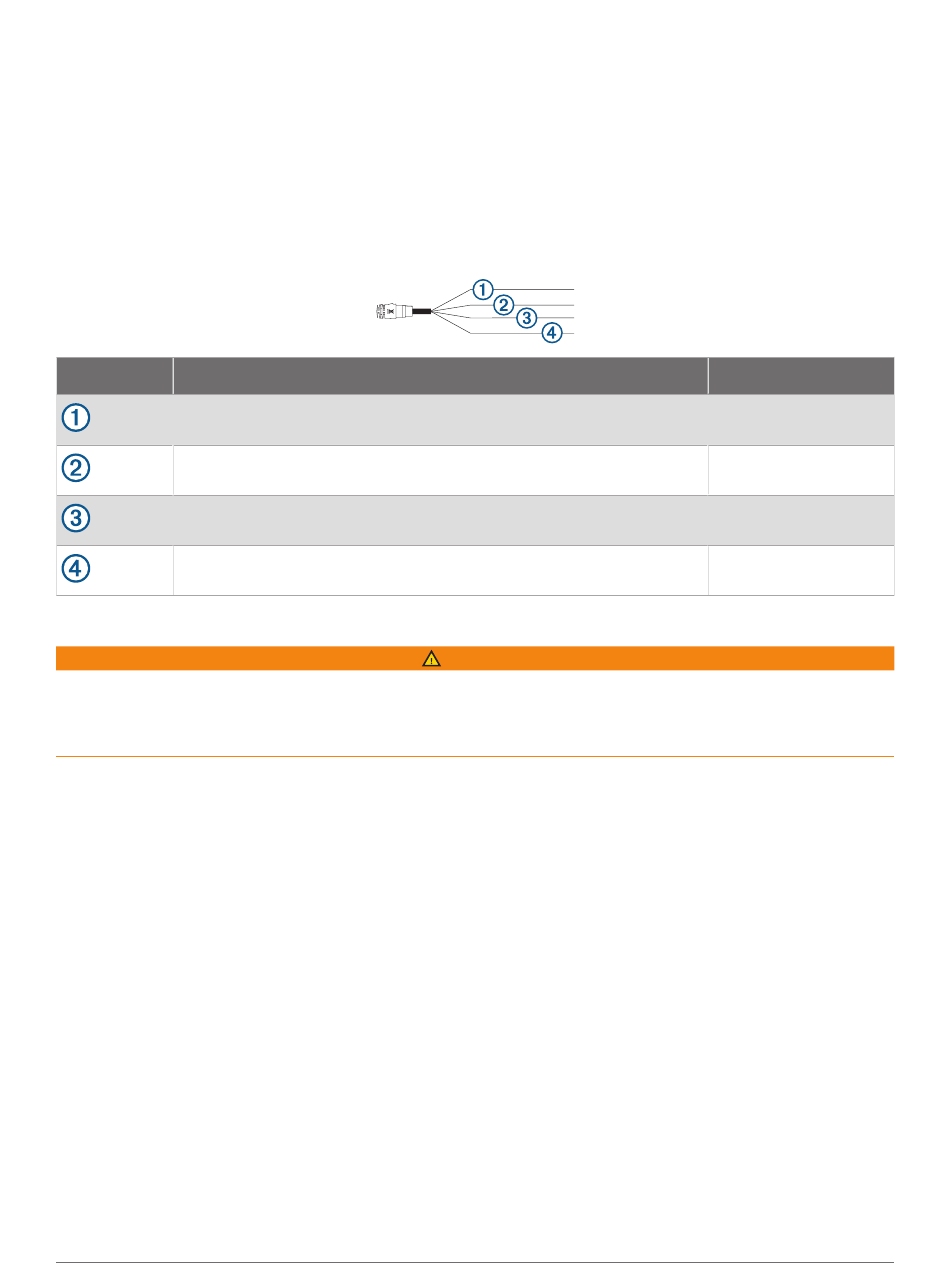

Netz- und Datenkabel
• Über den Kabelbaum wird das Gerät mit der Stromversorgung und mit NMEA 0183 Geräten verbunden.
• Wenn Sie keine NMEA 0183-Geräte verbinden, ignorieren Sie die blauen und braunen Leitungen.
• Das Gerät weist einen integrierten NMEA 0183 Anschluss auf, der für die Verbindung mit NMEA 0183
kompatiblen Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen erforderlich ist, müssen Sie Leitungen mit einem
Querschnitt von mindestens 1,31 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen erforderlich ist, müssen Sie Leitungen mit
einem Querschnitt von 0,33 mm
Element
Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Stromversorgung
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Die Garantie des Produkts erlischt,
wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
Sie sollten die rote Leitung über die Zündung oder einen anderen manuellen Schalter mit der Stromversorgung
verbinden, um das Gerät ein- und auszuschalten.
1 Verlegen Sie das Netzkabel zwischen der Stromquelle und dem Gerät.
2 Verbinden Sie die rote Stromleitung mit der Zündung oder einem anderen manuellen Schalter, und verbinden
Sie bei Bedarf den Schalter mit dem Pluspol (+) der Batterie.
3 Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der Batterie oder der Masse.
4 Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie den Sicherungsring im Uhrzeigersinn, um ihn
anzuziehen.
Anschließen des Geräts an einen Geber
Rufen Sie
garmin.com/transducers
Ansprüche geeignete Geberart zu ermitteln.
1 Folgen Sie den Anweisungen aus dem Lieferumfang des Gebers, um das Gerät ordnungsgemäß auf dem
Schiff zu montieren.
2 Verlegen Sie das Geberkabel zur Rückseite des Geräts. Achten Sie dabei darauf, ausreichend Abstand zu
elektronischen Störquellen einzuhalten.
3 Verbinden Sie das Geberkabel mit dem entsprechenden Anschluss an der Halterung.
2
(AWG 16) verwenden.
2
(AWG 22) verwenden.
WARNUNG
auf, oder wenden Sie sich an einen Garmin Händler vor Ort, um die für Ihre
Leitungsfarbe
Braun
Blau
Schwarz
Rot
5
