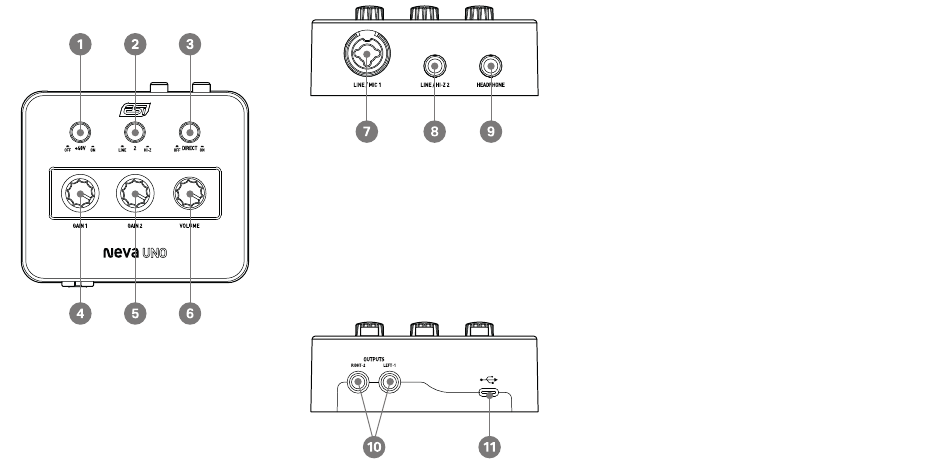

Anschlüsse und Funktionen
1 - +48V P hantoms peis ung S chal ter
versorgung von Kondensatormikrofonen (das ESI-
Logo leuchtet rot wenn aktiv, ansonsten orange).
für Eingang 2 zur Umschalt-
2 - L ine Hi- Z S chal ter
ung zwischen Line und Hi-Z Signalen.
zur Aktivierung des
3 - Dir ect Monitor ing S chal ter
Mithörens von Eingangssignalen.
4 - Gain- R egler 1
von Eingang 1. Der LED-Ring dient als Kontrolle:
grün (= gut), orange (= optimal), rot (= zu hoch).
5 - Gain- R egler 2
von Eingang 2. Der LED-Ring dient als Kontrolle:
grün (= gut), orange (= optimal), rot (= zu hoch).
6 - L auts tär k er egler
pegels von Line- und Kopfhörerausgang.
für die Strom-
zur Steuerung des Eingangspegels
zur Steuerung des Eingangspegels
zur Steuerung des Ausgangs-
zur Verbindung über XLR-Kabel mit
7 - XL R / K l ink e Comboeingang 1
einem Mikrofon bzw. über 6.3mm Klinkenkabel für Line-Signale.
zur Verbindung über 6.3mm Klinkenkabel für Line-
8 - K linkeneingang 2
Signale oder für eine E-Gitarre.
zum Anschluss eines Kopfhörers.
9 - K opfhör er - Aus gang
zum Anschluss über Cinchkabel an die Abhöre
10 - L ine- Aus gang 1 / 2
(z.B. Aktivlautsprecher) für das Mastersignal in Stereo (links / rechts).
zur Verbindung mit Mac, PC oder mit einem Mobil-
11 - USB-C Anschluss
gerät über das mitgelieferte Kabel.
Allgemeine Hinweise
Warenzeichen: ESI, Neva und Neva Uno sind Warenzeichen von ESI
Audiotechnik GmbH. Windows ist ein eingetragenes Warenzeichen der
Microsoft Corporation. Andere Produkt- und Markennamen sind Waren-
zeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.
Kontakt: Für technische Anfragen wenden Sie sich an Ihren Händler
oder den ESI-Vertrieb. Sie finden Kontaktdaten auf unserer Webseite
www.esi-audio.de, in Deutschland erreichen Sie den Support unter
07152 / 398880.
