Elektrische Verbindung der Flächenservos
+
~
~
_

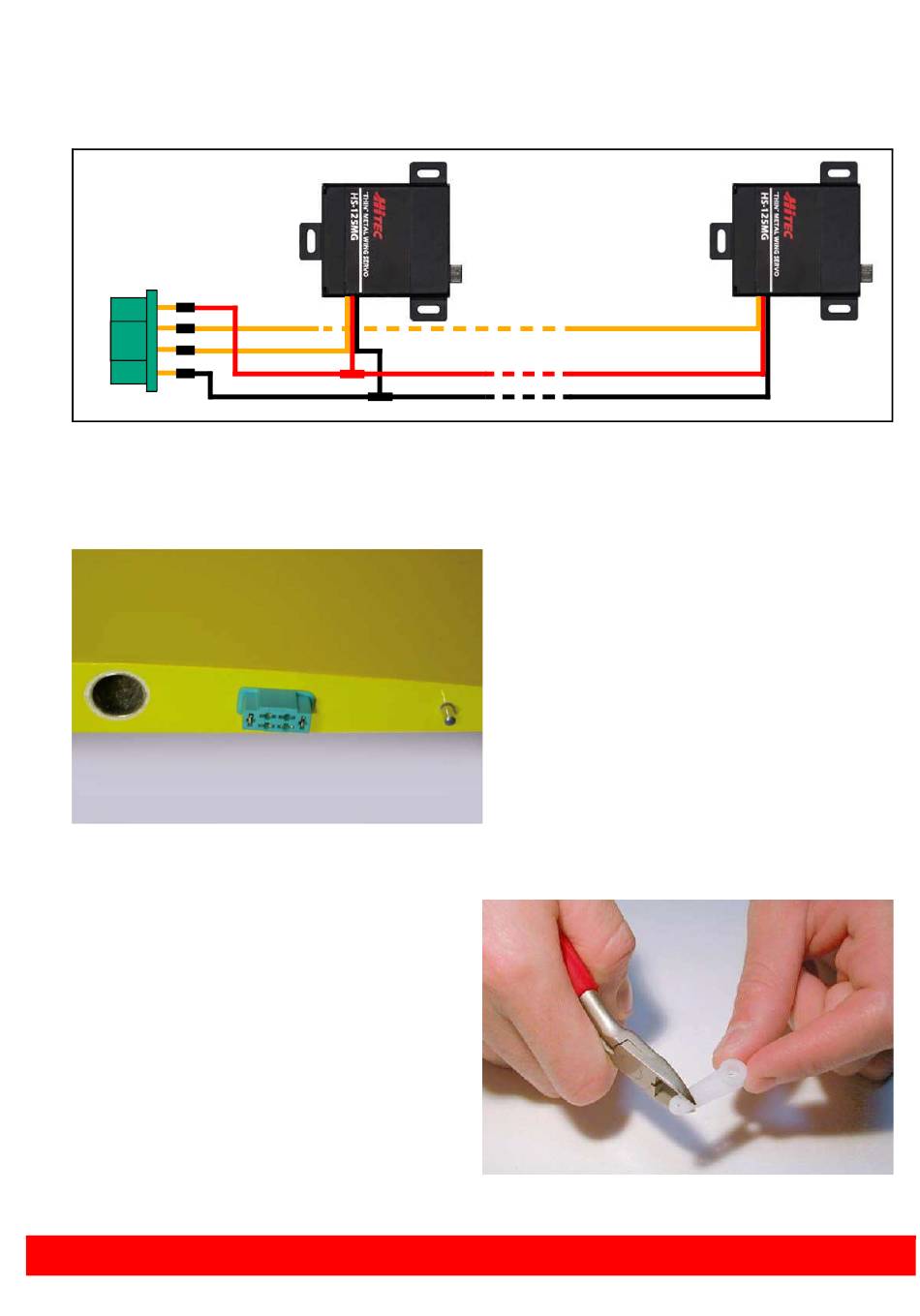

Fig.118: Connection diagram for the wing servos (the same for the other wing).
must be always kept separate; in this way, only four wires (positive, servo flap signal, aileron
servo signal, negative) will arrive to the connector "MPXM".
Montage der Flächenservos
Die Servohebel auf ca. 15mm kürzen und in
Neutralstellung des
befestigen.":
Servos an diesem
Connectors
Nach dem Verlöten der MPX Stecker kleben
sie diese mit Epoxyd Kleber in die Wurzelrippe.
Positionieren sie den Stecker so, dass er in
das im Rumof eingeklebte Gegenstück passt.
11
