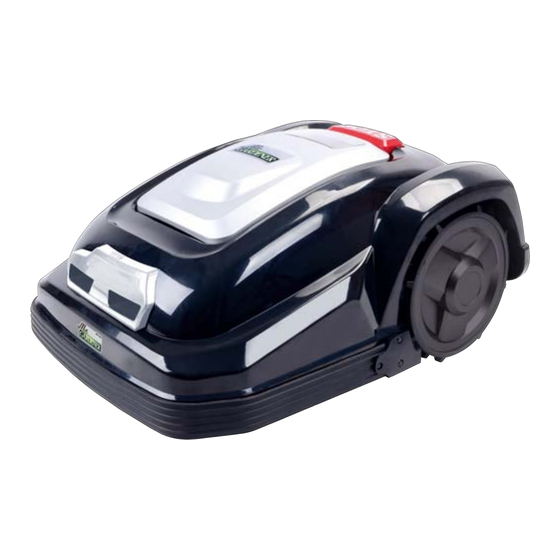

Mr. Gardener MR 1200 Originalbetriebsanleitung & Montageanleitung

Mähroboter
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
Inhaltsverzeichnis

Quicklinks

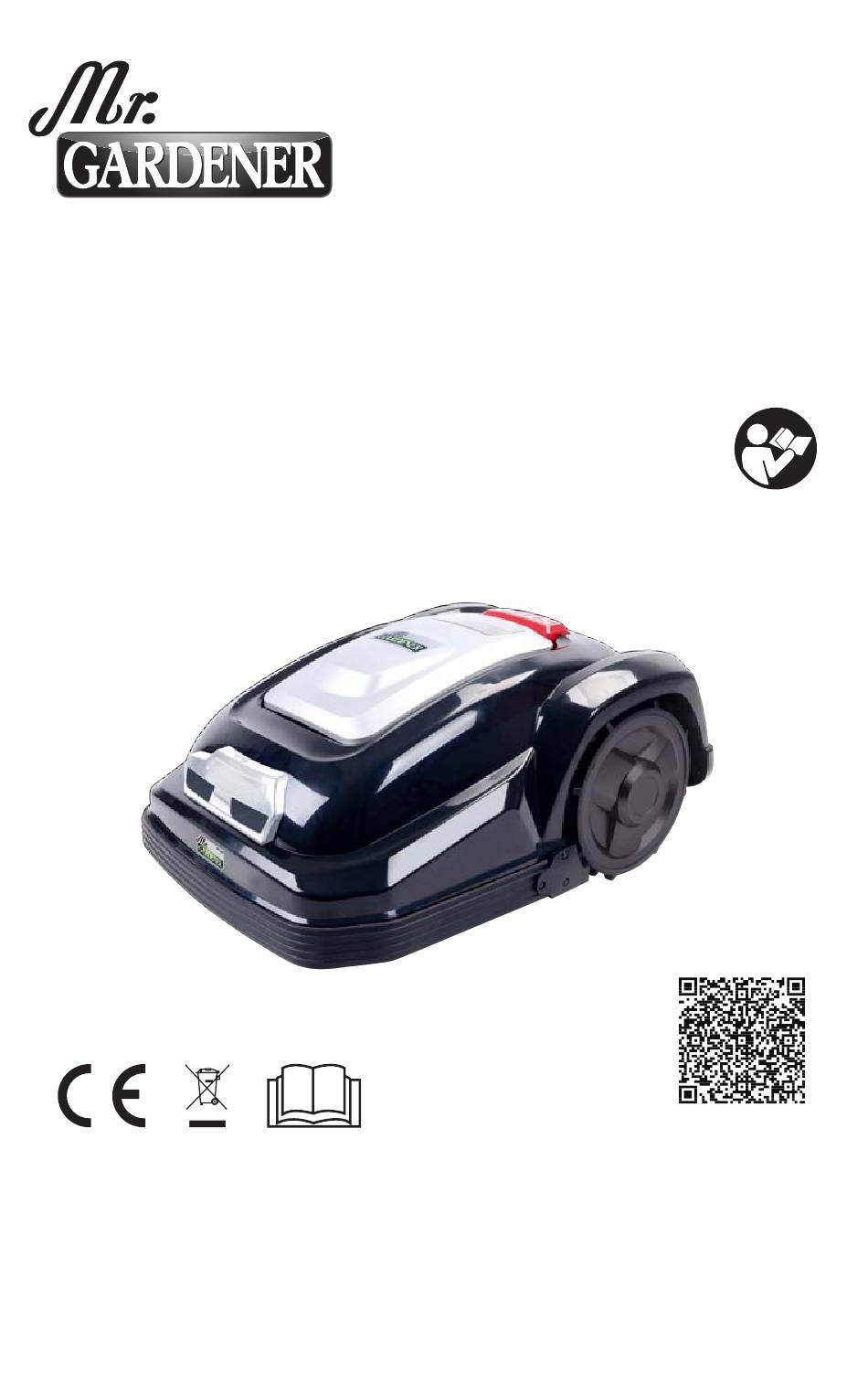

Mähroboter MR 1200
Originalbetriebsanleitung/
Montageanleitung
Bitte lesen Sie vor der Montage und Inbetriebnahme des Mähroboter
die Betriebsanweisung sorgfältig durch. Der Gebrauch des Produktes ohne
Kenntnis der Hinweise und Anweisungen ist gefährlich. Bewahren Sie diese
Anleitung an einem sicheren Platz auf, um sie bei Bedarf stets zur Hand
zu haben.
Hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG
Celler Straße 47, D-29614 Soltau
www.hagebau.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mr. Gardener MR 1200

Inhaltszusammenfassung für Mr. Gardener MR 1200

  • Seite 1 Mähroboter MR 1200 Originalbetriebsanleitung/ Montageanleitung Bitte lesen Sie vor der Montage und Inbetriebnahme des Mähroboter die Betriebsanweisung sorgfältig durch. Der Gebrauch des Produktes ohne Kenntnis der Hinweise und Anweisungen ist gefährlich. Bewahren Sie diese Anleitung an einem sicheren Platz auf, um sie bei Bedarf stets zur Hand zu haben.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Packungsinhalt Technische Daten Sicherheitshinweise Funktionsweise des Mähroboters Inbetriebnahme Programmierung Hinweise zum Ladevorgang Wartung Fehlerbehebung EU-Konformitätserklärung...

  • Seite 3: Packungsinhalt Und Technische Daten

    PACKUNGSINHALT 1. Packungsinhalt und technische Daten 1.1. Verpackungsinhalt Mähroboter Ladestation Ladegerät Netzkabel Anschlussstück B Begrenzungsdraht Befestigungsdübel Ersatzschneidmesser Begrenzungsdraht (blau) Betriebsanleitung Stift für Touch- Widerstand Originalbetriebsanleitung Abstandslineal Screen Bitte beachten Sie die Installations-DVD in der Box.

  • Seite 4: Technische Daten

    TECHNISCHE DATEN 1.2. Technische Daten Modellnummer MB 1200 1200 m² Elektrische Anlage Akku Lithium-Ion Akku, 28 V/4,0 Ah Eingang: 100-240V~, 50/60 Hz Stromversorgung Ausgang: 32 V / 1,5 A Übliche Mähdauer pro Batterieladung 80 Minuten Mähsystem Nennspannung 28 V Leistung 50 W Leerlaufdrehzahl 3500 U/min...

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE 2. Sicherheitshinweise WICHTIG Lesen Sie alle Sicherheitshinweise und Anweisungen. Bei Nichtbeachtung der Sicherheitshinweise und der Anweisungen besteht die Gefahr von Stromschlägen, Feuer und/oder schweren Verletzungen. Lesen Sie die Anweisungen aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für den späteren Gebrauch auf.

  • Seite 6: Vorbereitung

    SICHERHEITSHINWEISE 2.1.2. Vorbereitung Stellen Sie sicher, dass das Begrenzungssystem vorschriftsgemäß installiert ist. Erlauben Sie niemals Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind die Verwendung des Geräts. Lokale Vorschriften können ein Mindestalter von 18 Jahren für den Betreiber festlegen.

  • Seite 7: Wartung Und Aufbewahrung

    SICHERHEITSHINWEISE Schalten Sie das Gerät AUS und machen Sie es stromlos, bevor Sie folgendes tun: - Beseitigen von Verstopfungen; - Kontrollieren, Reinigen oder Warten des Gerätes Nehmen Sie den Rasenmäher wie in der Anleitung beschrieben in Betrieb. Wenn sich der Netzschalter in "ON"-Stellung be ndet, sind Hände und Füße in ausreichendem Sicherheitsabstand zu den rotierenden Schneidmessern zu halten.

  • Seite 8: Sicherheitssymbole

    SICHERHEITSHINWEISE 2. Ersetzen Sie im Sinne der Sicherheit verschlissene oder beschädigte Teile. 3. Stellen Sie sicher, dass nur die empfohlenen Ersatzschneidmesser verwendet werden. 4. Achten Sie darauf, dass Akkus mit dem mitgelieferten oder vom Hersteller empfohlenen Ladegerät aufgeladen werden. Eine unsachgemäße Verwendung kann zu Elektroschocks oder Überhitzung führen.
  • Seite 9 SICHERHEITSHINWEISE ACHTUNG - Aktivieren Sie die Sperrvorrichtung, bevor Sie am Gerät arbeiten oder das Gerät hochheben. Stellen Sie vor Kontrollen und/oder Wartungsarbeiten sicher, dass sich der Schalter in "OFF"-Stellung be ndet. ACHTUNG - Scharfe Werkzeuge. Berühren Sie niemals die sich drehenden Messer. ACHTUNG - Setzen Sie sich nicht auf das Gerät.
  • Seite 10 SICHERHEITSHINWEISE EU Konformitätskennzeichnung Geprüfte Sicherheit: Produkte, die mit diesem Symbol gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Bitte führen Sie das Gerät über die vorhandenen entsprechenden Einrichtungen der Wiederverwertung zu.

  • Seite 11: Weitere Sicherheitshinweise

    SICHERHEITSHINWEISE der Wiederverwertung zu. Hinweise zur Wiederverwertung erhalten Sie bei den Behörden vor Ort oder bei Ihrem Händler. 2.3. Weitere Sicherheitshinweise Stellen Sie während der Lagerung und während des Gebrauchs keine schweren Gegenstände auf dem Gerät oder der Ladestation ab. Benutzen Sie das Gerät nicht, wenn der Hauptschalter beschädigt oder nicht funktionsfähig ist, überbrücken Sie den Netzschalter niemals und schalten Sie ihn in die...
  • Seite 12 SICHERHEITSHINWEISE Drücken Sie dann den Netzschalter in die OFF-Stellung, bevor Sie den Mähroboter hochheben. EIN/AUS Netzschalter Wenn der Schalter eingedrückt ist, ist das Gerät eingeschaltet ("ON"-Stellung), wenn der Schalter nicht eingedrückt ist, ist das Gerät abgeschaltet ("OFF"- Stellung). Schließen Sie nun die Abdeckung und fassen Sie den Mähroboter so am Griff hinten an der Unterseite des Mähroboter, dass der Messerteller von Ihrem Körper weggerichtet ist.

  • Seite 13: Schutz Vor Blitzeinschlag

    SICHERHEITSHINWEISE 2.4. Schutz vor Blitzeinschlag Setzen Sie das Gerät nicht unter großen Bäumen in die Ladestation ein, um Beschädigungen durch Blitzschlag zu vermeiden. Wickeln Sie das Verlängerungskabel nicht um große Bäume, um Beschädigungen des Geräts durch Blitzschlag zu vermeiden.

  • Seite 14: Funktionsweise Des Mähroboters

    FUNKTIONSWEISE DES MÄHROBOTERS 3. Funktionsweise des Mähroboters Auf den folgenden Seiten erfahren Sie im Einzelnen, wie das Gerät funktioniert. Start Charge Settings Timer 文 Ａ History Language Date Install...

  • Seite 15: Teileliste

    22. DVD 11. Netzschalter 3.2. Funktionsprinzip des Mähroboters Der Mr. Gardener-Mähroboter wählt die Arbeitsrichtung nach dem Zufallsprinzip. Das heißt, dass er Ihren Rasen innerhalb des durch die Begrenzung eingegrenzten Bereiches vollständig mäht, ohne auch nur einen kleinen Teil unbearbeitet zu lassen.

  • Seite 16: Platzieren Der Ladestation

    FUNKTIONSWEISE DES MÄHROBOTERS min. 2 m max. 8 m Anmerkung: Wenn Ihr Mähroboter beim Anstoßen an ein Hindernis vom Boden abhebt, stoppt der Messerteller sofort, um eventuelle Schäden zu vermeiden. 3.2.1. Platzieren der Ladestation Wenn der Akku Ihres Mähroboter nach einer Mähdauer von ca. 80 Minuten entladen ist (je nach Art des zu mähenden Grases und der Komplexität des Gartens), kehrt er automatisch zur Ladestation zurück, indem er ohne zu mähen entgegen dem Uhrzeigersinn am nächstgelegenen Begrenzungsdraht entlang bis zur Ladestation fährt.

  • Seite 17: Erkennen Des Begrenzungsdrahtes

    FUNKTIONSWEISE DES MÄHROBOTERS 3.2.2. Erkennen des Begrenzungsdrahtes Wenn sich der Mähroboter dem Begrenzungsdraht nähert, wird dies von den im Mähroboter eingebauten Sensoren erkannt. Bevor der Mähroboter allerdings anhält, überfährt er die Begrenzung um ca. 10-40 cm, hält dann an und wendet. Bitte berücksichtigen Sie dies bei der Anordnung Ihrer Begrenzung (siehe unten).
  • Seite 18 FUNKTIONSWEISE DES MÄHROBOTERS 3.2.4. Beschränkungen des Betriebs des Mähroboter Der Mähroboter ist werksseitig so programmiert, dass er sieben Tage die Woche rund um die Uhr arbeitet. Da jedoch jeder Garten unterschiedlich ist und Sie möglicherweise mit anderen Einstellungen arbeiten möchten, lassen sich diese anhand der Anleitung im nachfolgenden Abschnitt einfach verändern.
  • Seite 19 FUNKTIONSWEISE DES MÄHROBOTERS 3.2.5. Hinweise zum Mähbetrieb des Mähroboter Der Mähroboter verfügt über eine stufenlose Schnitthöheneinstellung zwischen 20 mm und 60 mm. Wenn das Gras höher ist als 60 mm, muss es mindestens bis auf 60 mm heruntergeschnitten werden, da sonst das Gerät zu stark belastet und die Mähleistung beeinträchtigt wird.

  • Seite 20: Inbetriebnahme

    INBETRIEBNAHME 4. Inbetriebnahme In diesem Abschnitt wird erklärt, wie der Mähroboter aufgebaut und eingerichtet wird. Bitte lesen Sie diese Hinweise vollständig durch, bevor Sie mit dem Aufbau des Geräts beginnen. 4.1. Einleitung Es wird empfohlen, eine Skizze von Ihrem Rasen mit sämtlichen Hindernissen und Schutzmaßnahmen anzufertigen.
  • Seite 21 INBETRIEBNAHME Bäume Der Mähroboter behandelt Bäume wie allgemeine Hindernisse. Allerdings sollten Bereiche des Gartens, wo Baumwurzeln weniger als 10 cm aus dem Boden ragen, gemieden werden, Steine Im Mähbereich liegende größere Steine sind ebenfalls Hindernisse und müssen vom Arbeitsbereich ausgegrenzt werden, um zu vermeiden, dass der Mähroboter darüber fährt.
  • Seite 22 INBETRIEBNAHME Wenn das Gefälle mehr als 10° bzw. 17% beträgt, dann darf der Begrenzungsdraht nicht auf der Begrenzungsdraht In dem Fall liegt ein Gefälle mit mehr als 10° bzw. 17% vor. Wege, Zufahrten und Straßen Wenn die Rasengrenze an einer Zufahrt liegt, die sich nicht auf gleicher Höhe wie Begrenzungsdraht und Zufahrt ist ein Sicherheitsabstand von 40 cm vorzusehen.
  • Seite 23 INBETRIEBNAHME Unebene Rasen ächen Bitte berücksichtigen Sie, dass die Schneidmesser während des Mähvorgangs auf dem Boden aufsetzen können, wenn die Rasen äche sehr uneben ist. Sorgen Sie in diesem Fall dafür, dass der Boden geebnet wird oder sparen Sie diesen Bereich mit Hilfe des Begrenzungsdrahtes vollständig aus.

  • Seite 24: Teiche Und Schwimmbecken

    INBETRIEBNAHME Eine andere Möglichkeit, wenn der Mähroboter über die beiden parallelen Begrenzungsdrähte fahren soll: Der Abstand zwischen den beiden parallelen Drähten muss weniger als 5 mm betragen. Dabei ist an Position A ein Hindernis wie z. B. ein Stein oder ein Rohr zu platzieren.
  • Seite 25 INBETRIEBNAHME Wenn Sie innerhalb des Arbeitsbereiches einen Begrenzungskorridor eingerichtet haben, sollte dieser mindestens 2 m breit und höchstens 8 m lang sein. Wenn Ihr Durchgang enger als 2 m oder länger als 8 m ist, müssen Sie den Mähroboter von Hand aus dem Durchgang tragen oder diesen Durchgang durch entsprechendes Verlegen des Begrenzungsdrahtes entfernen.
  • Seite 26 INBETRIEBNAHME 4.3. Abstecken des Arbeitsbereiches des Mähroboter Nachdem Sie nun mit der grundlegenden Funktionsweise des Mähroboter vertraut sind, stecken Sie im nächsten Schritt den Arbeitsbereich anhand der bereits erstellten Skizze Ihres Gartens und mit Hilfe des Begrenzungsdrahtes ab. Dieser Schritt ist außerordentlich wichtig und daher ist hierbei sehr sorgfältig vorzugehen, da Fehler beim Abstecken viele negative Folgen nach sich ziehen können.
  • Seite 27 INBETRIEBNAHME Stellen Sie Ihre Ladestation Pos. 5 auf einer ebenen Fläche auf. Die Ladestation muss sowohl an der Vorder- als auch an der Rückseite mit dem Begrenzungsdraht verbunden werden können. Von der Vorderseite ist eine Drahtlänge von 2 m erforderlich, um sicherzustellen, dass der Mähroboter problemlos zur Ladestation zurückkehren kann.
  • Seite 28 INBETRIEBNAHME 5°> <5° Die Ladestation darf nicht mehr als 5° nach rechts oder links geneigt sein. Wir empfehlen, den Begrenzungsdraht über eine Länge von 3 Metern geradeaus bis zur Ladestation zu führen. Wenn Ihre Rasen äche weich und uneben ist, empfehlen wir, eine 0,5 x 1 m große Kunststoffmatte vor die Ladestation zu legen, damit sich das Hinterrad des Mähroboter nicht im Boden festfährt.

  • Seite 29: Befestigen Des Begrenzungsdrahtes

    INBETRIEBNAHME Wickeln Sie das Verlängerungskabel nicht um große Bäume, um Beschädigungen des Geräts durch Blitzschlag zu vermeiden. 4.4. Befestigen des Begrenzungsdrahtes Im nächsten Schritt muss der Begrenzungsdraht befestigt werden. Nehmen Sie zu diesem Zweck den Draht (Pos. 19) aus der Verpackung und platzieren Sie das lose Ende. Legen Sie dann die Bodendübel (Pos.
  • Seite 30 INBETRIEBNAHME Es wird empfohlen, die Dübel im Abstand von 80 cm einzuschlagen. Um jedoch in engen Radien gute Mähergebnisse zu erzielen, können die Abstände auch kleiner gewählt werden. Wenn Sie die Dübel zum ersten Mal einsetzen, ist es ratsam, sie noch nicht dauerhaft zu befestigen, sondern zunächst noch nicht vollständig nur leicht mit einem Hammer einzuschlagen.

  • Seite 31: Vorbereiten Des Begrenzungsdrahtes Für Die Ladestation

    INBETRIEBNAHME Wenn sich ein rechter Winkel in Ihrem Arbeitsber ren Sie den Begrenzungsdraht nicht im 90°-Winkel. Der Mähroboter wendet an dieser Stelle ohnehin und mäht diesen Bereich während des Wendevorgangs. Flachen Sie den Winkel am besten wie unten abgebildet an jeder Seite mit 45° ab. Wenn ein Blumenbeet oder ein Hinder rch den Begrenzungsdraht ausgespart werden soll, befolgen Sie bitte diese Empfehlungen: Der...

  • Seite 32: Anschließen Des Begrenzungsdrahtes An Die Ladestation

    INBETRIEBNAHME 4.6. Anschließen des Begrenzungsdrahtes an die Ladestation Wenn die Verbindungsstecker an beiden Enden des Begrenzungsdrahtes befestigt sind, können diese wie unten abgebildet an die Ladestation angeschlossen werden. Dabei muss darauf geachtet werden, dass der Draht mittig unter der Ladestation verläuft und anschließend an der Rückseite an der Klemme F angeschlossen wird.

  • Seite 33: Einschalten Und Probelauf

    INBETRIEBNAHME Beschreibung LED leuchtet blau Normal Drahtbruch innerhalb der Ladestation, Hauptbegrenzungsdraht Blau blinkt ist in Ordnung Begrenzungsdraht gebrochen oder falsch angeschlossen, Draht Rot blinkt innerhalb der Ladestation ist in Ordnung blinkt rot und blau Bruch oder Kurzschluss sowohl des Begrenzungsdrahtes als abwechselnd auch des Drahtes innerhalb der Ladestation 4.7.
  • Seite 34 INBETRIEBNAHME Netzschalterstellung: Netzschalterstellung: ON (gedrückt) OFF (nicht gedrückt) Drücken Sie den Betriebsschalter in die "ON"-Stellung. (Zum Ausschalten nochmals drücken). Weitere Erläuterungen siehe unten. Drücken Sie nun die große STOP-Taste auf der Oberseite des Mähroboter, so dass sich das Schutzfenster des Bedienfeldes öffnet. Drücken Sie die HOME-Taste (links im Display) und schließen Sie anschließend manuell das Schutzfenster des Bedienfeldes.
  • Seite 35 INBETRIEBNAHME Nachdem das Gerät erfolgreich an der Ladestation angedockt hat, blinkt das Symbol. Währenddessen leuchtet das Akkusymbol stufenweise Das bedeutet, dass der Mähroboter aufge- laden wird. Wenn sichergestellt ist, dass der Mähroboter einwandfrei funktioniert und die Ladestation richtig platziert ist, schlagen Sie die Bodendübel zum Befestigen der Station vollständig mit einem Hammer ein.

  • Seite 36: Bedienfeld

    PROGRAMMIERUNG 5. Programmierung 5.1. Bedienfeld WICHTIG!BITTE DATUM UND ZEIT ALS ERSTES EIN- STELLEN. DIES IST DIE BASIS FÜR DEN REST DER PROGRAMMIERUNG! Sobald der Ladevorgang des Mähroboters abgeschlossen ist, kann die Mähroboter-Pro- grammierung ausgeführt werden.Um mit der Programmierung zu beginnen, muss die STOP-Taste erneut gedrückt werden, wodurch die Abdeckung des Anzeigefensters geöffnet wird.

  • Seite 37: Menüfunktionen Im Überblick

    PROGRAMMIERUNG 5.2. Menüfunktionen im Überblick Kantenmähfunktion Ja/Nein Überfahrt Begrenzungsd- Zwischen raht Begrenzungsdraht 0,1-0,4m Start Signal S1/S2 Laden Eingabe aktueller erneute Eingabe Eingabe neuer PIN Code neuer PIN Einstellungen A: m % B: m % C: m Multi Zone % D: m % Verlauf Gerät Ja/Nein...
  • Seite 38 PROGRAMMIERUNG Fehlerbericht Arbeitsbericht Bericht Ladebericht Widerhergestellt System Uhrzeit System Daten System Datum...

  • Seite 39: Starten Des Gerätes

    PROGRAMMIERUNG 5.3. Starten des Gerätes 5.3.1 Software und Seriennummer Software Wenn Sie den Mähroboter einschalten, werden RM V2.00 2017 Ihnen die Softwareversion und die Seriennummer 171108 angezeigt. SN: 0000000000 5.3.2 Symbol I.: entspricht "Rücktaste", löschen der vorher getätigten Eingabe Symbol II.: entspricht "Enter", Bestätigung der III.

  • Seite 40: Start Und Ladebefehl

    PROGRAMMIERUNG PROGRAMMIERUNG 5.6. Start und Ladebefehl 5.6.1 Start Sie im Hauptmenü auf das Symbol "Start", der Roboter zeigt "Bitte Klappe schließen" an. Nach dem Schließen der Klappe beginnt der Mähroboter an zu arbeiten. 5.6.2 Laden Tippen Sie im Hauptmenü auf das Symbol "Laden", der Roboter zeigt "Bitte Klappe schließen"...

  • Seite 41: Einstellung Der Begrenzung

    PROGRAMMIERUNG 5.7.1 Einstellung der Begrenzung Begrenzung Hinweis! Bevor Sie den Mähroboter einrichten, stellen Sie sicher,dass das Begrenzungskabel richtig installiert und mit der Ladestation Kantenschn Breite Signal verbunden ist. Tippen Sie im Menüpunkt „Einstellungen“ auf das Symbol „Begrenzungseinstellung“, um in das Untermenü...

  • Seite 42: Signaleinstellungen

    Signal-Kanal. Auf der Rückseite der Ladestation wählen Sie bitte über die Signal-Taste den gleichen Signal-Kanal wie in Ihrem Mr. Gardener Mähroboter. Wenn an der Rückseite der Ladestation das blaue Licht leuchtet, ist Signal-Kanal „S1“ eingestellt. S1. Wenn an der Rückseite der Ladestation das rote Licht leuchtet, ist Signal-Kanal „S2“ eingestellt.

  • Seite 43: Pin-Code Einstellung

    PROGRAMMIERUNG 5.7.2 PIN-Code Einstellung Tippen Sie im Menüpunkt „Einstellungen“ auf Alten PIN eingeben das Symbol „PIN“, um in das Untermenü PIN-Code-Einstellungen zu gelangen. Hinweis: Es wird empfohlen, den Mähroboter mit einem individuellen PIN-Code zu schützen, damit dieser im Falle eines Diebstahls geschützt ist oder nicht manipuliert werden kann.

  • Seite 44: Einstellungen Für Multi-Zone

    PROGRAMMIERUNG Der Regensensor ist werksseitig aktiviert/deaktivieren, tippen Sie im Menüpunkt „Einstellun- gen“ auf das Symbol „Regen“, um in das Untermenü für den Regensensor zu gelangen. Rand beschneiden Nein Regen Multi-Area Begrenzung Reset Prüfen Zurück Danach können Sie über die Auswahl „Ja“ oder „Nein“ entscheiden, ob der Regensensor aktiviert oder deaktiviert werden soll.
  • Seite 45 PROGRAMMIERUNG Jede Mähzone wird prozentual de niert und deren Größe berücksichtigt. Der Mähroboter MR1200 berechnet automatisch die Schnittfrequenz in jeder Mähzone. Je höher der Prozentwert der Mähzone ist, desto häu ger arbeitet der Mähroboter in dieser Zone. Sobald der Akku vollständig geladen ist, beginnt der Mähroboter in der ersten Zone an der de nierten Entfernung mit dem Arbeitsvorgang.

  • Seite 46: Zurücksetzen Der Einstellungen

    PROGRAMMIERUNG 5.7.5 Zurücksetzen der Einstellungen Tippen Sie im Menüpunkt „Einstellungen“ auf das Symbol „Reset“, um in das Untermenü für das Zurücksetzten der Einstellungen zu gelangen. Auf Werkseinstellung zurücksetzenDer Mähroboter kann auf die Werkseinstellungen zurücksetzt werden. Über die Auswahl „Ja“ wird der Mähroboter auf die Werkseinstellungen zurückgesetzt. Über die Auswahl „Nein“...

  • Seite 47: Arbeitstage Einstellen

    PROGRAMMIERUNG 5.8. Arbeitszeit Drücken Sie im Hauptmenü auf das Symbol "Timer" um die Programmierung der Mähzeiten Timer und Tage vorzunehmen. Uhrz Es erscheinen die Symbole "Date" und "Time". Mit diesen Einstellungen bestimmen Sie, an welchen Tagen und zu welchen Zeiten der Mähroboter arbeiten soll.
  • Seite 48 PROGRAMMIERUNG 5.9. Historie Drücken Sie im Hauptmenü auf das Symbol Historie "Historie" um in die Übersicht zu gelangen. Fehler Mähen Laden Bericht 5.9.1. Fehler Fehlerliste 11:30 Kein signal Drücken Sie auf das Symbol "Fehler" um eine 09:30 Gehoben 09:24 Abhang gelangen.

  • Seite 49: Datum Und Uhrzeit

    PROGRAMMIERUNG 5.9.4 Bericht Gesundheitsdaten Drücken Sie auf das Symbol "Bericht" um eine Summe Arbeitszeit: Übersicht der Gesamtarbeitszeit und der 145 h 50 min Ladezyklen zu sehen. Ladeyzklen: 5.10 Sprache English Suomi Drücken Sie auf das Symbol "Sprache” und wählen Svenska Frangais Sie die von Ihnen gewünschte Sprache aus.

  • Seite 50: Aufstellen

    PROGRAMMIERUNG 5.12 Aufstellen Dieser Mähroboter hat einen Testzyklus. In diesem Zyklus werden Ihnen alle Funktionen des Mähroboters demonstriert. Der Mähroboter mäht einige Minuten, fährt für eine kurze Zeit zurück in die Ladestation und beginnt erneut zu mähen. Dies soll als Test dazu dienen, ob Ihre Installation fehlerfrei ist.

  • Seite 51: Hinweise Zum Ladevorgang

    HINWEISE ZUM LADEVORGANG 6. Hinweise zum Ladevorgang In den folgenden Fällen fährt der Mähroboter automatisch am Begrenzungsdraht entlang zurück zur Ladestation: Wenn Sie die “HOME”-Taste drücken und das Schutzfenster des Bedienfelds schließen, fährt der Mähroboter zur Ladestation zurück und das Symbol leuchtet dauerhaft.

  • Seite 52: Wartung

    WARTUNG 7. Wartung Kontrollieren und reinigen Sie Ihren Mähroboter regelmäßig und wechseln Sie ggf. verschlissene Teile aus. Verwenden Sie zum Reinigen möglichst eine trockene Bürste, ein feucht 7.1. Akkulaufzeit Der Mähroboter wird mit einem wartungsfreien Lithium-Akku mit einer Lebensdauer von 1 bis 5 Jahren (je nach Behandlung und Nutzung) betrieben.

  • Seite 53: Vorbereitung Im Frühjahr

    WARTUNG Vor der Einlagerung über die Winterperiode sollte das Gerät ggf. für eine gründlichere Reinigung zum empfohlenen Händler gebracht werden, der sämtliche Funktionen prüft und einstellt, verschlissene Teile auswechselt und die Software ggf. aktualisiert. 7.3. Vorbereitung im Frühjahr Nach der Überwinterung sind die beiden Kontakte und die Ladestreifen der Ladestation mit feinem Schleifpapier oder einer Messingdrahtbürste zu reinigen, um eine optimale Auf- - 7.4.

  • Seite 54: Reinigen Der Unterseite

    WARTUNG 7.4.2. Reinigen der Unterseite Schutzhandschuhe. Legen Sie den Mähroboter auf die Seite, um die Unterseite zugänglich zu machen. Reinigen Sie den Messerteller und den Rahmen mit einer weichen Bürste oder einem feuchten Tuch. Drehen Sie den Messerteller, um sicherzustellen, dass er sich frei dreht, und prüfen Sie, ob die Schneidmesser sich drehen lassen und nicht durch Gras blockiert werden.

  • Seite 55: Umdrehen Der Schneidmesser

    WARTUNG Bitte beachten Sie, dass alle drei Schneidmesser gleichzeitig ausgewechselt werden müs- sen, um einen optimalen Gleichlauf und eine optimale Mähleistung zu gewährleisten. 7.4.4. Umdrehen der Schneidmesser Jedes Schneidmesser hat zwei Schnittkanten, so dass durch Umdrehen der Schneidmess- er vor dem Auswechseln ihre Lebensdauer verdoppelt werden kann. Lösen Sie zu diesem Zweck die Montageschraube an jedem Schneidmesser, bauen Sie das Schneidmesser aus, drehen Sie es um und bauen Sie es wieder ein.

  • Seite 56: Auswechseln Des Akkus

    WARTUNG 7.4.6. Auswechseln des Akkus Die Akkulebensdauer hängt von der Beanspruchung ab und beträgt 1 bis 5 Jahre. Drehen Sie zum Auswechseln des Akkus die Schrauben der Akkufachabdeckung heraus, nehmen Sie die Akkufachabdeckung ab und entnehmen Sie den Akku. 1) Stellen Sie den Schneidmesserhalter auf die niedrigste Schnitthöhe ein. 2) Schrauben Sie die 5 Befestigungsschrauben an der Unterseite heraus.

  • Seite 57: Fehlerbehebung

    FEHLERBEHEBUNG Fehlerbehebung Ladestation Beschreibung LED leuchtet blau Normal Drahtbruch innerhalb der Ladestation, Hauptbegrenzungsdraht Blau blinkt ist in Ordnung Begrenzungsdraht gebrochen oder falsch angeschlossen, Draht Rot blinkt innerhalb der Ladestation ist in Ordnung blinkt rot und blau Bruch oder Kurzschluss sowohl des Begrenzungsdrahtes als abwechselnd auch des Drahtes innerhalb der Ladestation Fehlerbehebung durch den Kunden...
  • Seite 58 FEHLERBEHEBUNG 1. Prüfen Sie, ob der Begrenzungsdraht unter und Ihr Roboter kann vor der Ladestation gerade nicht in die verläuft. Keine Ladestation 2. Prüfen Sie, ob die Ladestation einfahren wie in Abschnitt 4.3 beschrieben aufgestellt ist. 1. Prüfen Sie, ob sich in der Nähe des Begrenzungsdrahtes oder darunter ein Wenn dies der Fall ist, sparen...
  • Seite 59 FEHLERBEHEBUNG 3. Prüfen Sie, ob im Display eine Fehlermeldung angezeigt wird. Siehe dazu Fehlercodes am Ende dieser Bedienungsanleitung. 4. Prüfen Sie, ob der Mähroboter aktiviert wurde und deaktivieren Sie diesen ggf. Während des Funktioneinwandfrei Textmeldung Ladevorgangs blinkt Zurück zur Funktioneinwandfrei Textmeldung Ladestation 1.
  • Seite 60 FEHLERBEHEBUNG 1. Prüfen Sie, ob die Signallampe an der Ladestation blau (S1) oder rot (S2) leuchtet 2. Wenn die Signal Lampe nicht leuchtet, prüfen Sie ob die Ladestation am Netz Der Mähroboter angeschlossen ist. kann das vom 3. Wenn die Signallampe rot Warnmeldung Begrenzungsdraht blinkt...
  • Seite 61 FEHLERBEHEBUNG Funktioneinwandfrei. Warnmeldung Mähvorgang läuft Prüfen Sie, ob ein Fremdkörper Hindernissensor Warnmeldung zwischen Chassis und Fahrwerk ist blockiert klemmt. zu rutschig ist, sodass der Mähroboter nicht hochfahren kann. Wenn dies der Fall ist, muss der Begrenzungsdraht neu Der Mähroboter Warnmeldung verlegt werden, um den steht schräg befahrbaren Bereich zu...
  • Seite 62 FEHLERBEHEBUNG 1. Wenn sich der Mähroboter innerhalb der Begrenzung “OUTSIDE” erscheint, prüfen Sie, ob der Begrenzungs- draht richtig angeschlossen ist. 2. Wenn sich der Mähroboter außerhalb der Begrenzung Ihr Mähroboter in die begrenzte Fläche und starten Sie ihn neu. Warnmeldung immernoch oder 3.
  • Seite 63 FEHLERBEHEBUNG 1. Bei niedrigem Akkuladestand fährt der Mähroboter normalerweise automatisch zur Akkuladung für den Ladestation zurück. normalen Warnmeldung 2. Wenn dies nicht der Fall ist Mähvorgang zu und der Mähroboter auf dem gering Rasen stehengeblieben ist, tragen Sie das Gerät von Hand zur Ladestation.
  • Seite 64 FEHLERBEHEBUNG Schalten Sie das Gerät aus und starten Sie es neu. Wenn der Schnittsystem dreht Fehler nach dem Neustart Fehlermeldung sich nicht, wenn der weiterhin besteht, wenden Sie Mäher gestartet wird sich an den Kundendienst.

  • Seite 65: Eu-Konformitätserklärung

    Gemäß den Bestimmungen der Richtlinien des Rates MEROTEC GmbH Hanns-Martin-Schleyer-Str. 18a 47877 Willich / Deutschland erklären hiermit, dass unser Produkt: Bezeichnung der Maschine: Mähroboter MR 1200 Maschinentyp: MB 1200 Funktionsbereiche: Gras schneiden den wesentlichen Anforderungen von Arbeitsschutz und Arbeitssicherheit gemäß der nachfolgenden Richtlinien entspricht:...

  • Seite 66: Service-Center

    Hergestellt für: Hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG Celler Str. 47, D 29614 Soltau www.hagebau.de Inverkehrbringer: MEROTEC GmbH Hanns-Martin-Schleyer-Str. 18a 47877 Willich, Germany Service-Center MEROTEC Kunden-Service Adresse Merotec GmbH Service Center Hanns-Martin-Schleyer-Str. 18a 47877 Willich Tel.: 0049 2154-8253-0008 Fax: 0049 2154-8253-0009 E-Mail: hagebau@service-ses.de...
