Začetek Uporabe - Kemper AirWatch Betriebsanleitung

Pol. Oznaka
1 M8 vtičnica zunanja -
vklop/izklop
2 Priključek za napajanje
Na spodnji strani izdelka so nameščeni upravljalni elementi in priključne
možnosti.
Pol. Oznaka
1 Rjava = NC
2 Črna = COM
Zunanja vtičnica za vklop/izklop na upravljalnem elementu je namenjena
možnosti krmiljenja, na primer naprave za prezračevanje prostora. V ta
namen pazite na PIN-dodelitev vtičnice.
6.3 Začetek uporabe
1. Vtič kabla napajalnika priključite v ustrezen priključek na izdelku.
2. Napajalnik povežite z električnim napajanjem.
1502724-02
Pol.
3
Tab. 127: Upravljalni elementi

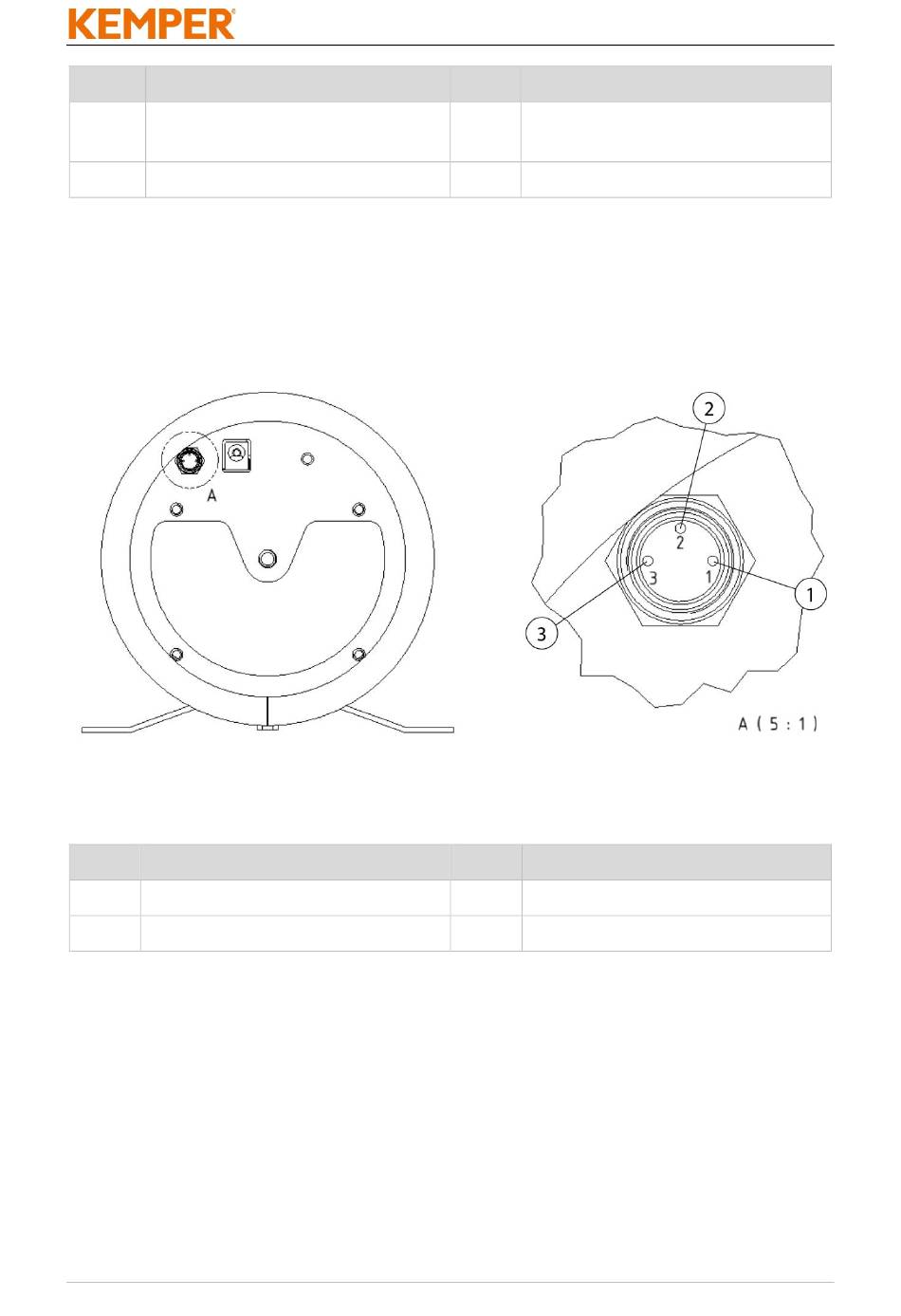

Sl. 153: PIN-dodelitev vtičnice M8
Pol.
3
Tab. 128: PIN-dodelitev vtičnice M8
- 391 -
