Poz. Megnevezés
1 Külső be/ki M8
csatlakozóaljzat
2 Tápegység csatlakozója
A termék alsó oldalán kezelőelemek és csatlakozási helyek találhatók.
Poz. Megnevezés
1 Barna = NC
2 Fekete = COM
A kezelőelemen található külső be/ki csatlakozóaljzat pl. egy
szellőzőberendezés megvezérlésére szolgál. Ehhez vegye figyelembe a
csatlakozóaljzat PIN-kiosztását.
6.3 Üzembe helyezés
1. Csatlakoztassa a tápegység kábelét a termék erre a célra szolgáló
csatlakozóaljzatával.
2. Csatlakoztassa a terméket a helyszíni hálózati csatlakozóra.
1502724-02
116. táblázat: Kezelőelemek

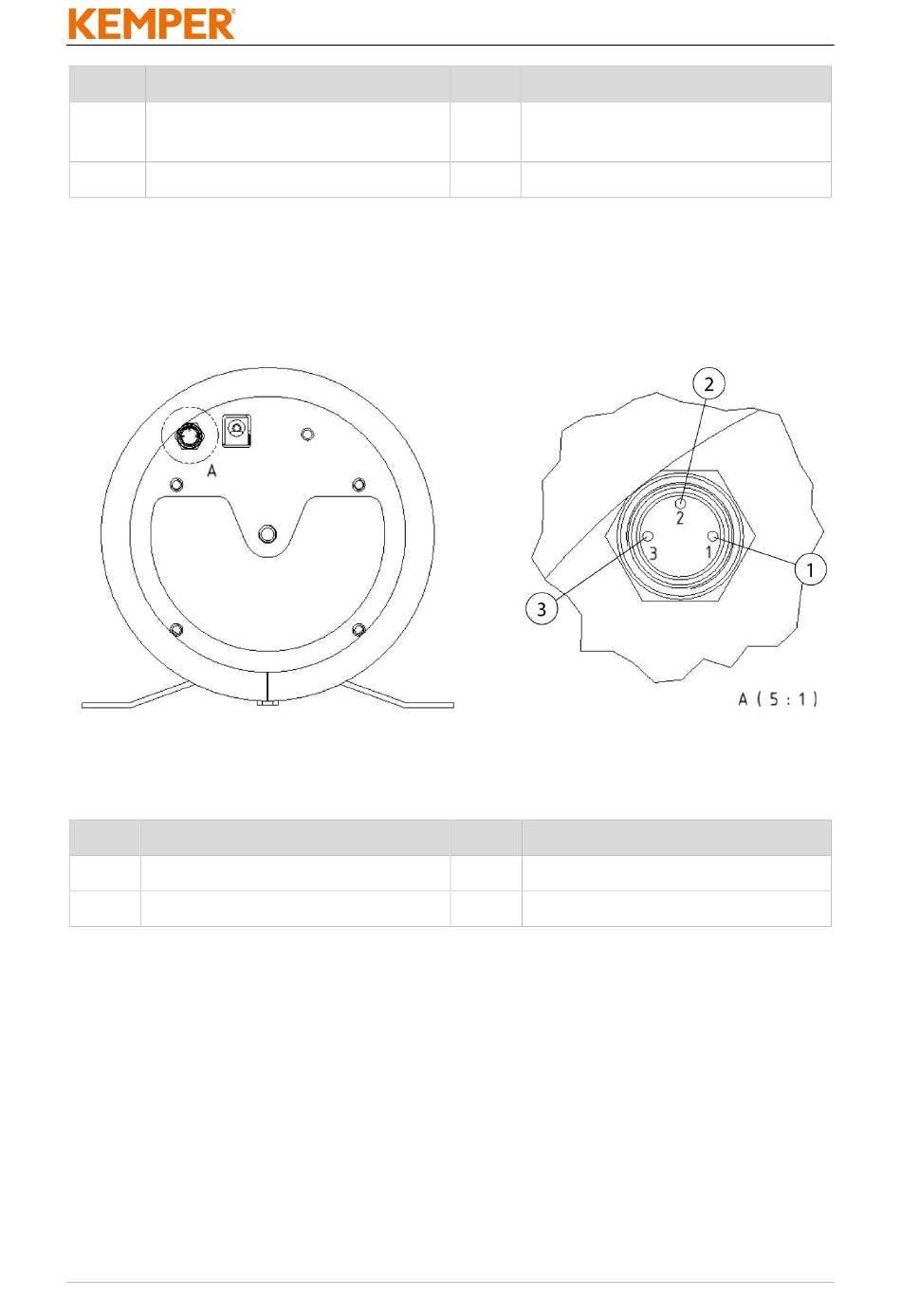

140. ábra: M8 csatlakozóaljzat PIN-kiosztása
117. táblázat: M8 csatlakozóaljzat PIN-kiosztása
Poz. Megnevezés
3 Reset gomb
Poz. Megnevezés
3 Kék = NO
