R
20 / 30
OTA
B
22/ 33/44/ D
400
IAX
YNAX
6.2

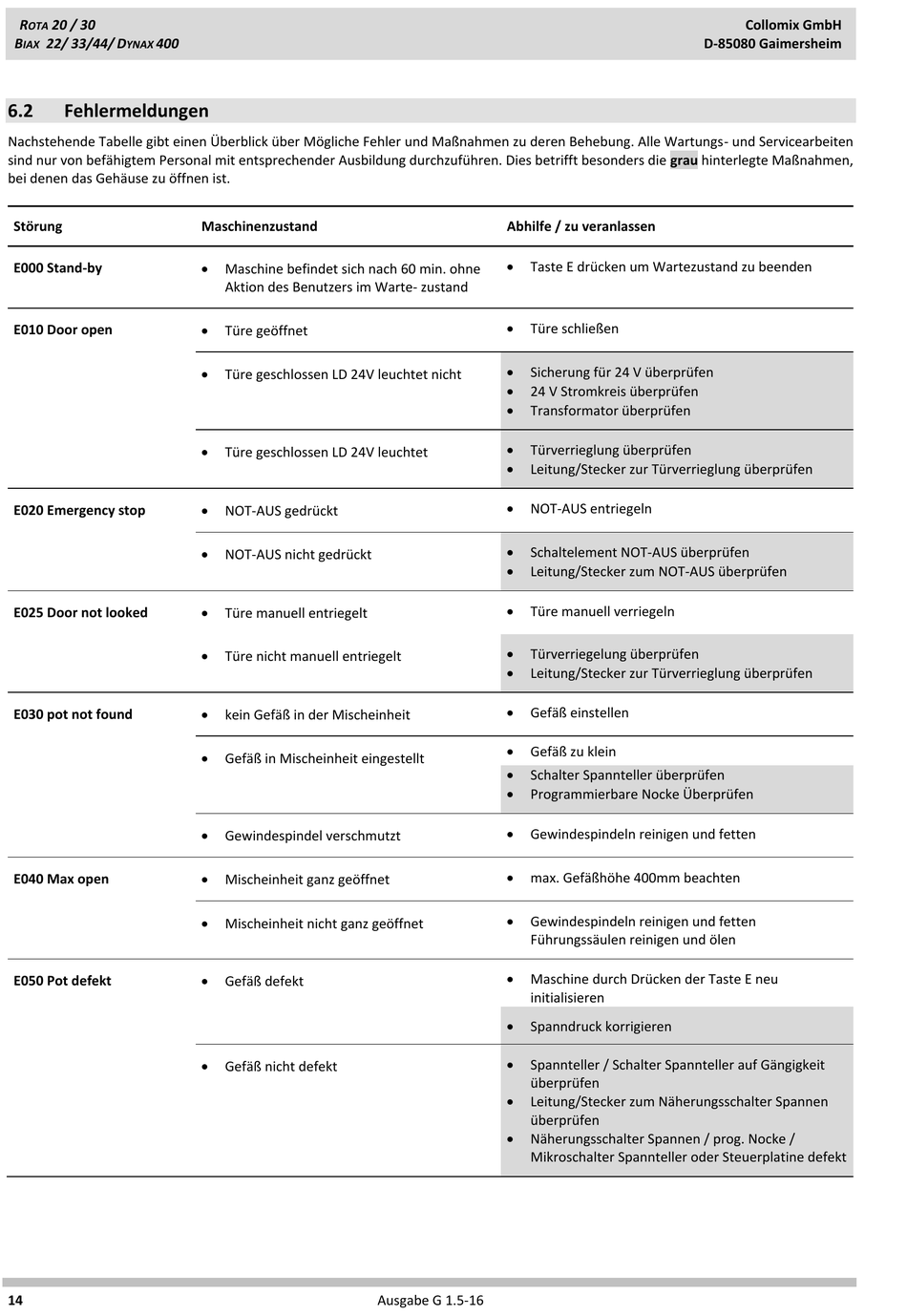

Fehlermeldungen
Nachstehende Tabelle gibt einen Überblick über Mögliche Fehler und Maßnahmen zu deren Behebung. Alle Wartungs- und Servicearbeiten
sind nur von befähigtem Personal mit entsprechender Ausbildung durchzuführen. Dies betrifft besonders die grau hinterlegte Maßnahmen,
bei denen das Gehäuse zu öffnen ist.
Störung
E000 Stand-by
E010 Door open
E020 Emergency stop
E025 Door not looked
E030 pot not found
E040 Max open
E050 Pot defekt
14
Maschinenzustand
Maschine befindet sich nach 60 min. ohne
Aktion des Benutzers im Warte- zustand
Türe geöffnet
Türe geschlossen LD 24V leuchtet nicht
Türe geschlossen LD 24V leuchtet
NOT-AUS gedrückt
NOT-AUS nicht gedrückt
Türe manuell entriegelt
Türe nicht manuell entriegelt
kein Gefäß in der Mischeinheit
Gefäß in Mischeinheit eingestellt
Gewindespindel verschmutzt
Mischeinheit ganz geöffnet
Mischeinheit nicht ganz geöffnet
Gefäß defekt
Gefäß nicht defekt
Abhilfe / zu veranlassen
Taste E drücken um Wartezustand zu beenden
Türe schließen
Sicherung für 24 V überprüfen
24 V Stromkreis überprüfen
Transformator überprüfen
Türverrieglung überprüfen
Leitung/Stecker zur Türverrieglung überprüfen
NOT-AUS entriegeln
Schaltelement NOT-AUS überprüfen
Leitung/Stecker zum NOT-AUS überprüfen
Türe manuell verriegeln
Türverriegelung überprüfen
Leitung/Stecker zur Türverrieglung überprüfen
Gefäß einstellen
Gefäß zu klein
Schalter Spannteller überprüfen
Programmierbare Nocke Überprüfen
Gewindespindeln reinigen und fetten
max. Gefäßhöhe 400mm beachten
Gewindespindeln reinigen und fetten
Führungssäulen reinigen und ölen
Maschine durch Drücken der Taste E neu
initialisieren
Spanndruck korrigieren
Spannteller / Schalter Spannteller auf Gängigkeit
überprüfen
Leitung/Stecker zum Näherungsschalter Spannen
überprüfen
Näherungsschalter Spannen / prog. Nocke /
Mikroschalter Spannteller oder Steuerplatine defekt
Ausgabe G 1.5-16
Collomix GmbH
D-85080 Gaimersheim
