Renkforce RF-VDA-310 Bedienungsanleitung

Bedienungsanleitung
RF-VDA-310 USB 3.0 zu HDMI/DVI/VGA externe
Grafikkarte
Best.-Nr. 2377801
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine externe Grafikkarte für Ihren Computer. Das Produkt ist für
den Anschluss eines zusätzlichen Monitors unter Verwendung des HDMI-, DVI- oder VGA-Anschlusses
vorgesehen. Das Produkt selbst wird an einen freien USB 3.0-Anschluss Ihres Computers angeschlos-
sen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
2 Lieferumfang
■
Produkt
■
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Das Symbol mit dem Ausrufezeichen im Dreieck wird verwendet, um auf wichtige Informatio-
nen in diesem Dokument hinzuweisen. Lesen Sie diese Informationen immer aufmerksam.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das
Produkt:
– sichtbare Beschädigungen aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
■
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
5.3 Betriebsumgebung
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt
zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb
nehmen.
5.4 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die
das Produkt angeschlossen wird.
6 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen
mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses
Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen
ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-
fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-
kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle
vom Altgerät zerstörungsfrei zu trennen.
1
www.conrad.com/downloads herunter oder scannen
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-
ten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere
Informationen auf unserer Internet-Seite):
■
in unseren Conrad-Filialen
■
in den von Conrad geschaffenen Sammelstellen
■
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und
Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-
antwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe
und das Altgeräte-Recycling gelten.

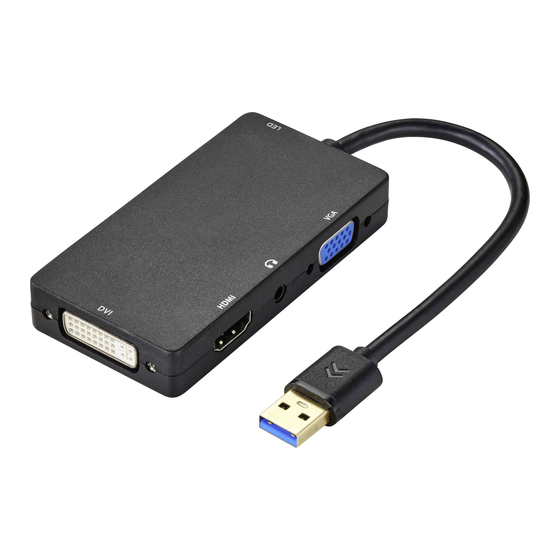

7 Produktübersicht
6
1 LED-Betriebsanzeige
3 3,5-mm-Klinkenbuchse (Stereo)
5 USB 3.2 Typ A-Stecker
8 Bedienung
Nach erfolgreicher Installation der Treibersoftware können Sie einen externen Monitor an das Gerät an-
schließen. Anschließend können Sie den Hauptmonitor durch eine entsprechende Konfigurierung der An-
zeigeeinstellungen Ihres Computers erweitern oder spiegeln.
Voraussetzungen:
a
Der Computer ist hochgefahren.
1. Schließen Sie zunächst einmal den USB 3.2-Stecker an einen nicht belegten USB 3.0-Anschluss
(oder besser) Ihres Computers an.
à
Die LED-Betriebsanzeige beginnt zu leuchten.
à
Das Verzeichnis mit den Installationsprogrammen der Software wird eingeblendet.
2. Leiten Sie dann den Beginn des Installationsvorgangs ein, indem Sie im Verzeichnis mit den Installati-
onsprogrammen der Software einen Doppelklick auf die mit Ihrem Betriebssystem kompatible Installa-
tionsdatei ausführen.
3. Starten Sie Ihren Computer nach Abschluss des Installationsvorgangs neu.
4. Ist Ihr Computer hochgefahren, schließen Sie einen externen Monitor an den HDMI-, DVI- oder VGA-
Anschluss des Produkts an. Verwenden Sie dazu geeignete Kabel.
5. Schalten Sie anschließend den externen Monitor ein.
à
Auf dem externen Monitor wird Ihnen daraufhin entweder ein Teilbereich oder eine Spiegelung
des Hauptmonitors angezeigt.
6. (Optional:) Schließen Sie für die Tonausgabe ein Headset mit einem 3,5-mm-Klinkenstecker an die
3,5-mm-Klinkenbuchse (Stereo) des Geräts an. Wichtig: Schließen Sie ausschließlich 3,5-mm-Klin-
kenstecker daran an.
7. Rufen Sie nun auf Ihrem Computer das Menü mit den Anzeigeeinstellungen auf und legen Sie fest, ob
das Bild des Hauptmonitors erweitert oder gespiegelt werden soll.
9 Reinigung und Wartung
HINWEIS! Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
10 Technische Daten
Host-Schnittstelle.................................... USB 3.0 oder besser
Stromversorgung ................................... 5 V/DC, min. 500 mA über USB
Stromverbrauch ..................................... max. 500 mA
Systemvoraussetzungen ....................... Windows® 7 oder aktueller
Länge des Kabels .................................. 190 mm
Videoauflösung ...................................... HDMI: max. 1920 x 1080p / 60 Hz
Audiobuchse .......................................... 3,5-mm-Klinkenbuchse (Stereo)
Betriebstemperatur ................................ -10 bis +50 °C
Luftfeuchtigkeit im Betrieb ..................... 10 – 80 % rF
Lagertemperatur .................................... -10 bis +50 °C
Luftfeuchtigkeit bei Lagerung ................ 10 – 95 % rF
Abmessungen (L x B x H) (ca.) ............. 92 x 48 x 15 mm
Gewicht (ca.) ......................................... 60 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2377801_V2_1222_dh_mh_de 9007199518187403-1 I2/O2 en
1
2
3
4
5
2 VGA-Anschluss
4 HDMI-Anschluss
6 DVI-Anschluss
MacOS Sierra 10.12 oder aktueller
DVI: max. 1920 x 1080p / 60 Hz
VGA: max. 1920 x 1080p / 60 Hz
