DEUTSCH
ZIELLASER
Das IR10 bietet einen doppelten Laser 8 , um das Anvisieren des Messbereichs
zu erleichtern. Die Entfernung zwischen den zwei Laserpunkten auf der
Oberfläche des Objekts stellt den ungefähren Durchmesser des kreisförmigen
Messbereichs dar, aus dem der Infrarotsensor seine Daten bezieht. Die
Messbereiche, die sich weit entfernt vom Messgerät befinden, sind größer als
die nahe gelegenen Messbereiche. Halten Sie die Taste „TEST" 2 gedrückt, um
die Ziellaser zu aktivieren/deaktivieren 8 . Im eingeschalteten Zustand wird das
Lasersymbol B auf dem Display angezeigt 4 . HINWEIS: Bei Messungen mit
dem Messfühler Typ K werden die Laser automatisch deaktiviert 9 .
Das Messgerät ist mit einer optischen Auflösung von 20:1 (Abstand-zu-Punktgröße-
Verhältnis) konfiguriert. Das Abstand-zu-Punktgröße-Verhältnis legt die Größe des
Messbereichs relativ zum Abstand zwischen der Messstelle und dem IR-Sensor 7

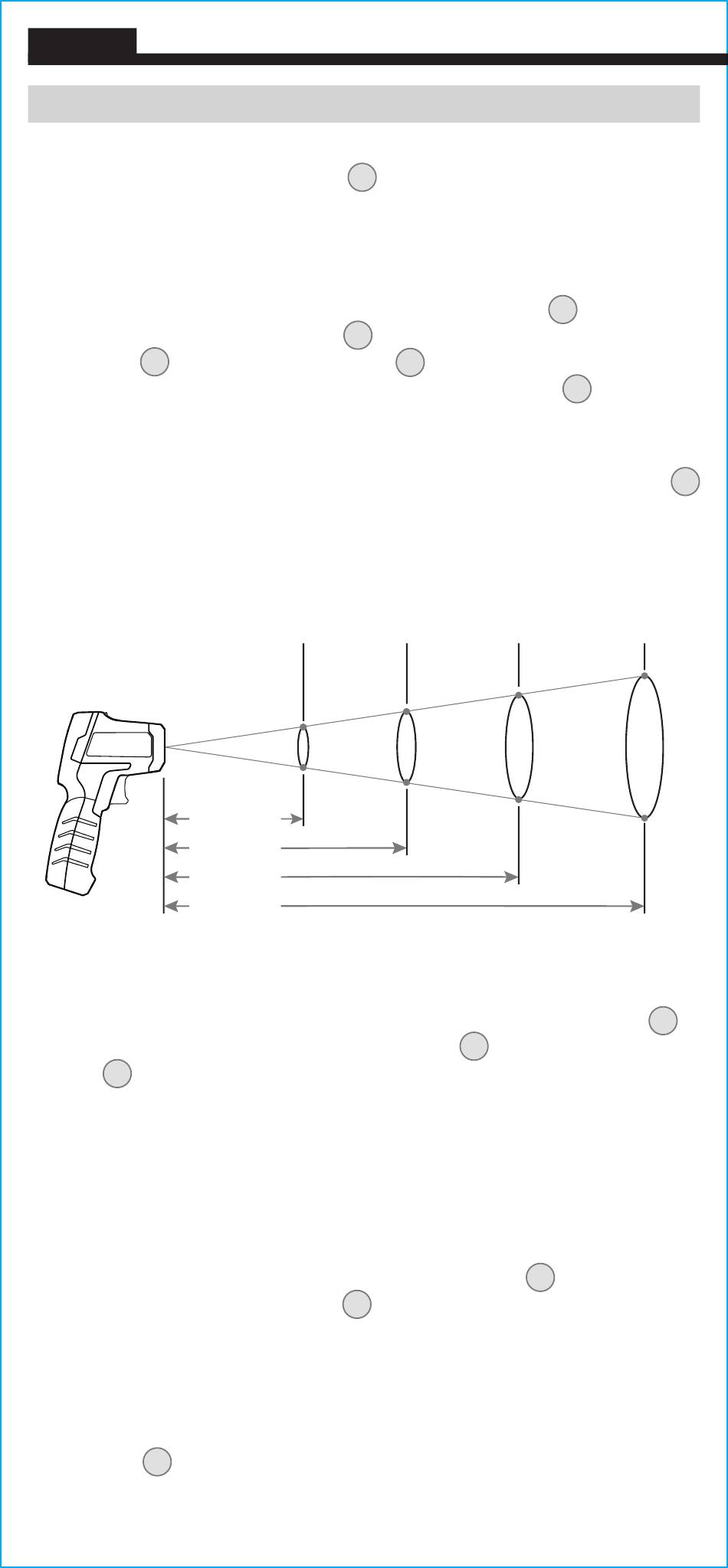

fest. Nachfolgend sind typische Durchmesser des Messbereichs als Funktion des
Abstands zwischen dem Messgerät und dem Zielbereich für optische Systeme mit
20:1 dargestellt (Abb. 1).
Abb. 1
IR-TEMPERATURMESSUNGEN
Standardmäßig misst das IR10 die Temperatur, indem es die IR-Emission 7
von Oberflächen erfasst. Drücken Sie den Auslöser 5 und richten Sie die
Ziellaser 8 auf das zu messende Objekt, um eine Messung vorzunehmen.
Das Messgerät setzt die Messung fort, solange der Auslöser gedrückt gehalten
wird. Das Loslassen des Auslösers beendet den Messvorgang. Die Ergebnisse
werden 15 Sekunden lang auf dem Display angezeigt, und wenn keine weiteren
Aktivitäten erfolgen, schaltet sich das Messgerät automatisch aus (APO).
MESSUNGEN MIT MESSFÜHLER TYP K
Die Messungen mit dem Messfühler Typ K sind immer dann aktiv, wenn
der Messfühler in die Buchse für Messfühler des Typs K 9 eingesteckt ist.
Auf dem Display leuchtet der K Typ 4 , und die IR-Messfunktionen werden
deaktiviert. Drücken Sie den Auslöser und lassen Sie ihn wieder los, um
einen Messvorgang zu starten. Ein anschließendes Drücken des Auslösers
beendet den Messvorgang. Wird ein Messvorgang nicht durch Betätigen
des Auslösers beendet, wird er nach 10 Minuten automatisch beendet.
Am Ende des Messvorgangs werden die Ergebnisse 15 Sekunden lang auf
dem Display 4 angezeigt, und wenn keine weiteren Aktivitäten erfolgen,
schaltet sich das Messgerät automatisch aus (APO).
6
BETRIEBSANLEITUNG
Ø0.5"
(13 mm)
10"
(254 mm)
20"
(508 mm)
40"
(1.016 m)
80"
(2.032 m)
Ø1"
(25 mm)
Abstand-zu-Punktgröße
Ø2"
Ø4"
(51 mm)
(102 mm)
