DEUTSCH

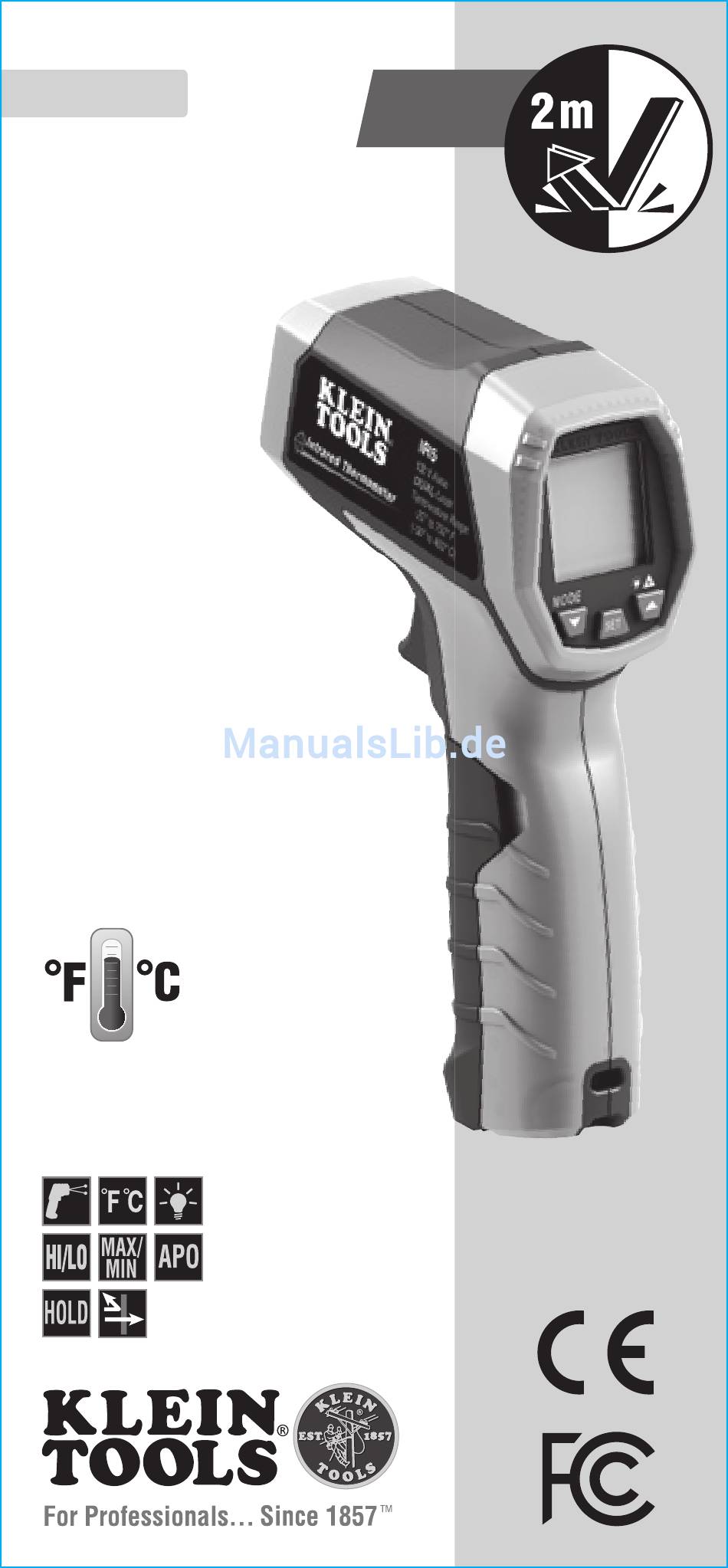

GEBRAUCHSANLEITUNG
Infrarot-Thermometer
mit doppeltem Laser
mit doppeltem Laser
• ANVISIEREN MIT
DUALEM LASER
• MESSFLECK-VERHÄLTNIS
12:1
• AUTO-SCAN
• MAX/MIN/
DURCHSCHNITT/DIFF
• HOCH/NIEDRIG-ALARM
• BELEUCHTETES DISPLAY
• AUTOMATISCHE
ABSCHALTUNG
• EINSTELLBARER
EMISSIONSGRAD
-22–752 °F
( -30 °–400 °C )
IR5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Klein Tools IR5
Inhaltszusammenfassung für Klein Tools IR5
- Seite 1 DEUTSCH GEBRAUCHSANLEITUNG Infrarot-Thermometer mit doppeltem Laser mit doppeltem Laser • ANVISIEREN MIT DUALEM LASER • MESSFLECK-VERHÄLTNIS 12:1 • AUTO-SCAN • MAX/MIN/ DURCHSCHNITT/DIFF • HOCH/NIEDRIG-ALARM • BELEUCHTETES DISPLAY • AUTOMATISCHE ABSCHALTUNG • EINSTELLBARER EMISSIONSGRAD -22–752 °F ( -30 °–400 °C )
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools IR5 ist ein professionelles Infrarot-Thermometer mit doppeltem Laser-Leitstrahl. Es verfügt über einen großen Messbereich, eine hohe optische Auflösung, zwei Ziellaser und verschiedene Berechnungsmodi für verschiedene Temperatur- Messanwendungen. • Betriebshöhe: 2000 m (6562 ft) • Relative Luftfeuchtigkeit: < 85 % nicht kondensierend •... -
Seite 3: Sicherheitshinweise
DEUTSCH MESS-SPEZIFIKATIONEN • Reaktionszeit: < 250 ms • Datenspeicherung: Ja • MAX/MIN/Mittelwert/Differenz: Ja • Spektralempfindlichkeit: 8000–14000 nm ± 2 °C (± 4 °F) oder ± 2 % ≥ 0 °C (≥ 32 °F) (je nachdem, welcher Wert größer ist) ± (4 °F + 0,2 °F pro Grad unter 32 °F) <... - Seite 4 DEUTSCH FUNKTIONSDETAILS Vorderseite HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile enthalten. Bedienungstaste – Über diese Taste wird der Modus ausgewählt und Sie können abwärts durch die Menüs blättern. SET (einstellen) Über diese Taste wird die Auswahl eingestellt. Bedienungstaste -–...
-
Seite 5: Symbole Im Lcd-Display
DEUTSCH SYMBOLE IM LCD-DISPLAY Zeigt aktive Messung an Ziellaser aktiv Hintergrundbeleuchtung aktiv HOLD Datenspeicherung Anzeige niedriger Batteriestand °F °C Zeigt die aktive Temperaturskala an. Zeigt den Messmodus an. Emissionsgrad Anzeige der Temperaturgrenzwerte (hoch/niedrig) Aktivieren/Deaktivieren von akustischen Warnsignalen beim Erreichen von Temperaturgrenzwerten... -
Seite 6: Temperaturmessung
Objekts entweder oberhalb oder unterhalb des Messbereichs des Messgeräts liegt. ANVISIEREN Das IR5 bietet einen doppelten Laser 8 , um das Anvisieren des Messbereichs zu erleichtern. Die Entfernung zwischen den zwei Laserpunkten auf der Oberfläche des Objekts stellt den ungefähren Durchmesser des kreisförmigen Messbereichs dar, aus dem der... -
Seite 7: Hintergrundbeleuchtung
DEUTSCH BETRIEBSANLEITUNG HINTERGRUNDBELEUCHTUNG Die Hintergrundbeleuchtung kann durch kurzes Drücken der Bedienungstaste 3 ein-/ausgeschaltet werden. Im eingeschalteten Zustand wird das Symbol der Hintergrundbeleuchtung auf dem Display angezeigt. BETRIEBSARTENWAHL Bei der Temperaturmessung misst das Messgerät das zu messende Objekt kontinuierlich. Drücken Sie nach einer Messung die Betriebsarten- Bedienungstaste 1 , um Folgendes durchzublättern: •... - Seite 8 Infrarot-Thermometer präzise Messungen vorzunehmen. Der Emissionsgrad kann beim IR5 von 0,10 bis 1,00 eingestellt werden, um eine präzise Temperaturmessung für die meisten Materialien zu erhalten. Generell gilt, dass helle, glänzende Oberflächen, z. B. Chrom und weiße Platten, einen niedrigeren Emissionsgrad als mattschwarze Materialien aufweisen.
-
Seite 9: Wartung
DEUTSCH WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, muss die Batterie ersetzt werden. 1. Öffnen Sie das Batteriefach 6 , indem Sie die Abdeckung des Fachs an den Vertiefungen weg vom Auslöser abziehen. 2. Entnehmen Sie die leere 9-V-Batterie und entsorgen Sie diese ordnungsgemäß.
