LV

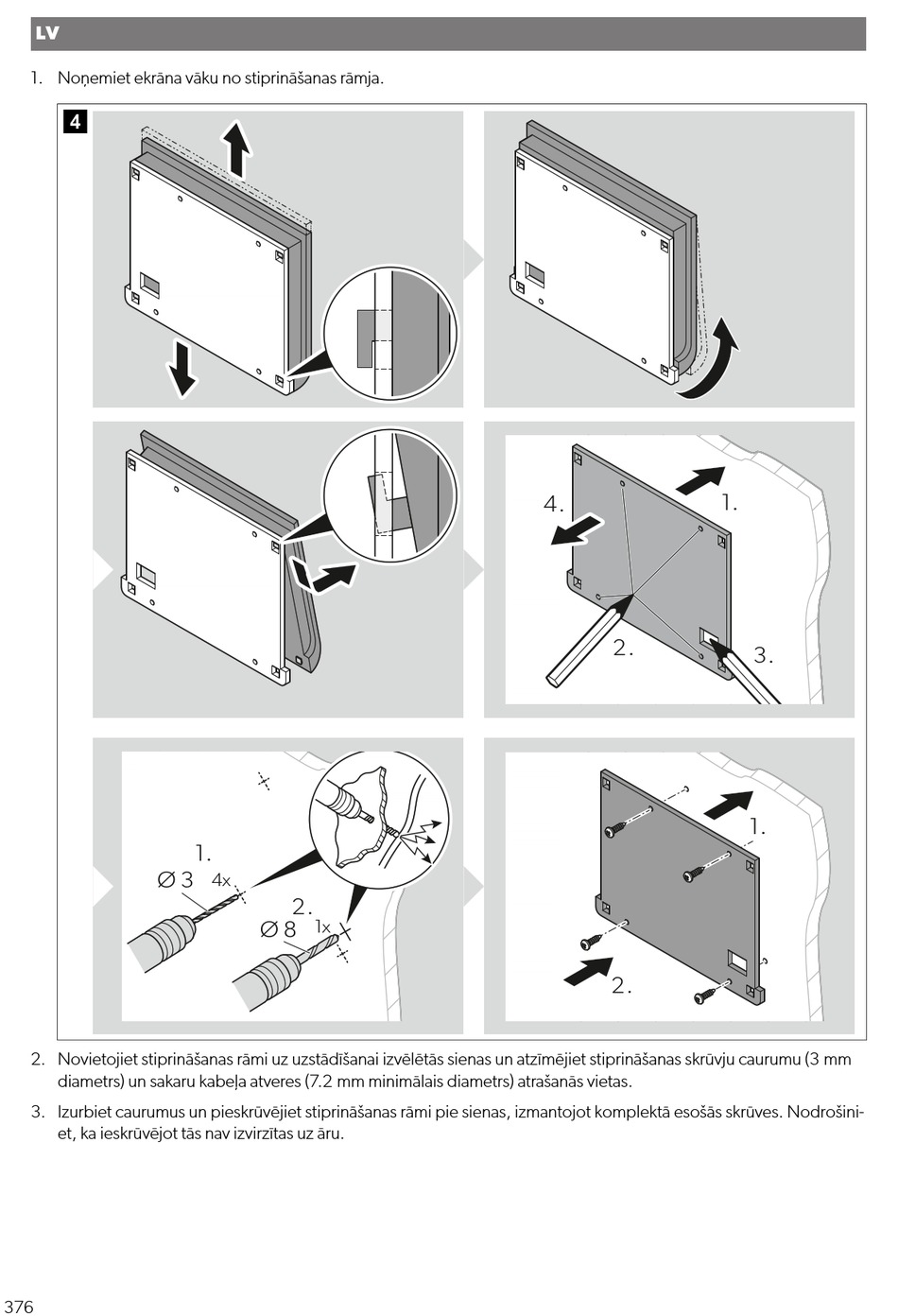

1. Noņemiet ekrāna vāku no stiprināšanas rāmja.
4
Ø 3
2. Novietojiet stiprināšanas rāmi uz uzstādīšanai izvēlētās sienas un atzīmējiet stiprināšanas skrūvju caurumu (3 mm
diametrs) un sakaru kabeļa atveres (7.2 mm minimālais diametrs) atrašanās vietas.
3. Izurbiet caurumus un pieskrūvējiet stiprināšanas rāmi pie sienas, izmantojot komplektā esošās skrūves. Nodrošini-
et, ka ieskrūvējot tās nav izvirzītas uz āru.
376
1.
4x
2.
Ø 8 1x
4.
2.
4x
2.
1.
3.
1.
