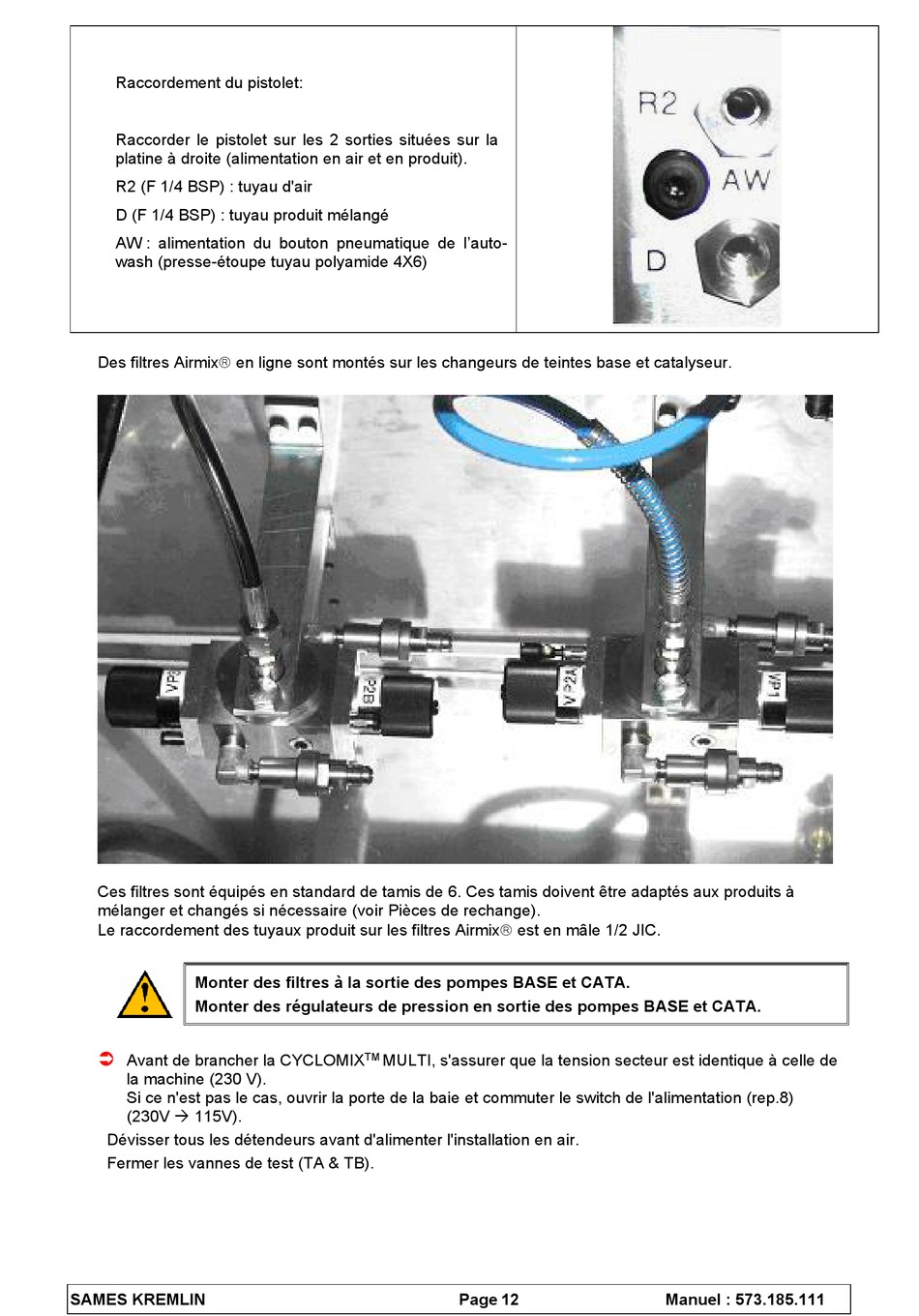

Raccordement du pistolet:
Raccorder le pistolet sur les 2 sorties situées sur la
platine à droite (alimentation en air et en produit).
R2 (F 1/4 BSP) : tuyau d'air
D (F 1/4 BSP) : tuyau produit mélangé
AW : alimentation du bouton pneumatique de l'auto-
wash (presse-étoupe tuyau polyamide 4X6)
Des filtres Airmix en ligne sont montés sur les changeurs de teintes base et catalyseur.
Ces filtres sont équipés en standard de tamis de 6. Ces tamis doivent être adaptés aux produits à
mélanger et changés si nécessaire (voir Pièces de rechange).
Le raccordement des tuyaux produit sur les filtres Airmix est en mâle 1/2 JIC.
Monter des filtres à la sortie des pompes BASE et CATA.
Monter des régulateurs de pression en sortie des pompes BASE et CATA.

Avant de brancher la CYCLOMIX
la machine (230 V).
Si ce n'est pas le cas, ouvrir la porte de la baie et commuter le switch de l'alimentation (rep.8)
(230V  115V).
Dévisser tous les détendeurs avant d'alimenter l'installation en air.
Fermer les vannes de test (TA & TB).
SAMES KREMLIN
TM MULTI, s'assurer que la tension secteur est identique à celle de
Page 12 Manuel : 573.185.111
