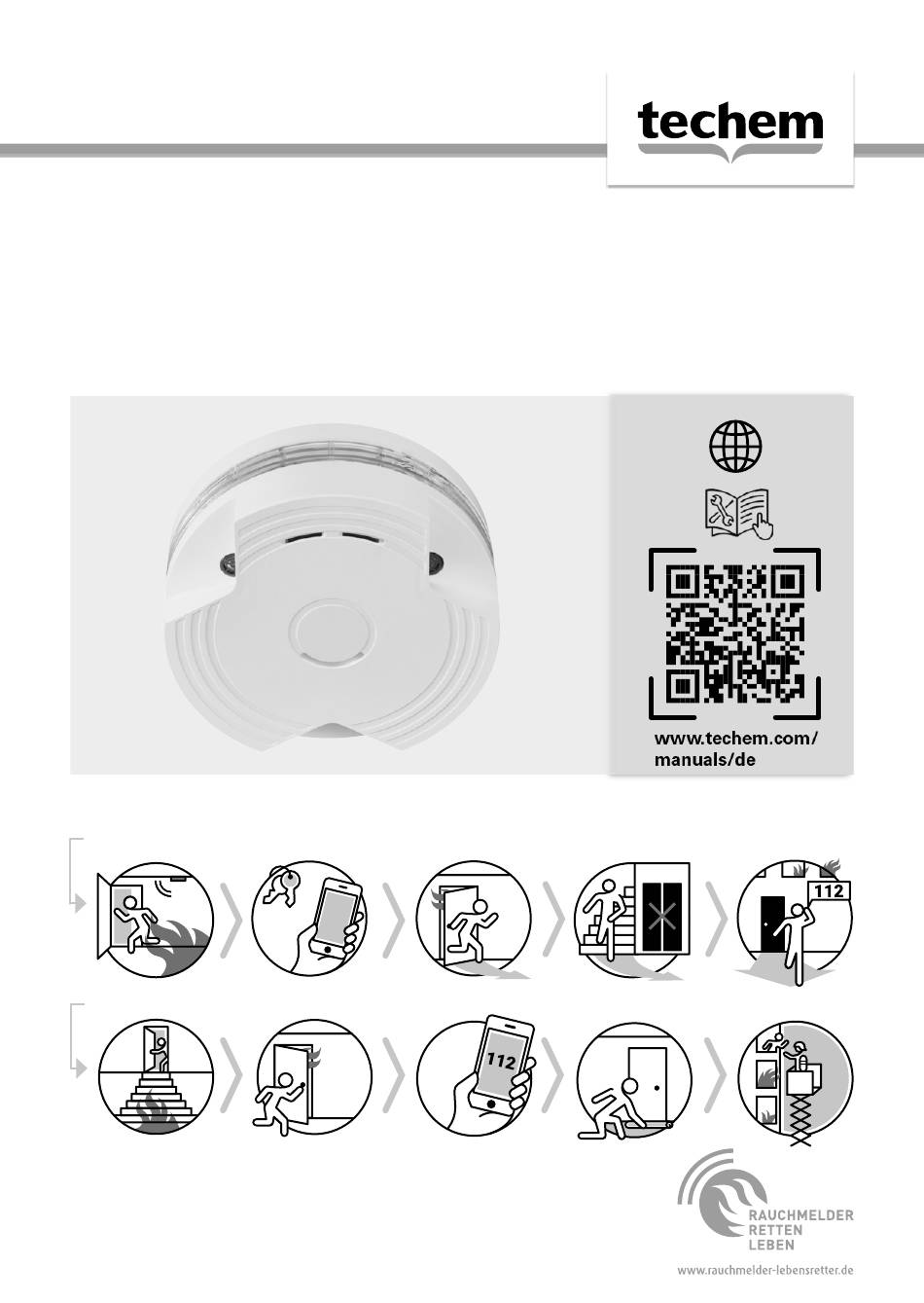

BEDIENUNGSANLEITUNG
für Wohnungsnutzer
Funk-Rauchwarnmelder radio4/
Rauchwarnmelder vario4
Verhalten im Brandfall
Brand in der Wohnung
Brand im Treppenhaus
Bitte das Dokument sorgfältig lesen und die Anweisungen
befolgen, um einen ordnungsgemäßen Betrieb des Geräts zu
gewährleisten. Das Dokument muss während der gesamten
Nutzungsdauer des Geräts aufbewahrt werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für techem radio4
Inhaltszusammenfassung für techem radio4
- Seite 1 BEDIENUNGSANLEITUNG für Wohnungsnutzer Funk-Rauchwarnmelder radio4/ Rauchwarnmelder vario4 Verhalten im Brandfall Brand in der Wohnung Brand im Treppenhaus Bitte das Dokument sorgfältig lesen und die Anweisungen befolgen, um einen ordnungsgemäßen Betrieb des Geräts zu gewährleisten. Das Dokument muss während der gesamten...
-
Seite 2: Funktionsübersicht
Funktionsübersicht Funktion Signalton Rote LED Normalbetrieb Kein Ton Leuchtet nicht Alarmierung Lauter Warnton Blinkt alle 2 Sekunden Alamierung ohne Brand- Lauter Warnton Blinkt alle 2 rauch Sekunden Siehe Inhalt „ Täuschungs- alarme“ Störung 2 leise Signaltöne Blinkt 2x pro alle 10 Minuten 30 Sekunden Gerätedefekt 3 leise Signal-... - Seite 3 Handlungsbedarf/Bedienung des RWM Keine Bedienung nötig Keine Bedienung nötig Bei Brand-/Rauchentwicklung Verhaltenshinweise auf à Deckblatt beachten Deaktivierung des lauten Warntons für 15 Minuten: à Benutzertaste einmal kurz drücken; rote LED blinkt weiter alle 2 Sekunden. Akustische Alarmierung in dieser Zeit außer Funktion ...
-
Seite 4: Produktbeschreibung

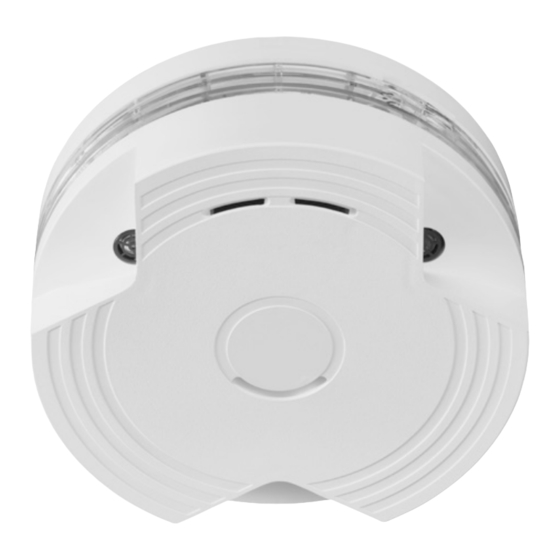

Produktbeschreibung 1 – Raucheintrittsöffnungen 2 – Umfeldüberprüfung mit 3 Sensoren 3 – Benutzertaste 4 – Rote Leuchtdiode (LED) Allgemeine Hinweise Der hochwertige, optische Rauchwarnmelder (RWM) arbeitet nach dem Streulichtprinzip. In der Rauchkammer wird ein Licht- strahl durch eindringende Rauchpartikel so gestreut, dass Antei- le des Lichtstrahls auf eine Fotozelle fallen. -
Seite 5: Funktionsprüfung
Benutzertaste bis ein leiser Warnton ertönt. Sonderfall: Aufkleber auf der Benutzertaste „Jährliche Sicht- prüfung“ mit einer resultierenden jährlichen Funktionsprüfung durch Techem. Verwenden Sie niemals eine offene Flamme oder sonstigen Rauch zum Testen des RWM. Kontrollieren Sie zusätzlich bei der Überprüfung, ob ... -
Seite 6: Demontage-/Wiedermontagehinweise
Demontage-/Wiedermontagehinweise Der RWM darf zu Renovierungsarbeiten für maximal 14 Tage demontiert oder abgedeckt sein (sofern keine Demontage möglich ist). Danach wird es zu einer Störungs-Signalisierung kommen. Nach Beendigung der Arbeiten den RWM bitte schnellstmöglich wieder montieren bzw. die Abdeckung entfer- nen. -
Seite 7: Täuschungsalarme
5. Stecken Sie das Gerät auf die Montageplatte auf und drehen Sie es leicht bis Anschlag im Uhrzeigersinn (nach rechts). Drehen Sie ihn dann mit Druck gegen den Untergrund im Uhrzeigersinn bis zum Einrasten. 6. Führen Sie eine Funktionsprüfung durch. Täuschungsalarme Es kann vorkommen, dass der RWM alarmiert, obwohl kein Rauch oder Feuer zu erkennen ist. -
Seite 8: Umfeldüberprüfung
Störung Störungsursachen sind: Überstreichen, Abkleben oder Abdecken des RWM Demontage Gegenstände im Bereich der Umfeldüberprüfung Technischer Defekt Sollte die Behebung der Störungsursache nicht möglich sein, bitte schnellstmöglich die Hotline 0800 2001264 (kostenfrei) anrufen. (Wenn möglich aus der betroffenen Wohnung anrufen.) Aus Sicherheitsgründen bis zur Beseitigung der Störung die Türen zu Räumen mit funktionsfähigen RWM offen halten. - Seite 9 Bei der Wandmontage ist ein durchgängiger Abstand von mind. 50 cm um den RWM herum und in den Raum hinein erforderlich. Ausnahme ist lediglich der Abstand zur Decke mit > 41–43 cm. >41 – 43 cm >50 cm > 50 cm >100 cm Sollte eine Änderung des Montageortes erforderlich sein, z.B.
- Seite 10 Gerätedefekt Bei Defekt des RWM muss das Gerät so schnell wie möglich ausgetauscht werden. Bitte umgehend an die Hotline 0800 2001264 (kostenfrei) wenden. Nicht versuchen, defekte RWM zu reparieren. Es gibt keine auszuwechselnden Teile. Aus Sicherheitsgründen bis zum Austausch defekter RWM die Türen zu Räumen mit funktionsfähigen RWM offen halten.
-
Seite 11: Technische Daten
Technische Daten Ausführung Typ 4.4.3 mit integriertem Funkmodul radio4 zur Einbindung in die Techem Funksysteme und Techem Smart System Sensorik photooptisches Streulichtverfahren Funktionsprüfung manuell vor Ort der Warnsignale automatisch aus der Ferne Akustische bei Brandalarm: mindestens 85 dB (A) Signalisierung gemäß... -
Seite 12: Herstellererklärung
Herstellererklärung Funk-Rauchwarnmelder radio4/vario4 Die Herstellerleistungserklärung finden sie unter www.techem.de/rauchwarnmelder Hersteller: ATRAL-SECAL GmbH Zum Gunterstal 66440 Blieskastel – Germany Techem Hotline – 24/7 für Sie erreichbar 08002 001264 (kostenfrei) Techem Energy Services GmbH Hauptstraße 89 · D-65760 Eschborn · www.techem.de...
