Megasat IP Server Twin Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. Receiver
  5. IP Server Twin
  6. Kurzanleitung

Megasat IP Server Twin Kurzanleitung

Sat-server
Vorschau ausblenden
  • Inhalt
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

SAT>IP Server Twin
Schnellanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat IP Server Twin

Inhaltszusammenfassung für Megasat IP Server Twin

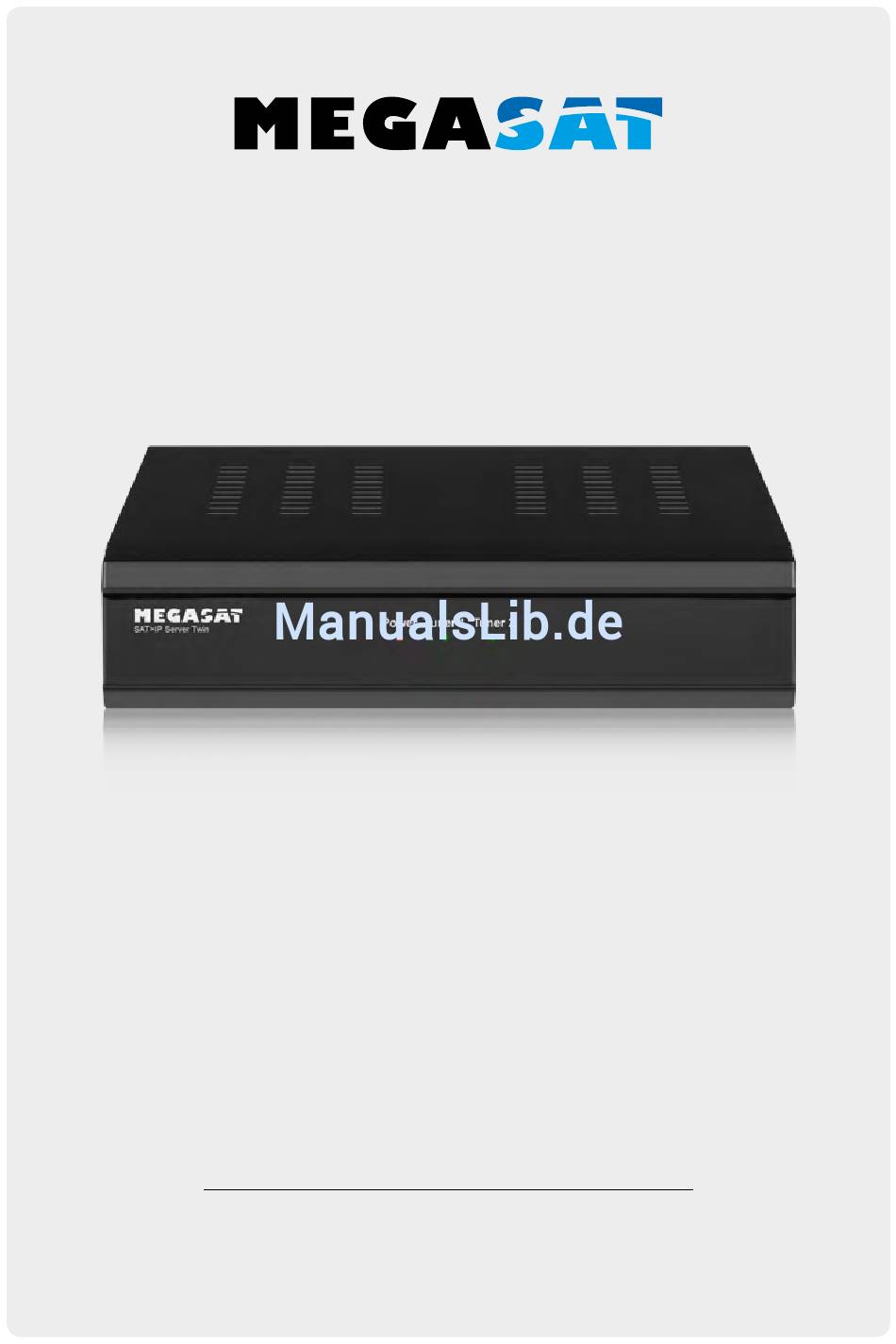

  • Seite 1 SAT>IP Server Twin Schnellanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ....................03 1. Einleitung ....................... 04 2. Anschluss & Zugang zum Server 2.1 Anschluss des Servers ................05 2.2 Ermitteln der IP Adresse ..............06 2.3 Konfiguration ..................... 07 3. Server Login 3.1 Passworteingabe ..................08 4. Hauptmenü 4.1 Server Status ....................

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt DC 12 V, 3 A / AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Seite 4: Einleitung

    1. Einleitung Der SAT>IP Server wandelt die Satellitensignale der TV- und Radio Programme in IP Si- gnale um und leitet sie kabelgebunden via LAN an Ihren Internet-Router. Dieser verteilt die Signale weiter an einen SAT>IP Clienten (Receiver) oder via WLAN an kompatible Ge- räte wie z.B.

  • Seite 5: Anschluss & Zugang Zum Server

    2. Anschluss & Zugang zum Server 2.1 Anschluss des Servers LNB 2 LNB 1 Reset Taste Stromversorgung Werkseinstellung 1. Verbinden Sie den SAT>IP Server mit Ihrem Internet-Router. Nutzen Sie hierzu ein geeignetes LAN-Kabel. 2. Verbinden Sie die Koaxialleitungen vom LNB oder Multischalter mit den entspre- chenden Anschlüssen (siehe Tabelle).

  • Seite 6: Ermitteln Der Ip Adresse

    1. Laden Sie die entsprechende Software auf den PC herunter und installieren Sie sie. 2. Öffnen Sie das Programm “Device Spy” aus dem Startmenü. 3. Wählen Sie in der Liste der “UPnP Devices” den “Megasat SAT>IP Server” aus, und lesen die entsprechende “Base URL” ab (z.B. 192.168.2.101:9090)

  • Seite 7: Konfiguration

    2. Anschluss & Zugang zum Server 2.3 Konfiguration Der Server kann mit einem PC, der sich im gleichen Netzwerk befindet, konfiguriert wer- den. Die Konfiguration erfolgt über einen Internet-Browser, mit dem Sie sich einloggen müssen, um auf die Benutzeroberfläche des Servers zu gelangen. Öffnen Sie einen Internet-Browser (z.

  • Seite 8: Server Login

    3. Server Login 3.1 Passworteingabe Nachdem sich der Internet-Browser erfolgreich mit dem Server verbunden hat, wird die „Server Login“ Seite angezeigt. Um in die Benutzeroberfläche zu gelangen, müssen Sie das Passwort eingeben. Das Standard-Passwort lautet: admin Geben Sie die Zugangsdaten ein und klicken Sie auf die Schaltfläche „Login“. ACHTUNG: Das Standard-Passwort sollten Sie unbedingt ändern, um Unbefugten den Zugriff zu verweigern! Die Änderung des Passworts können Sie unter „Systemeinstellung“...

  • Seite 9: Hauptmenü

    4. Hauptmenü 4.1 Server Status Auf dieser Seite werden Grundinformationen des Servers angezeigt: • UUID (Universally Unique Identifier) • Geräte ID • IP Adresse • MAC Adresse DEUTSCH...

  • Seite 10: Netzwerkeinstellung

    4. Hauptmenü 4.2 Netzwerkeinstellung Auf dieser Seite sehen Sie die automatisch vergebenen Netzwerkeinstellungen: • IP Adresse • Netzwerkmaske • Netzübergang • DNS DEUTSCH...

  • Seite 11: Systemeinstellung

    4. Hauptmenü 4.3 Systemeinstellung Antennen Einstellung Universal Wählen Sie „Universal“ wenn Sie ein Single LNB, Twin LNB oder einen Multischalter ange- schlossen haben. Ändern Sie bei Bedarf das entsprechende Frequenzband. Unicable Wählen Sie „Unicable“ wenn Sie den Server mit einem Unicable System betreiben. Än- dern Sie die Daten entsprechend Ihrer Unicable Anlage.

  • Seite 12: Firmware

    4. Hauptmenü 4.4 Firmware Auf dieser Seite können Sie die Firmware des SAT>IP Servers updaten. Die aktuellste Firmware finden Sie immer auf unserer Homepage www.megasat.tv. Update über Netzwerk 1. Kopieren Sie die Firmware auf einen PC der sich im gleichen Netzwerk befindet.

  • Seite 13: Technische Daten

    Gewicht und Abmessungen sind nicht unbedingt genaue Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet: Megasat Sat>IP Server Twin (Art-Nr.
  • Seite 14 Version: 1.0 (Januar 2017) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 15 SAT>IP Server Twin Quick guide...
  • Seite 16 Content Safety instructions ...................... 03 1. Introduction ......................04 2. Connection & Access to the Server 2.1 Connecting the server ................05 2.2 Determining the IP address .............. 06 2.3 Configuration ..................... 07 3. Server Login 3.1 Password input ..................08 4.

  • Seite 17: Safety Instructions

    Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is DC 12 V, 3 A AC 100~240 V, 50/60Hz.

  • Seite 18: Introduction

    1. Introduction The SAT>IP server converts the satellite signals of the TV and radio programs into IP signals and routes them cable-bound via LAN to your Internet router. It distributes the si- gnals further to a SAT>IP client (receiver) or via WLAN to compatible devices, e.g. Smart- phones, tablet PCs or notebooks receive the audio and picture signals wirelessly with a suitable app.

  • Seite 19: Connection & Access To The Server

    2. Connection & Access to the Server 2.1 Connecting the server LNB 2 LNB 1 Reset button Power supply Factory setting 1. Connect the SAT>IP server to your Internet router. Use a suitable LAN cable. 2. Connect the coaxial cables from the LNB or multiswitch to the corresponding connections (see table).

  • Seite 20: Determining The Ip Address

    1. Download the appropriate software to the PC and install it. 2. Open the „Device Spy“ program from the Start menu. 3. Select „Megasat SAT> IP Server“ from the „UPnP Devices“ list and read the „Base URL“ (for example, 192.168.2.101:9090)

  • Seite 21: Configuration

    2. Connection & Access to the Server 2.3 Configuration The server can be configured with a PC that is in the same network. The configuration takes place via an Internet browser, which you must login in order to access the user inter- face of the server.

  • Seite 22: Server Login

    3. Server Login 3.1 Password input After the Internet browser has successfully connected to the server, the „Server Login“ page is displayed. To enter the user interface, you must enter the password. The default password is: admin Enter the access data and click on the „Login“ button. WARNING: The default password should be changed to prevent unauthorized access! You can change the password in „System Settings“.

  • Seite 23: Server Status

    4. Main Menu 4.1 Server Status This page displays basic information about the server: • UUID (Universally Unique Identifier) • Device ID • IP adress • MAC adress ENGLISH...

  • Seite 24: Network Settings

    4. Main Menu 4.2 Network settings On this page you can see the automatically assigned network settings: • IP adress • Network Mask • Network transition • DNS ENGLISH...

  • Seite 25: System Settings

    4. Main Menu 4.3 System settings Antenna setting Universal Select „Universal“ if you use a Single LNB, Twin LNB or a multiswitch. If necessary, change the corresponding frequency band. Unicable Select „Unicable“ if you are use the server with a Unicable system. Change the data ac- cording to your Unicable system.

  • Seite 26: Firmware

    4. Main Menu 4.4 Firmware On this page you can update the firmware of the SAT>IP server. The latest firmware can always be found on our homepage www.megasat.tv. Update via network 1. Copy the firmware to a PC on the same network.

  • Seite 27: Specifications

    Weight and dimensions are not necessarily exact values. Technical specifications are subject to change without notice. Conformity information Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council 2014/30/EU and 2014/35/EU: Megasat Sat>IP Server Twin (Art-No.
  • Seite 28 Version: 1.0 (January 2017) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
