PIKO 36018 Einbauanleitung

36018 LED Innenbeleuchtung Pwg88
Interior Lighting for G Pwg88

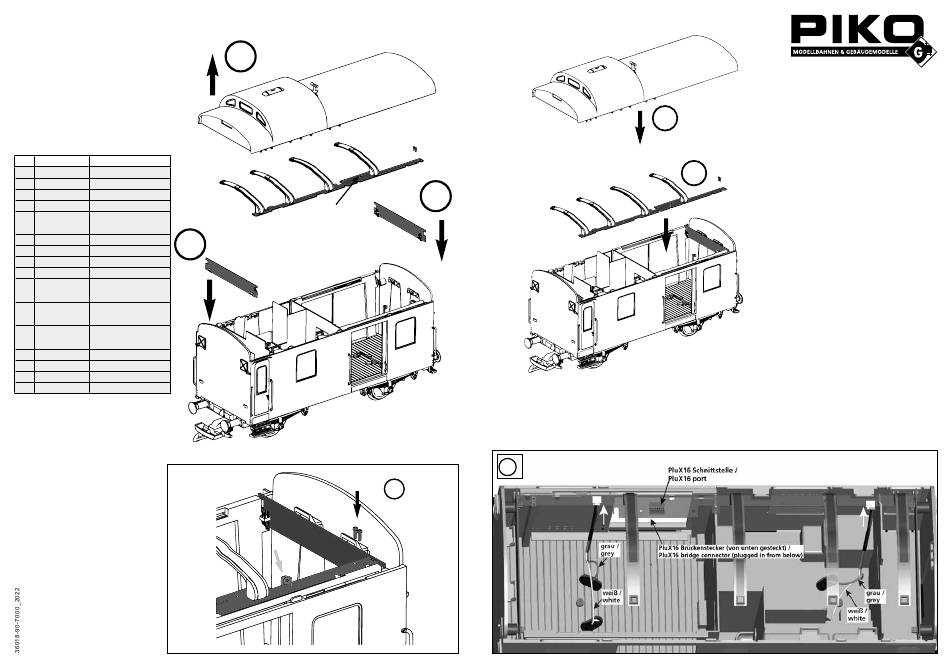

Einbau Innenbeleuchtung
Installation Interior Lighting
Anschlussbelegung der PluX16 Schnittstelle
pin configuration of the PluX16 port
Pin Signal Funktion
1
2
3 GND
4
5 LV Schlusslicht vorne /
rear light front
2
6 AUX3 Licht / light 3
7 PLUS V+
8 AUX4 Licht / light 4
9
10 Gleis R Gleis rechts /
Track right
11 LH Schlusslicht hinten /
rear light rear
12 Gleis L Gleis links / Track
left
13
14 AUX1 Licht / light 1
15
16 AUX2 Licht / light 2
1
Licht 1
Licht 2
Licht 3
Licht 4
PluX16 Schnittstelle
PluX16 port
Schlusslicht
vorne
Schlusslicht
hinten
3a
2
Beim Anschluss der beiden Kabel bitte auf gleiche Ausrichtung der Kontakte achten.
When connecting the two wires, please pay attention to the alignment position of the contacts.
3b
Technische Daten:
Spannungsbereich 5 - 24 V DC
4
Leistungsaufnahme 20 mA
Maße ca. 280 x 110 x 35 mm
Technical data:
Voltage range 5 - 24 V DC
3
Power input 20 mA
Dimensions ca. 280 x 110 x 35 mm
