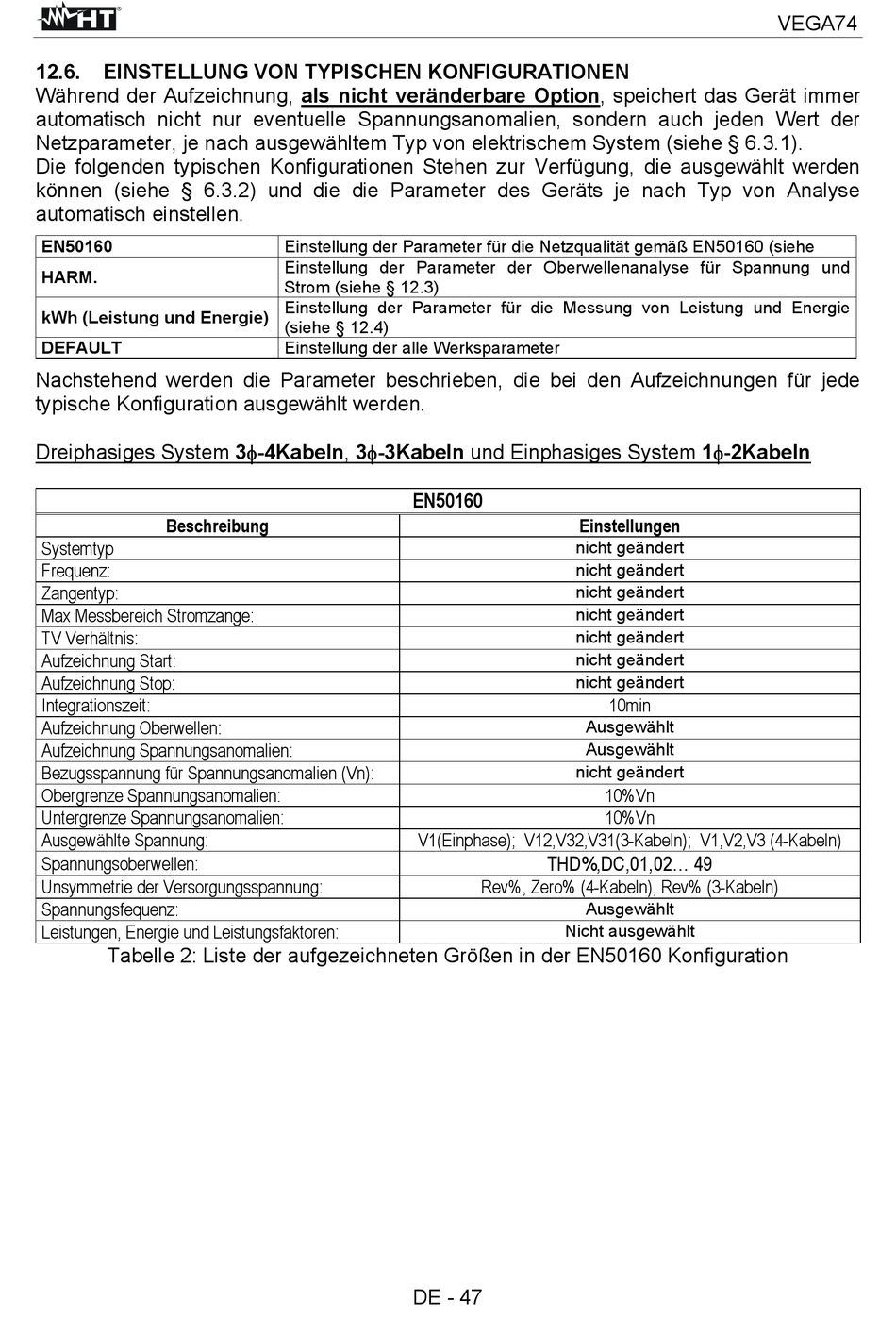

12.6.

EINSTELLUNG VON TYPISCHEN KONFIGURATIONEN

Während der Aufzeichnung, als nicht veränderbare Option, speichert das Gerät immer
automatisch nicht nur eventuelle Spannungsanomalien, sondern auch jeden Wert der
Netzparameter, je nach ausgewähltem Typ von elektrischem System (siehe § 6.3.1).
Die folgenden typischen Konfigurationen Stehen zur Verfügung, die ausgewählt werden
können (siehe § 6.3.2) und die die Parameter des Geräts je nach Typ von Analyse
automatisch einstellen.
EN50160
HARM.
kWh (Leistung und Energie)
DEFAULT
Nachstehend werden die Parameter beschrieben, die bei den Aufzeichnungen für jede
typische Konfiguration ausgewählt werden.
Dreiphasiges System 3-4Kabeln, 3-3Kabeln und Einphasiges System 1-2Kabeln
Beschreibung
Systemtyp
Frequenz:
Zangentyp:
Max Messbereich Stromzange:
TV Verhältnis:
Aufzeichnung Start:
Aufzeichnung Stop:
Integrationszeit:
Aufzeichnung Oberwellen:
Aufzeichnung Spannungsanomalien:
Bezugsspannung für Spannungsanomalien (Vn):
Obergrenze Spannungsanomalien:
Untergrenze Spannungsanomalien:
Ausgewählte Spannung:
Spannungsoberwellen:
Unsymmetrie der Versorgungsspannung:
Spannungsfequenz:
Leistungen, Energie und Leistungsfaktoren:
Tabelle 2: Liste der aufgezeichneten Größen in der EN50160 Konfiguration
Einstellung der Parameter für die Netzqualität gemäß EN50160 (siehe
Einstellung der Parameter der Oberwellenanalyse für Spannung und
Strom (siehe § 12.3)
Einstellung der Parameter für die Messung von Leistung und Energie
(siehe § 12.4)
Einstellung der alle Werksparameter
EN50160
V1(Einphase); V12,V32,V31(3-Kabeln); V1,V2,V3 (4-Kabeln)
DE - 47
Einstellungen
nicht geändert
nicht geändert
nicht geändert
nicht geändert
nicht geändert
nicht geändert
nicht geändert
10min
Ausgewählt
Ausgewählt
nicht geändert
10%Vn
10%Vn
THD%,DC,01,02... 49
Rev%, Zero% (4-Kabeln), Rev% (3-Kabeln)
Ausgewählt
Nicht ausgewählt
VEGA74
