Montagesanweisung - Mounting procedure
Sie können den SMARTplayer entweder auf eine glatte Fläche stellen
oder an die Wand montieren.
Die Ausrichtung an der Wand kann waagrecht oder senkrecht
erfolgen.
Bitte beachten Sie die Distanz zu den einzelnen Lautsprecher! Der
SMARTplayer ist ein Funksender, positionieren Sie ihn in Sichtweite
zu den Lautsprechern.
Für die Wandmontage benötigen Sie zusätzlich zwei Dübel und zwei
Schrauben mit den Maßen (nicht in Lieferumfang enthalten):
Dübel: 6x30 mm
Schrauben: 3,5x50 mm mit Senkkopf
1. SCHRITT
Zeichnen Sie die Abstände laut Skizze 1 (102 mm) mit einem Bleistift
an die Wand und bohren Sie an der entsprechenden Stelle jeweils
ein Loch.
2. SCHRITT
Stecken Sie beiden Dübel in die Löcher und schrauben Sie
die Schrauben bis auf 8mm in die Wand (siehe Skizze 2)
3. SCHRITT
Hängen Sie den SMARTplayer mittels den zwei Montagekreuzen in die
Schrauben ein.
8
You can either set up the SMARTplayer on a smooth surface or mount
it on the wall.
The alignment on the wall can be done horizontally or vertically.
Please note the distance to the individual loudspeakers!
The SMARTplayer is a radio transmitter, please position it within
sight of the speakers.
For mounting on the wall, you also need two dowels and two screws
with the following dimensions (not included):
Dowel: 6x30 mm
Screws: 3.5x50 mm with countersunk head
STEP 1
Draw the distances with a pencil on the wall (102 mm) as shown in
the sketch 1 and drill two holes in the appropriate place.
STEP 2
Insert two dowels into the pre-drilled holes and then screw
two screws until screw heads protrude 8 mm from the wall
(see sketch 2).
STEP 3
Hang the SMARTplayer into the screws using the two mounting
crosses.

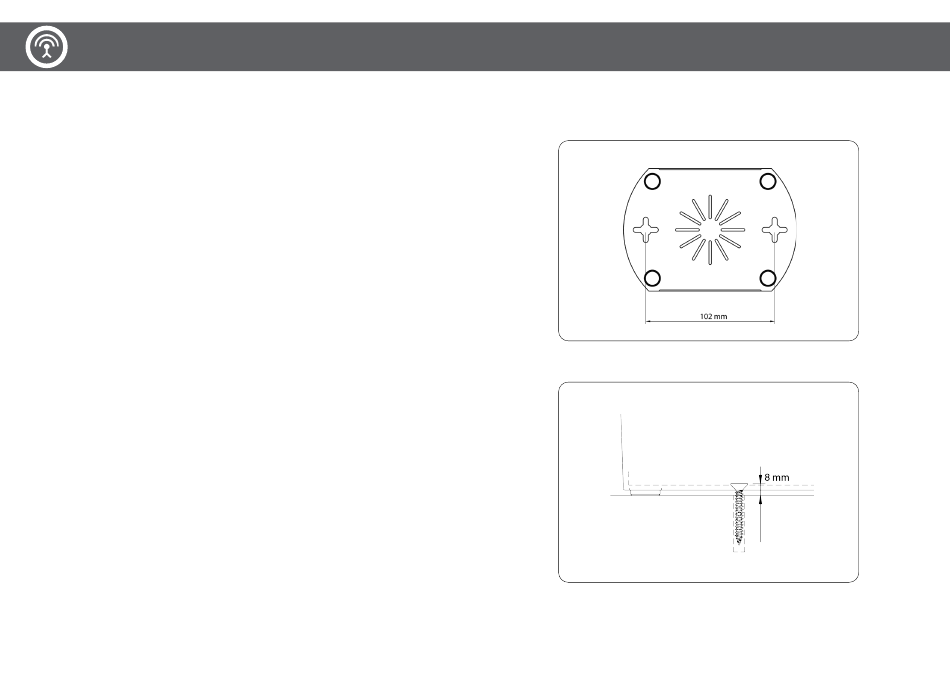

Skizze 1 / sketch 1
Skizze 2 / sketch 2
