7�2

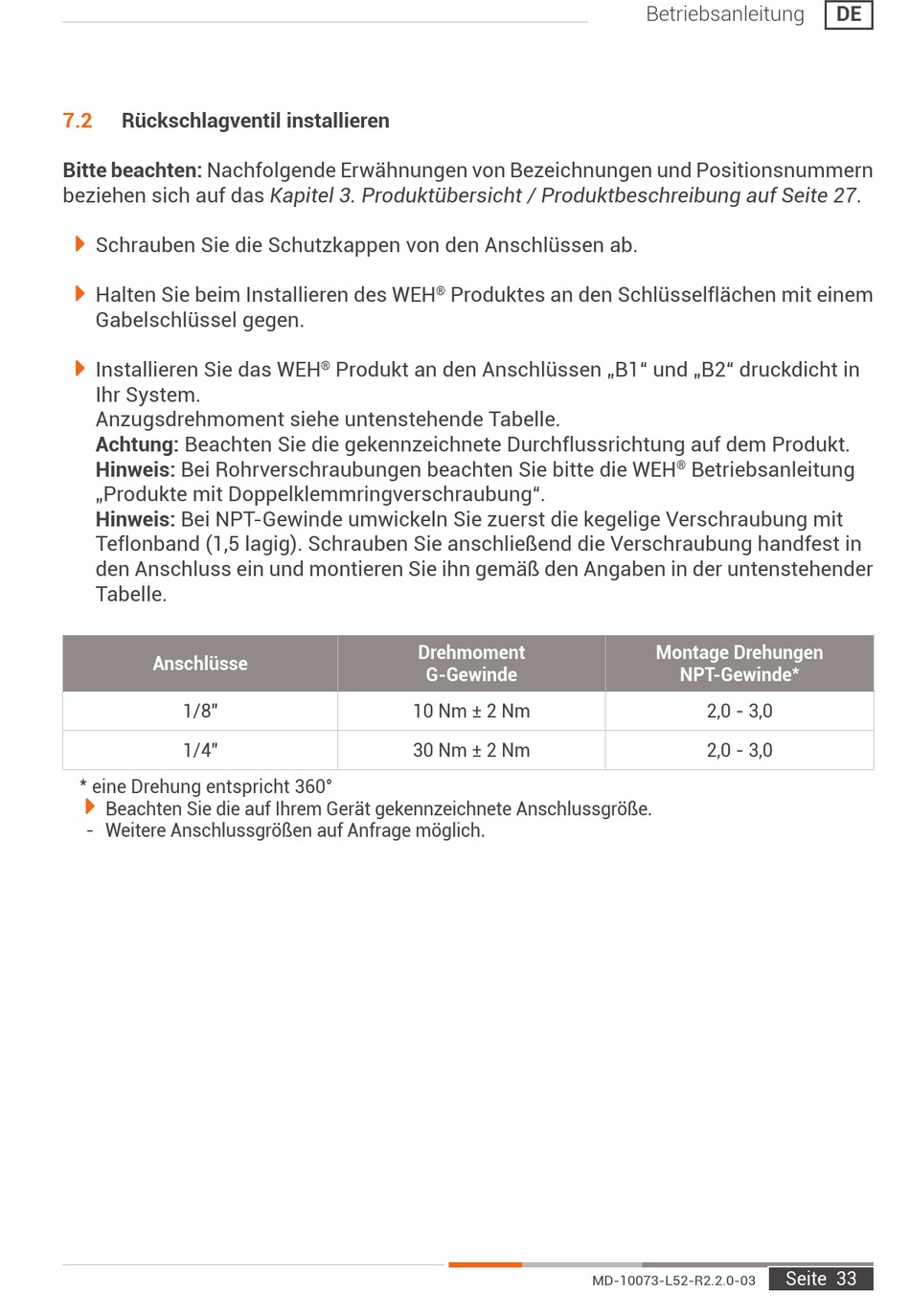

Rückschlagventil installieren
Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern
beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 27.
Î
Schrauben Sie die Schutzkappen von den Anschlüssen ab.
Î
Halten Sie beim Installieren des WEH
Gabelschlüssel gegen.
Î
Installieren Sie das WEH
Ihr System.
Anzugsdrehmoment siehe untenstehende Tabelle.
Achtung: Beachten Sie die gekennzeichnete Durchflussrichtung auf dem Produkt.
Hinweis: Bei Rohrverschraubungen beachten Sie bitte die WEH
„Produkte mit Doppelklemmringverschraubung".
Hinweis: Bei NPT-Gewinde umwickeln Sie zuerst die kegelige Verschraubung mit
Teflonband (1,5 lagig). Schrauben Sie anschließend die Verschraubung handfest in
den Anschluss ein und montieren Sie ihn gemäß den Angaben in der untenstehender
Tabelle.
Anschlüsse
1/8"
1/4"
* eine Drehung entspricht 360°
Î
Beachten Sie die auf Ihrem Gerät gekennzeichnete Anschlussgröße.
- Weitere Anschlussgrößen auf Anfrage möglich.
Produktes an den Schlüsselflächen mit einem
®
Produkt an den Anschlüssen „B1" und „B2" druckdicht in
®
Drehmoment
G-Gewinde
10 Nm ± 2 Nm
30 Nm ± 2 Nm
Betriebsanleitung
Betriebsanleitung
®
Montage Drehungen
NPT-Gewinde *
2,0 - 3,0
2,0 - 3,0
MD-10073-L52-R2.2.0-03
DE
Seite 33
