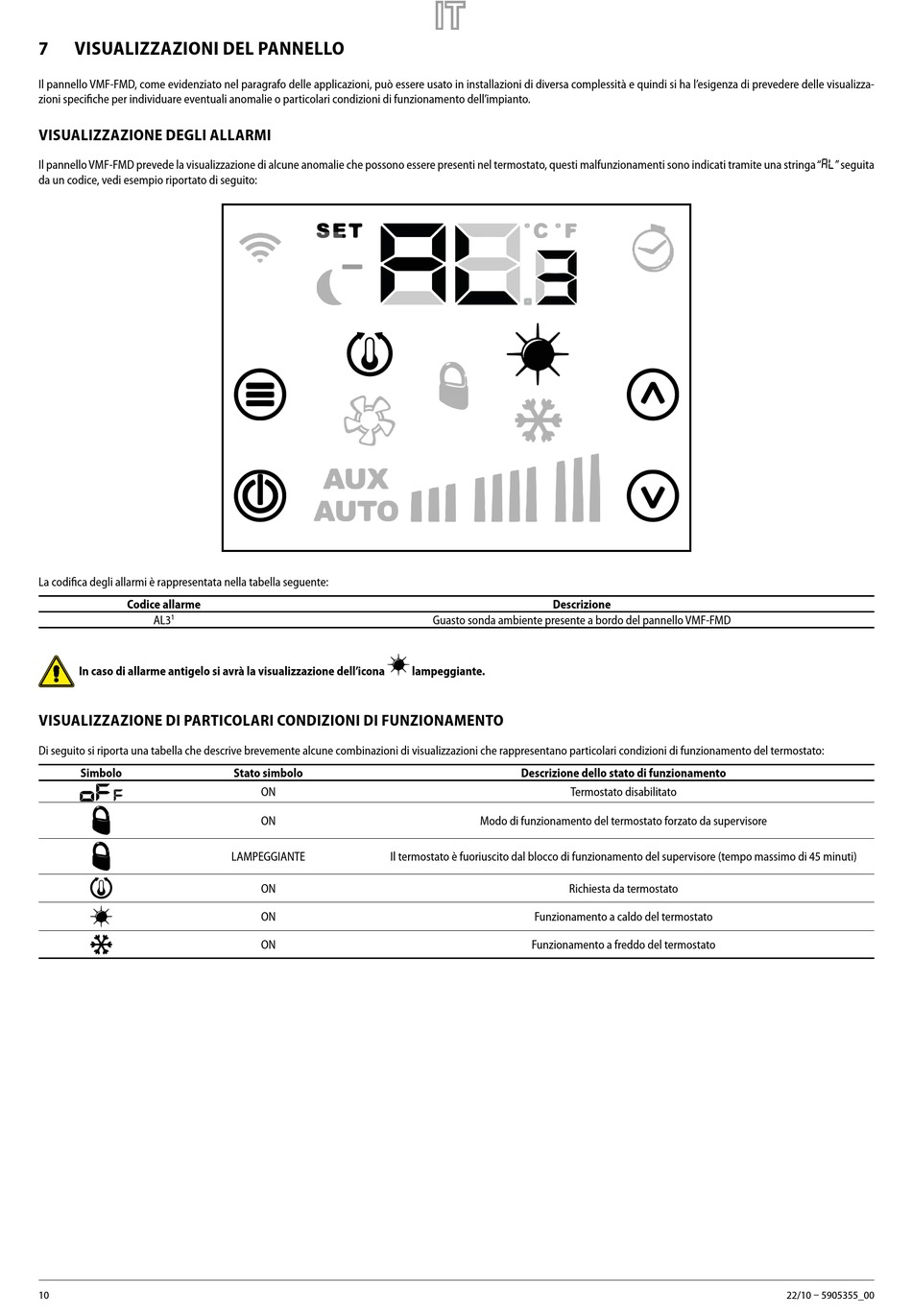

VISUALIZZAZIONI DEL PANNELLO
Il pannello VMF-FMD, come evidenziato nel paragrafo delle applicazioni, può essere usato in installazioni di diversa complessità e quindi si ha l'esigenza di prevedere delle visualizza-
zioni specifiche per individuare eventuali anomalie o particolari condizioni di funzionamento dell'impianto.
VISUALIZZAZIONE DEGLI ALLARMI
Il pannello VMF-FMD prevede la visualizzazione di alcune anomalie che possono essere presenti nel termostato, questi malfunzionamenti sono indicati tramite una stringa "AL" seguita
da un codice, vedi esempio riportato di seguito:
La codifica degli allarmi è rappresentata nella tabella seguente:
Codice allarme
AL3
1
In caso di allarme antigelo si avrà la visualizzazione dell'icona
VISUALIZZAZIONE DI PARTICOLARI CONDIZIONI DI FUNZIONAMENTO
Di seguito si riporta una tabella che descrive brevemente alcune combinazioni di visualizzazioni che rappresentano particolari condizioni di funzionamento del termostato:
Simbolo
10
Stato simbolo
ON
ON
LAMPEGGIANTE
Il termostato è fuoriuscito dal blocco di funzionamento del supervisore (tempo massimo di 45 minuti)
ON
ON
ON
Descrizione
Guasto sonda ambiente presente a bordo del pannello VMF-FMD
lampeggiante.
Descrizione dello stato di funzionamento
Termostato disabilitato
Modo di funzionamento del termostato forzato da supervisore
Richiesta da termostato
Funzionamento a caldo del termostato
Funzionamento a freddo del termostato
