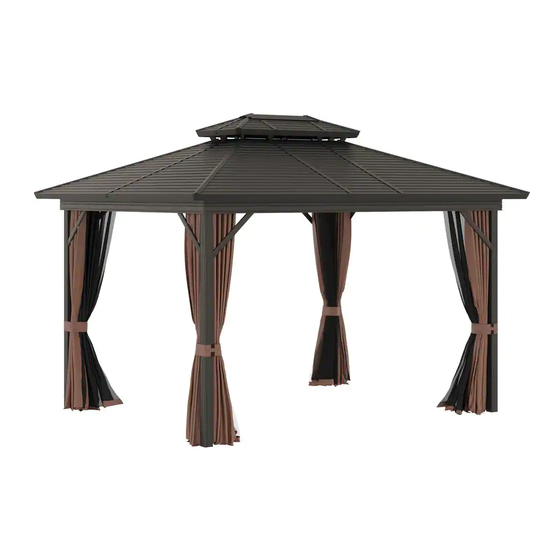

- Seite 1 INbed011V02_GL 84C-145 Assembly video please scan the QR code . READ AND SAVE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
- Seite 4 B1 x 2 B2 x 2 B3 x 2 B4 x 2 C1 x 4 C2 x 6 D1 x 4 D2 x 4 E x 8 F1 x 4 F2 x 4 F6 x 4 F7 x 2 E1 x 2 D3 x 4 F3 x 4 F4 x 4...
- Seite 5 x 12 x 12 T2 x 4 T3 x 1 M6x15 x 96 x 16 x 12 x 109 + 4 M6x10 M5x12 ST4.8X12 x 92 + 2 x 24 + 2 M6x60 x 12...
- Seite 6 STEP 01 H x 4 M6x15 x 12...
- Seite 7 STEP 02 EN:This is divided into up and down directions.and the position of the hole refers to the enlarged view. DE:Dies ist in Aufwärts- und Abwärtsrichtung unterteilt.und die Position des Lochs bezieht sich auf die vergrößerte Ansicht. ES: Esto se divide en direcciones hacia arriba y hacia abajo.
- Seite 8 STEP 03 M6x10 x 16 STEP 04 M6x10 x 16...
- Seite 9 STEP 05 M6x15 x 32 EN:Firstly,Install the screws on the beam,but do not tighten them. After the uprights are tightened,them tighten the screws all. If the hole position is not aligned,move the uprights to adjust the position. DE: Erstens, Installieren Sie die Schrauben auf dem Balken, aber ziehen Sie sie nicht fest. Nachdem die Pfosten angezogen wurden, ziehen sie die Schrauben alle fest.
- Seite 10 STEP 06 M6x15...
- Seite 11 STEP 07 x 100 M5x12 ST4.8X12 x 24...
- Seite 12 STEP 08 M6x15 x 12...
- Seite 13 STEP 09 M6x15 x 18...
- Seite 14 STEP 10 EN:Do not tighten three screws now.and tighten them after 15 steps are completed. DE:Ziehen Sie diese drei Schrauben jetzt nicht fest und ziehen Sie sie erst nach 15 Schritten fest. ES: No apriete estos 3 tornillos ahora,después de completar el Paso 15,ya puede apretarlos.
- Seite 15 STEP 11 F7 x 2 M6x15 x 10...
- Seite 16 STEP 12...
- Seite 17 STEP 13 F3 x 4 F4 x 4 F6 x 4 x 12 M6x15 x 10...
- Seite 18 STEP 14 E1 x 2 M2 M1 EN:Install in the same direction,do not tighten screws fully until all parts are connected. DE:Installieren Sie in die gleiche Richtung, ziehen Sie die Schrauben nicht fest an, bis alle Teile angeschlossen sind. ES: Instale en la misma dirección, no apriete los tornillos de manera completa hasta que todas las partes estén conectadas.
- Seite 19 STEP 15 M6x15...
- Seite 20 STEP 16 F6 x 1 M6x15...
- Seite 21 STEP 17 F6 x 1 M6x15...
- Seite 22 STEP 18 x 16 EN:Note: V is stuck in the position where the small piece(R1,R2) and the large piece(Q1,Q2) overlap. DE:Hinweis: V steckt in der Position fest, wo sich das kleine Stück (R1, R2) und das große Stück (Q1, Q2) überlappen. ES: Nota: V esta atascado en el lugar donde la pieza pequeña (R1,R2) y la pieza grande (Q1,Q2) se traslapan.
- Seite 23 STEP 19 B3 B4 EN:1. T1 and T2 are divided into left and right directions,identification method:take apart the four zippers,and install T1/T2 in a single piece. The iron hoot on T2 passes through the hole on T1 and hooks on the small hole of the upright. There is no separate Bandage on T1,the Bandage has been sewn on T2.
- Seite 24 STEP 20...
- Seite 25 B3 B4 STEP 21 x 12 x 12...
- Seite 26 Part Reference Picture Carton-1/3 Part Reference Picture Carton-2/3...
- Seite 27 Part Reference Picture Carton-2/3 Part Reference Picture Carton-3/3...
