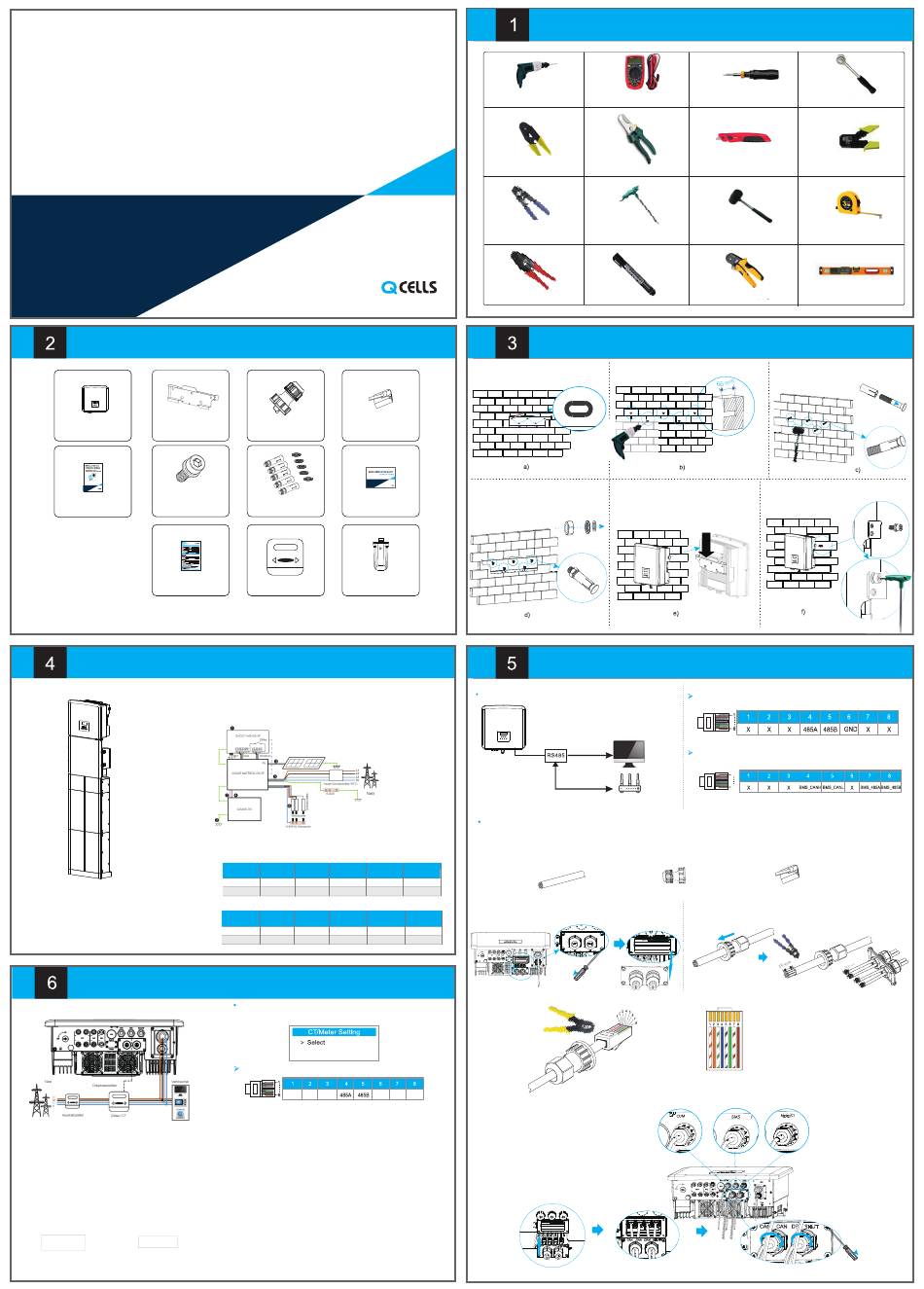

SCHNELLINSTALLATIONSANLEITUNG

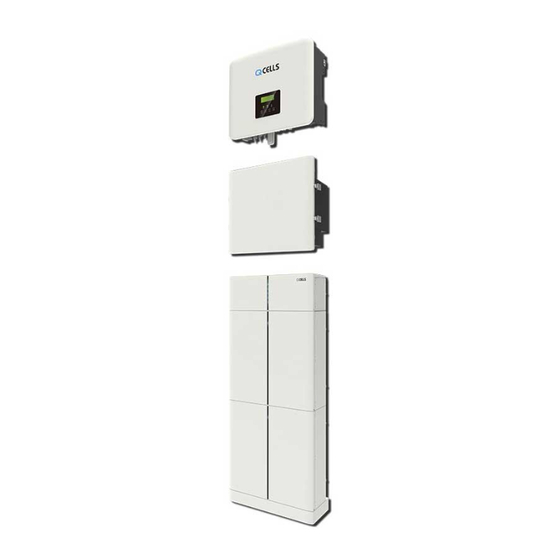

Q.VOLT HYB-G3-3P INVERTER
Packliste
Wechselrichter der Serie
Halterung
Q.VOLT HYB-G3-3P
M5 Innensechskantschraube
Handbuch ×1
Garantiekarte ×1
Hinweis: Der Wechselrichter der Serie Q.VOLT HYB-G3-3P muss mit der Q.SAVE MATEBOX-G3-3P verwendet werden.
Akku/Netz/Netzunabhängig-Verbindung
Allgemeines Schema des Systems
Q.VOLT HYB-G3-3P
Q.SAVE MATEBOX-G3-3P
Q.SAVE-G3
Die PV- und Akku-Anschluss-Verbindungsleitung des
Wechselrichters der Serie Q.VOLT HYB-G3-3P ist am
Q.SAVE MATEBOX-G3-3P, schließen Sie sie einfach an.
Bei der Verwendung von Q CELLS Akkus ist die empfohlene
Anzahl der Akkumodule 2-4 Einheiten und eine
Akku-Reglereinheit.
Siehe Installationshandbuch des Q.SAVE-G3 für die spezifische
Verkabelung.
Akku-Verbindung
•
Anschlussschema mit Energiezähler
Hinweis: Der Energiezähler ist bereits in der MATEBOX enthalten
und vorinstalliert
Kommunikationsleitungs- (Meter/COM/BMS)
Adapter ×3 RJ45-Klemmen ×5
× (Dübel, Dichtung,
1 Schnellinstallationsanleitung
Blechschraube) ×5 ×
1
Zähler ×1 (in der Q.HOME + ESS HYB-G3
Q.SAVE MATEBOX-G3 3P ) Wi-Fi ×1
Schema: N-Leitung und PE-Leitung besitzen separate Anschlüsse, Wechselrichter
der Serie Q.VOLT HYB-G3-3P; (für die meisten Länder)
Die Anschlüsse Netz und Netzunabhängig der Wechselrichter der Serie
Q.VOLT HYB-G3-3P wurden angeschlossen, siehe Schnellinstallationsanleitung
des Q.SAVE MATEBOX-G3-3P für spezifische Einzelheiten zur Installation.
Hinweis: Der RCD in der Abbildung stellt ein Erdschluss-Schutzgerät mit
Trennschalterfunktion dar.
Empfehlung für Netzkabel und Mikro-Schutzschalter
Q.VOLT HYB-G3 Q.VOLT HYB-G3 Q.VOLT HYB-G3 Q.VOLT HYB-G3
Modell
6,0 kW 3P 8,0 kW 3P 10,0 kW 3P 12,0 kW 3P
4~6 mm² 4~6 mm² 5~6 mm²
Kabel (Kupfer) 5~6 mm²
40 A
Mikro-Schutzschalter 32 A 40 A
20 A
Empfehlung für netzunabhängiges Kabel und Mikro-Schutzschalter
Q.VOLT HYB-G3 Q.VOLT HYB-G3 Q.VOLT HYB-G3 Q.VOLT HYB-G3
Modell
6,0 kW 3P 8,0 kW 3P 10,0 kW 3P 12,0 kW 3P
Kabel (Kupfer)
4~6 mm² 4~6 mm² 4~6 mm² 4~6 mm²
Mikro-Schutzschalter 25 A 32 A
16 A 20 A
LCD-Einstellungen
Zur Auswahl des Energiezählers müssen Sie Einstellung verwenden und
dann CT/Meter-Einstellung öffnen.
Meter
Die Meter-Pins sind wie folgt definiert:
Bohrhammer (Bohrer Ø10)
Presszange für OT-Klemmen
(0.5~6 mm²)
Kabelschere
Crimp-Werkzeug
a) Verwenden Sie einen Stift, um die Bohrlöcher
an der Halterung an der Wand zu markieren.
d) Die Halterung wird mit der Schraube
ausgerichtet. Schrauben Sie mit dem Innensechs-
kantschlüssel die Blechschraube ein bis der
„Knall" des Spreizdübels zu hören ist.
Mutter, Dichtung
Kommunikations-Verbindung
COM Kommunikation
Daten lesen
Daten lesen
Daten schreiben
Kommunikations-Verbindungs-Schritte
Hinweis: Bei der Version mit der MATEBOX ist das Kommunikationskabel bereits vorinstalliert in der MATEBOX enthalten und muss nur noch angeschlossen
werden
Schritt 1. Bereiten Sie ein Kommunikationskabel vor und suchen Sie dann den Kommunikationsadapter im Zubehörbeutel.
Q.VOLT HYB-G3
15,0 kW 3P
5~6 mm²
40 A
Kommunikationskabel
Schritt 2. Entfernen Sie die Abdeckplatte am Wechselrichter. Schließen
Q.VOLT HYB-G3
Sie die Kommunikationsleitung an.
15,0 kW 3P
4~6 mm²
40 A
Schritt 4. Stecken Sie die vorbereiteten Kommunikationskabel der Reihe nach in die RJ45-Klemmen ein und verwenden Sie dann die Crimp-Zange für
Netzwerkkabel, um sie zu verpressen.
Crimp-Werkzeug für
Multifunktionsklemmen (RJ45)
Schritt 5: Stecken Sie die Kommunikationsleitung (CAN/DRM/SHUT) in den entsprechenden Anschluss, verriegeln Sie die Abdeckplatte und ziehen Sie den
Befestigungskopf an. Suchen Sie am Ende die entsprechenden Anschlüsse COM, METER, CT und BMS, um das Kommunikationskabel des Wechselrichters
in die entsprechenden Anschlüsse einzustecken.
Werkzeugvorbereitung
Drehmoment-Schraubendreher
DC Spannungsbereich ≥ 1100 V DC
(Kreuzschlitz M5)
Kabelschere Teppichmesser
Sechskantschlüssel Gummihammer
Crimp-Werkzeug für
Stift
Euro-Klemmen
Montage
b) Bohren Sie die Bohrungen an den markierten
Stellen mit einer Tiefe von 65 mm.
Φ8
ø8 Schlagbohrmaschine
e) Hängen Sie die Lasche am Wechselrichter an die
entsprechende Position der Rückwand.
COM-Pin-Definition
Die BMS-Pins sind wie folgt definiert:
1
8
Intelligentes Steuergerät
(in Entwicklung)
Kommunikationsadapter
Schritt 3. Setzen Sie das Kommunikationskabel durch den Kommunikationsadapter
ein und ziehen Sie die äußere Isolierung 15 mm ab.
1) Weiß mit orangen Streifen
2) Orange
3) Weiß mit grünen Streifen
4) Blau
5) Weiß mit blauen Streifen
6) Grün
7) Weiß mit braunen Streifen
8) Braun
Ratschenkasten (Sechskant)
Crimp-Werkzeug für
Multifunktionsklemmen (RJ45)
Maßband
Wasserwaage
c) Setzen Sie den Dübel in die Bohrung ein und
klopfen Sie den Dübel mit einem Gummihammer
in die Wand.
Dübel,
Blechschrauben,
Hammer
(Drehmoment: 2,5 ± 0,2 Nm)
f) Ziehen Sie mit dem Innensechskantschlüssel die
Innensechskantschraube auf der rechten Seite des
Wechselrichters an.
Innensechskantschlüssel
(Drehmoment: 1,5 ± 0,1 Nm)
(BMS/Meter/CT/COM)
RJ45-Klemmen x1
Kabelschere
Drehmomentschraubendreher
(Drehmoment: 1,2 ± 0,1 Nm)
